Плата 2-м RCA черн. красн. винты 22.5х45мм бел. Simon Connect K101B-9

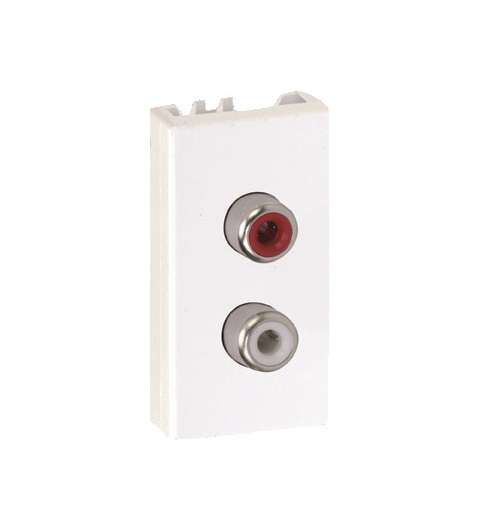

Плата с 2 разъемами RCA (черный, красный) винтовой зажим 22.5x45мм от бренда Simon - это накладной элемент для подключения аналогового аудио- и видеооборудования через винтовые клеммы. Артикул k101b-9 предназначен для установки на DIN-рейку или внутрь корпусов электроустановочных изделий, обеспечивая надежный контакт без пайки.

Назначение и область применения

Плата с 2 разъемами RCA (черный, красный) винтовой зажим 22.5x45мм используется для подключения сигналов уровня line-in / line-out: аудиоаппаратуры, видеокамер, проигрывателей, усилителей, систем домашнего кино. Подходит для сборки распределительных щитов, пультов управления, медиа-панелей и других устройств, где требуется механически прочное соединение проводов без использования разъёмов типа phono с защёлкой.

Технические характеристики

• Размеры: 22,5 × 45 мм
• Количество разъёмов: два - черный (левый) и красный (правый), соответствуют стандартным RCA
• Тип контакта: винтовой зажим - позволяет фиксировать одножильные и многожильные провода до 2,5 мм2
• Материал корпуса: пластик, матовая отделка, без галогенов
• Степень защиты: IP20 - противостояние случайному прикосновению, но не защищена от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и влажности до 80%
• Монтаж: накладной тип, крепление осуществляется через отверстия в основании (не требует DIN-рейки)
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Плата с 2 разъемами RCA (черный, красный) винтовой зажим 22.5x45мм совместима с любыми устройствами, использующими стандартизированные RCA-коннекторы. Для монтажа необходимо просверлить отверстия в стенке шкафа или платы под крепёжные выступы. Кабели подключаются путём ослабления винтов, вставки жилы и затяжки до плотного контакта. Не рекомендуется использовать с тонкими многожильными проводами без наконечников - возможна деформация контактов.

Безопасность и стандарты

Плата выполнена из самозагасающего пластика, не содержит галогенов, что снижает риск образования токсичных паров при перегреве. Соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает использование в условиях повышенной влажности, открытых площадках или производствах с пылью. Нельзя применять в цепях выше 50 В переменного тока - предназначена только для слаботочных сигнальных линий.

Преимущества

• Надёжное винтовое соединение - меньше вероятность окисления и потери контакта по сравнению с push-fit разъёмами
• Физически устойчив к вибрациям - идеально для оборудования на заводах, студиях, транспорте
• Замена повреждённого разъёма без замены всей платы - модульная конструкция
• Чёткая цветовая маркировка (чёрный/красный) предотвращает перепутывание каналов
• Поддерживает широкий спектр сечений проводов - от 0,5 до 2,5 мм2

Ограничения применения

• Не допускается установка во внешних помещениях, в сырых зонах, на улице - IP20 недостаточно
• Не подходит для высокочастотных или цифровых сигналов (HDMI, USB, AES/EBU)
• Не имеет возможности крепления на DIN-рейку - нужен отдельный способ фиксации
• Не предусматривает возможность подписать порты - отсутствие поля для надписи усложняет обслуживание в больших системах
• Максимальное напряжение - 50 В; превышение вызывает пробой изоляции

Примеры использования

• Аудиораспределитель в студии записи - подключение микрофонных преобразователей к интерфейсу
• Видеоконтрольная система - передача сигнала с камеры к DVR
• Автомобильный ремонтный стенд - временные тестовые подключения к старому оборудованию
• Промышленный контроллер - вывод аналогового сигнала с датчиков температуры или давления

Практические советы

• Перед монтажом проверьте посадочные отверстия - размеры 22,5×45 мм должны точно совпадать с местом установки
• Используйте наконечники L-type для многожильных проводов - так избежите выпадения жил при затяжке
• Не затягивайте винты слишком сильно - можно повредить медную часть контакта
• При работе в холодном помещении нагрейте плату до комнатной температуры - пластик становится хрупким ниже −20C
• Для долговременной эксплуатации в средах с колебаниями температуры - периодически проверяйте состояние клемм
