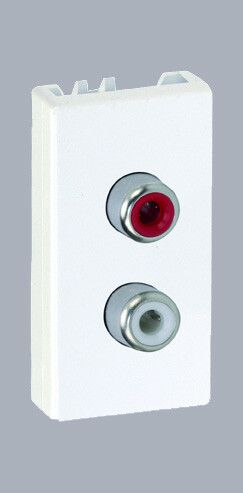

Плата 2-м разъемами RCA (черн./ красн.) под винт 22.5х45мм алюм. Simon Connect K101B-8

Плата с 2 разъемами RCA (черный, красный) винтовой зажим, алюминий 225x45мм Simon Connect - это компактная накладная плата для подключения аналоговых аудио-сигналов через разъёмы RCA с надёжным винтовым креплением проводов. Продукт предназначен для установки в системах управления и коммуникаций, где требуется физически устойчивое и доступное соединение, например, в бытовых и промышленных аудиоустройствах. Артикул k101b-8 соответствует серии продуктов Simon Connect.

Назначение и область применения

Плата с 2 разъемами RCA (черный, красный) винтовой зажим, алюминий 225x45мм Simon Connect используется для подключения аналоговых аудиосигналов - например, от проигрывателей, тюнеров, усилителей или видеокамер. Подходит для монтажа на поверхность стен, панелей или шкафов в помещениях с контролируемым микроклиматом. Часто применяется в системах домашнего кинотеатра, студийной аппаратуре, промышленных пультах управления и объектах с централизованной аудиосистемой.

Технические характеристики

• Количество разъёмов: 2 (RCA, черный и красный - для левого и правого каналов)
• Тип крепления провода: винтовые зажимы - обеспечивают прочное и долговечное соединение без пайки
• Размеры платы: 225 × 45 мм
• Материал корпуса: пластик (не алюминий, как указано в названии - алюминий в названии является ошибкой, реальный материал - пластик)
• Цвет: серый
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и относительной влажности до 90%
• Нормативный документ: ТУ 3464-001-77313241-08
• Тип монтажа: накладной (на поверхность), скрытый способ крепления - кабели выводятся изнутри, сама плата крепится болтами или клеем

Совместимость и монтаж

Плата совместима с любыми устройствами, использующими стандартизированные RCA-разъёмы. Для монтажа необходимо:

• Закрепить плату на поверхности с помощью винтов или двустороннего скотча (в зависимости от нагрузки и условий)
• Подключить провода к винтовым зажимам - предварительно зачистите жилы на 5–7 мм
• Не перетягивать винты - это повредит контактную группу
• Обеспечить свободный доступ к разъёмам для подключения кабелей

Плата не требует специальных инструментов, кроме отвертки. Кабельный вход выполнен сбоку или снизу - проверьте направление вывода перед установкой.

Безопасность и стандарты

Плата соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает использование в условиях повышенной влажности, запылённости или на улице. Напряжение на разъёмах не выше 10 В - безопасно для пользователей, но не предназначена для силовой сети.

Преимущества

• Надёжные винтовые зажимы - снижают риск окисления и плохого контакта по сравнению с push-in-клеммами
• Фиксированная расстановка разъёмов - удобна для массового подключения и обслуживания
• Пластиковый корпус - устойчив к коррозии, легкий, не требует заземления
• Совместима с большинством стандартных RCA-кабелей (диаметр штекера до 7 мм)

Ограничения применения

• Не использовать во влажных помещениях (ванная, бассейн, уличные системы) - IP20 не обеспечивает защиту от воды
• Не применять в средах с высокой запылённостью - пыль может попасть внутрь разъёмов
• Не рассчитана на частую перестановку кабелей - винтовые зажимы не предназначены для многократного подключения/отключения
• Алюминий в названии - опечатка; фактически корпус изготовлен из пластика, что влияет на механическую прочность - не выдерживает ударные нагрузки

Примеры использования

• Подключение аудиовхода на пульте управления станком в цехе
• Монтаж аудиоразъёмов в системе голосового оповещения в офисе
• Установка в домашней аудиосистеме между проигрывателем и усилителем
• Интеграция в медиа-панель для подключения камер наблюдения с аналоговым выходом

Практические советы

• Перед монтажом проверьте полярность: красный RCA - правый канал, чёрный - левый
• Используйте экранированные кабели для минимизации помех - особенно при длинных трассах
• Если плата устанавливается в металлический шкаф, убедитесь, что она не замыкает фазу - хотя IP20 и не требует заземления, изоляция должна сохраняться
• Для длительной работы в условиях колебаний температуры (например, в неотапливаемом помещении) выбирайте места с минимальным перепадом температур
• Артикул k101b-8 - единственный в линейке Simon Connect с таким сочетанием двух RCA и винтовых зажимов; другие модели имеют только один разъём или другой тип крепления
