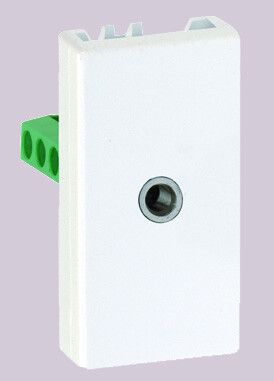

Плата с 1-м стереоразъемом 3.5мм "мама" винты 22.5х45мм алюм. Simon Connect K123B-8

Плата с 1-м стереоразъемом 3.5 мм "мама", винтовой зажим, алюминий, 22.5x45 мм, Simon Connect, К45 - это компактный монтажный элемент для надёжного подключения аудиосигнала через разъём типа "мама" с фиксацией проводов винтовыми клеммами. Подходит для установки в панели управления, промышленной автоматики и системах связи, где требуется механическая устойчивость и долговечность.

Назначение и область применения

Плата с 1-м стереоразъемом 3.5 мм "мама", винтовой зажим, алюминий, 22.5x45 мм, Simon Connect, К45 предназначена для создания точек подключения аудиосигналов в устройствах, где нельзя использовать пайку или быстроразъёмные соединения. Применяется там, где важна прочная фиксация проводов и устойчивость к вибрациям - например, в промышленных пультах, транспортных средствах, системах оповещения, радиооборудовании и настройках аудиоинтерфейсов.

Технические характеристики

• Тип разъёма: 3.5 мм "мама" (стерео, трёхконтактный)
• Метод крепления проводов: винтовые зажимы (для многожильных и одножильных проводов)
• Материал корпуса: алюминий - обеспечивает жесткость, теплоотвод и антикоррозийную стойкость
• Габариты: 22,5 × 45 мм
• Производитель: Simon Connect
• Артикул: К45

Совместимость и монтаж

Плата с 1-м стереоразъемом 3.5 мм "мама", винтовой зажим, алюминий, 22.5x45 мм, Simon Connect, К45 монтируется на панель или плату с помощью отверстий под крепёж (не указаны в спецификации - требует предварительной проверки по чертежу). Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что изоляция зачищена на 6–8 мм - этого достаточно для плотного контакта в винтовых зажимах. Разъём совместим со штекерами 3.5 мм стандарта TRS (Tip-Ring-Sleeve): наушники, микрофоны, аудиоаппаратура.

Преимущества

• Надёжное крепление проводов - исключает случайное отсоединение даже при вибрациях
• Алюминиевый корпус повышает срок службы и снижает риск перегрева
• Компактный размер позволяет экономить место в плотных распределительных коробках
• Не требует пайки - удобно для сервисного обслуживания и замены

Ограничения применения

• Не предназначен для работы под высоким напряжением - только для слаботочных аудиосигналов (до 5 В)
• Не имеет защиты от пыли и влаги (IP-класс не указан) - не используется во влажных или запылённых средах без дополнительной герметизации
• Разъём не рассчитан на частое подключение/отключение - рекомендован для постоянных соединений

Примеры использования

• Подключение наушников к пульту управления станком
• Фиксированное подключение микрофона в системе внутренней связи на заводе
• Интеграция аудиовхода в контроллер аварийного оповещения
• Сборка тестового стенда для диагностики аудиоустройств

Практические советы

• Перед монтажом проверьте, чтобы отверстия в панели соответствовали габаритам платы - 22,5×45 мм
• Затягивайте винты равномерно, не переусердствуйте - можно повредить контактные площадки
• Для длительной эксплуатации в условиях температурных колебаний убедитесь, что окружающая среда не выходит за пределы +5…+40 C (типичный диапазон для аналогичных устройств Simon)
• Если нужна защита от внешних воздействий - поместите плату в корпус с IP-защитой; сама плата не является герметичной
