Мультиметр 96х96мм трехфазный, вход 600В 5А, THD, RS485+DO, МТ-96D - 51501DEK APC

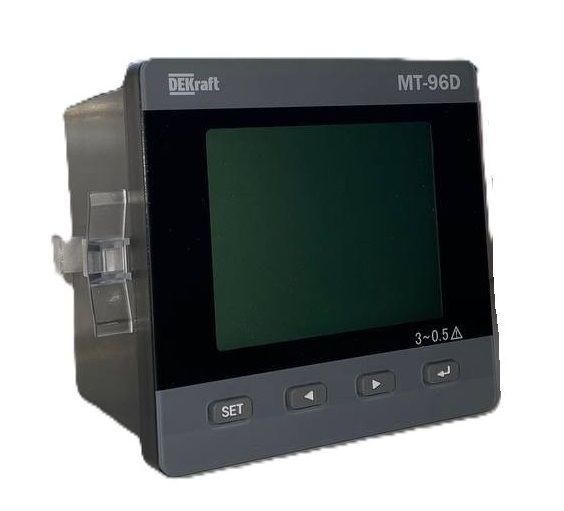

Мультиметр 96х96мм трехфазный МТ-96D от DEKraft - компактный цифровой прибор для точного измерения электрических параметров в трёхфазных сетях до 600 В и 5 А, с выводом данных через RS485 и двумя дискретными выходами. Подходит для установки в щитовые шкафы на DIN-рейку или панель.

Назначение и область применения

Мультиметр 96х96мм МТ-96D предназначен для постоянного мониторинга параметров трёхфазной сети: напряжения, тока, частоты, активной и реактивной мощности, коэффициента мощности, а также Total Harmonic Distortion (THD) - уровня искажений формы сигнала. Устройство применяется в промышленных системах управления, энергоаудите, автоматизированных системах учёта электроэнергии и контроля качества питания. Часто устанавливается в распределительных щитах на объектах с высокими требованиями к надёжности: заводы, ЖКХ, логистические терминалы, данные центры.

Технические характеристики

• Габариты: 96×96 мм - стандартный формат для панельной установки
• Рабочее напряжение: до 600 В переменного тока (AC)
• Измеряемый ток: до 5 А (через внешние трансформаторы тока)
• Частота: 50 Гц (для сетей России и стран СНГ)
• Измеряемые параметры: U, I, P, Q, S, cosφ, f, THD
• Выходы: интерфейс RS485 (Modbus RTU) + 2 дискретных выхода (DO)
• Тип сигнала: цифровая обработка с дискретизацией входного аналогового сигнала
• Степень защиты: IP54 (по умолчанию для корпуса панельного прибора)

Совместимость и монтаж

Мультиметр 96х96мм МТ-96D устанавливается в панели с вырезом 92×92 мм. Для работы требуется подключение к трёхфазной сети через клеммы напряжения и к трансформаторам тока (ТТ) с номиналом 5 А на вторичной стороне. Кабели питания и связи должны быть экранированными, особенно при использовании RS485 - рекомендуется использовать twisted pair с заземлением экрана в одной точке. Дискретные выходы (DO) - это реле с сухими контактами, подходят для сигнализации аварийных значений (например, перегрузка, низкий cosφ, высокий THD).

Преимущества

• Один прибор заменяет несколько однofункциональных - измеряет сразу 8 параметров
• Cистемная совместимость: RS485 позволяет интегрировать устройство в SCADA, BMS, системы учёта
• Фиксация THD - важно для диагностики нелинейных нагрузок (частотные преобразователи, светодиоды, ЭПРА)
• Модульная конструкция DEKraft обеспечивает унификацию с другими приборами серии
• Цифровая обработка снижает влияние помех и повышает точность по сравнению с аналоговыми приборами

Ограничения применения

• Не работает с постоянным током - только переменный ток 50 Гц
• Требует внешних трансформаторов тока; внутренний измерительный ток не более 5 А
• Не имеет встроенного источника питания - питание берётся от измеряемой сети (до 600 В)
• RS485 требует правильной адресации и терминирования - без этого возможны сбои связи
• Не поддерживает Ethernet, Wi-Fi, Bluetooth - только последовательный интерфейс

Примеры использования

• Установка в главном распределительном щите завода для контроля качества электроэнергии и выявления гармонических искажений от частотников
• Мониторинг потребления на участках с нелинейными нагрузками: LED-освещение, серверные комнаты, зарядные станции
• Подключение к системе учёта электроэнергии через Modbus RTU для сбора данных в реальном времени
• Сигнализация превышения порога THD (>10%) через дискретный выход - запуск аварийного отключения или оповещения оператора

Практические советы

• Перед монтажом проверьте соответствие класса точности ТТ вашим задачам - для учёта используйте класс 0,5S
• При подключении RS485 соблюдайте полярность A/B - неверная коммутация нарушает связь
• Для долговечности избегайте установки рядом с источниками сильных электромагнитных помех: частотники, сварочные аппараты
• Настройка параметров (адрес, скорость передачи, тип протокола) выполняется через кнопки на лицевой панели - руководство пользователя содержит таблицу кодов
• МТ-96D от DEKraft не требует регулярной калибровки при нормальных условиях эксплуатации - достаточно ежегодного визуального осмотра контактов
