Мультиметр цифровой 96х96мм трехфазный, вход 600В 5А, RS485, LED-дисплей МТ-96D | 51420DEK DEKraft APC

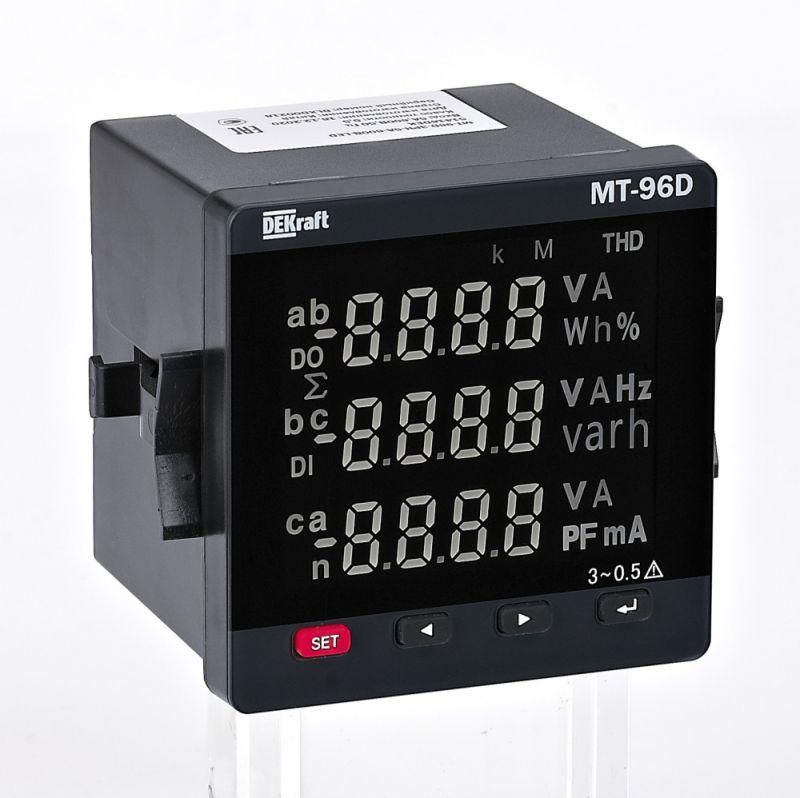

Мультиметр цифровой трехфазный DEKRAFT МТ-96D (артикул 51420dek) предназначен для точного измерения электрических параметров в трёхфазных сетях 50 Гц с питанием 220 В. Устройство фиксирует напряжение до 600 В, ток до 5 А, а также реактивную мощность, частоту и коэффициент мощности через цифровой интерфейс RS485 и яркий LED-дисплей.

Назначение и область применения

Мультиметр цифровой трехфазный DEKRAFT МТ-96D применяется для контроля энергопараметров в промышленных системах: на станках, конвейерах, распределительных щитах, в системах автоматизированного учёта электроэнергии. Подходит для мониторинга качества электроэнергии, выявления перегрузок и балансировки нагрузок в трёхфазных цепях. Отличается высокой устойчивостью к помехам благодаря цифровой обработке сигнала.

Технические характеристики

• Диапазон измерения напряжения: 0–600 В (переменный ток, 50 Гц)
• Диапазон измерения тока: 0–5 А (через внешние трансформаторы тока)
• Измеряемые параметры: активная, реактивная и полная мощность; коэффициент мощности; частота; энергия
• Класс точности: 0.5 - обеспечивает допустимую погрешность +-0.5%
• Тип индикации: LED-дисплей, крупные цифры для удобного считывания
• Напряжение питания: 220 В (питание устройства, не входной сигнал)
• Выходной интерфейс: RS485 - для передачи данных в системы АСУ ЭЭ, SCADA
• Размеры: 96×96 мм - совместим с типовыми панелями управления
• Модульная ширина: 6 модулей (по стандарту IEC 60298)
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Мультиметр цифровой трехфазный DEKRAFT МТ-96D монтируется врезным способом в панели управления. Для установки требуется вырезать отверстие 92×92 мм. Крепление осуществляется за счёт фланца с зажимными лапками. Питание подаётся от сети 220 В - отдельный проводник не требует подключения к измеряемой цепи. Для измерения тока используются внешние трансформаторы тока (ТТ) с выходом до 5 А. Интерфейс RS485 позволяет подключить устройство к контроллеру или серверу по двухпроводной линии - максимальная длина кабеля до 1200 метров при скорости 9600 бод.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для оборудования класса защиты II. Работает в условиях, предусмотренных для промышленных помещений. Нет указаний на соответствие конкретным международным стандартам (IEC, GOST), однако конструкция выполнена в соответствии с практикой производства DEKraft для условий РФ и СНГ. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Одновременная регистрация нескольких параметров - напряжение, ток, мощность, коэффициент мощности - без необходимости в нескольких приборах
• Цифровая обработка сигнала снижает влияние электромагнитных помех
• RS485 позволяет интегрировать прибор в автоматизированные системы учёта
• LED-дисплей читаем даже при слабом освещении
• Стандартный форм-фактор 96×96 мм - легко заменяет аналогичные приборы старых поколений

Ограничения применения

• Не измеряет постоянный ток - работает только с переменным током 50 Гц
• Токовый канал рассчитан на максимум 5 А - для больших токов обязательны внешние ТТ
• Не имеет встроенного источника питания от измеряемой цепи - требуется отдельное питание 220 В
• Не поддерживает протокол Modbus TCP/IP - только RS485 (Modbus RTU)
• Не рекомендован для открытых площадок без защиты от влаги и пыли - степень защиты IP не указана

Примеры использования

• Контроль потребления реактивной мощности на участке с большим количеством двигателей
• Автоматический сбор данных по энергоэффективности в цехе с конвейерной линией
• Замена механических счетчиков на цифровой терминал в распределительном щите
• Подключение к системе SCADA для удалённого наблюдения за состоянием трёхфазной сети

Практические советы

• Перед монтажом проверьте посадочное отверстие - должно точно соответствовать 92×92 мм
• Для надёжной связи по RS485 используйте экранированный двужильный кабель с заземлением экрана на одном конце
• При использовании трансформаторов тока соблюдайте полярность - неверное подключение исказит показания мощности
• Не подключайте источник питания выше 220 В - возможен выход из строя внутренней платы
• При длительной работе в условиях повышенной температуры следите за нагревом корпуса - прибор не предназначен для работы свыше +50 C
