Многофункциональный измерительный прибор PD7777-8S3 380V 5A 3ф 120x120 LCD дисплей RS485 | 765170 CHINT

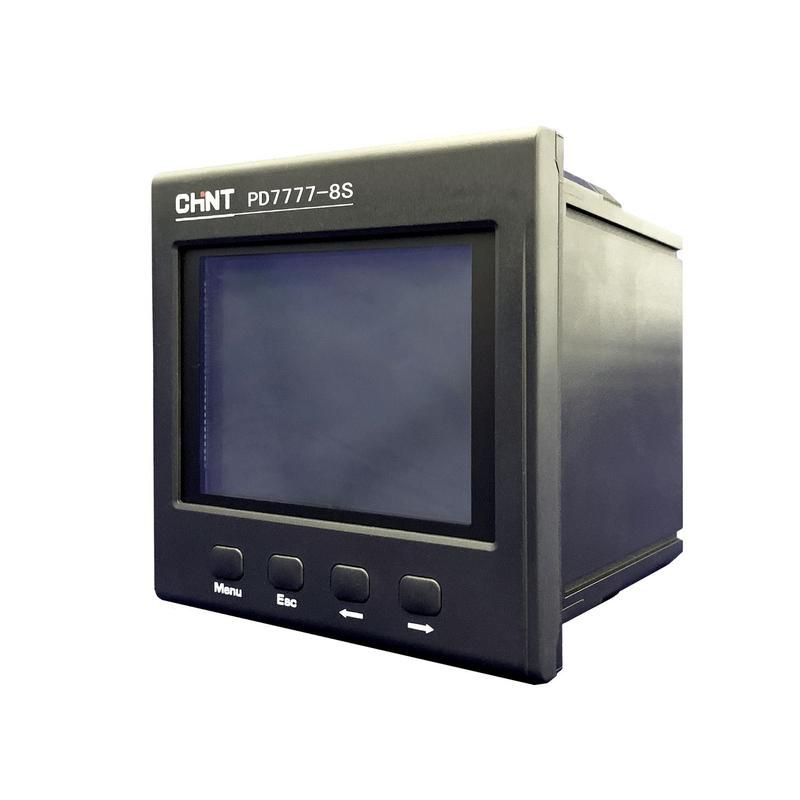

Многофункциональный измерительный прибор CHINT PD7777-8S3 предназначен для точного контроля электроэнергии в трёхфазных сетях 380 В. Устройство совмещает функции амперметра, вольтметра, ваттметра и счётчика энергии с цифровым LCD-дисплеем и интерфейсом RS485 для удалённой передачи данных - идеально подходит для автоматизации промышленных систем.

Назначение и область применения

Многофункциональный измерительный прибор CHINT PD7777-8S3 используется для мониторинга и учёта электрических параметров в трёхфазных цепях. Он заменяет несколько отдельных приборов: амперметр, вольтметр, счётчик активной и реактивной энергии, частотомер. Применяется на промышленных объектах - в распределительных щитах, на станках, конвейерах, насосных станциях, в системах АСУ ТП. Подходит для задач энергоаудита, балансировки нагрузки и диагностики качества электроэнергии.

Технические характеристики

• Рабочее напряжение: 380 В переменного тока (трёхфазная сеть)
• Номинальный ток: 5 А (встроенные токоизмерительные трансформаторы не требуются)
• Дисплей: цветной LCD, отображает до 8 параметров одновременно
• Измеряемые параметры: ток, напряжение, активная мощность, реактивная мощность, частота, коэффициент мощности, положительная и отрицательная энергия, четырёхквадрантная реактивная энергия
• Выходной интерфейс: RS485 с протоколом Modbus-RTU
• Функция импульсного выхода: да (для подключения внешних счётчиков)
• Аналоговые выходы: четыре канала (возможно настраивание под ток или напряжение)
• Цифровые выходы: четыре реле (с возможностью настройки порогов аварийной сигнализации)

Совместимость и монтаж

Многофункциональный измерительный прибор CHINT PD7777-8S3 монтируется в шкаф управления стандартными креплениями типа DIN-рейка или через фланец 120×120 мм. Для подключения требуется три фазы L1–L3, нейтраль N и заземление PE. Клеммы для тока рассчитаны на провода до 2,5 мм2. Интерфейс RS485 подключается двумя жилами (A/B) - полярность важна. Настройка параметров осуществляется через кнопки на лицевой панели или программно через ПК с модемом RS485-USB. Обязательно проверьте соответствие посадочных размеров 120×120 мм в корпусе шкафа.

Безопасность и стандарты

Прибор соответствует требованиям безопасности IEC 61010-1 (класс защиты II) и имеет степень защиты IP54 на лицевой панели. Работает в температурном диапазоне от –10C до +55C. Электромагнитная совместимость соответствует EN 61326-1. Настоятельно рекомендуется использовать устройство в защищённых помещениях, исключающих попадание воды и пыли внутрь корпуса.

Преимущества

• Замена нескольких приборов одним устройством - экономия места и стоимости
• Гибкая программируемость всех параметров: пороги аварий, масштабирование сигналов, адрес Modbus
• Поддержка четырёхквадрантного учёта реактивной энергии - важно для промышленных потребителей с большими индуктивными нагрузками
• Четыре аналоговых выхода позволяют передавать данные в системы управления без дополнительных преобразователей
• RS485 с Modbus-RTU обеспечивает совместимость с большинством SCADA-систем

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, открытых площадках или на улице - IP54 недостаточно для наружной установки
• Токовый вход ограничен 5 А - для больших токов (>5 А) необходимо применять внешние трансформаторы тока
• Не поддерживает Ethernet, Wi-Fi или Bluetooth - для удалённого доступа нужен дополнительный шлюз
• Настройка через кнопки сложна без документации - лучше использовать ПО производителя
• Не является сертифицированным счётчиком для коммерческого учёта - только для внутрипроизводственного контроля

Примеры использования

• Контроль нагрузки на участке сборки с несколькими станками - отслеживается активная и реактивная мощность для оптимизации компенсации
• Автоматическое отключение оборудования при превышении порога тока - настраивается один из четырёх цифровых выходов
• Передача данных в SCADA-систему завода через RS485 - все параметры доступны по Modbus-RTU
• Учёт потерь энергии в распределительном щите - с помощью импульсного выхода подключается внешний счётчик

Практические советы

• Перед первым запуском обязательно задайте правильный коммуникационный адрес (по умолчанию - 1) и скорость передачи (обычно 9600 бод)
• При использовании внешних ТТ - укажите коэффициент трансформации в настройках прибора
• Для долговечности дисплея избегайте длительного отображения одной и той же информации - используйте циклический режим показа
• Проверяйте полярность A/B на RS485 - неверное подключение не повредит прибор, но не позволит связаться с ним
• Если вы используете аналоговые выходы - убедитесь, что нагрузка не превышает допустимую (обычно ≤500 Ом для токового выхода)
• Обновляйте прошивку при появлении новых версий - производитель выпускает исправления для стабильности Modbus
