Мультиметр 96х96мм трехфазный, вход 600В 5А, THD+multi-tariff, RS485, МТ-96D - 51508DEK APC

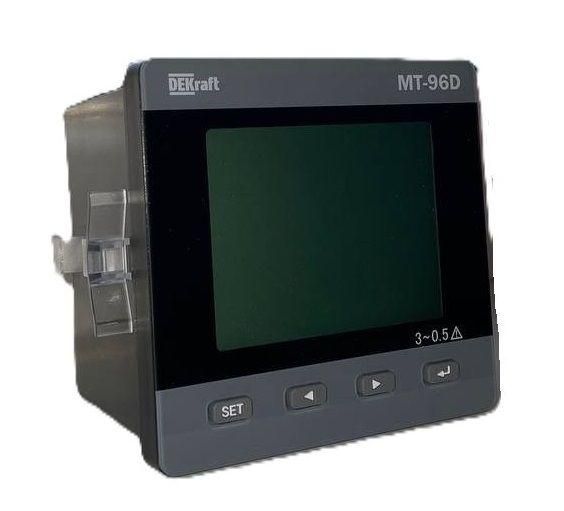

Мультиметр 96х96мм трехфазный МТ-96D от DEKraft - компактный цифровой прибор для точного измерения электрических параметров в трёхфазных сетях до 600 В и 5 А, с поддержкой анализа гармоник (THD), многотарифного учёта энергии и передачи данных через RS485.

Назначение и область применения

Мультиметр 96х96мм МТ-96D предназначен для постоянного мониторинга параметров электроэнергии в трёхфазных цепях переменного тока частотой 50 Гц. Подходит для установки в щитовые шкафы на DIN-рейку или в панели управления. Применяется в промышленных объектах, ЖКХ, коммерческих зданиях и на предприятиях, где требуется контроль качества электроэнергии и расчёт потребления по тарифам.

Технические характеристики

• Форм-фактор: 96×96 мм, стандартная рамка для панельной установки
• Рабочее напряжение: до 600 В (переменный ток)
• Номинальный ток: 5 А (через внешние трансформаторы тока)
• Измеряемые параметры: напряжение, ток, частота, активная/реактивная/полная мощность, коэффициент мощности, энергия, Total Harmonic Distortion (THD)
• Поддержка многотарифного учёта: позволяет фиксировать расход энергии по нескольким тарифным зонам (например, день/ночь)
• Интерфейс связи: RS485 (Modbus RTU), для интеграции в системы автоматизированного учёта
• Частота сети: 50 Гц
• Тип сигнала: переменный ток (AC)

Совместимость и монтаж

Мультиметр 96х96мм МТ-96D устанавливается в панель с отверстием 92×92 мм. Для измерения тока используются внешние трансформаторы тока (ТТ) класса точности не ниже 0,5, рассчитанные на номинал 5 А вторичного тока. Клеммы для подключения ТТ и напряжения расположены на задней стенке устройства. Подключение к сети RS485 выполняется двумя проводами (A/B); полярность важна - неверное соединение исключает связь. Устройство совместимо с системами SCADA и АИИС КУЭ, поддерживающими Modbus RTU.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для оборудования категории перенапряжения II (IEC 61010-1). Защита корпуса IP50 - предотвращает попадание пыли, но не обеспечивает герметичность. Не предназначен для работы во взрывоопасных средах или при температуре выше +55 C. Работает в условиях относительной влажности до 85 % без конденсации.

Преимущества

• Цифровая обработка сигнала обеспечивает высокую точность измерений даже при искажённой форме волны
• Встроенный анализ THD позволяет выявлять проблемы с качеством электроэнергии (нагрузки с высокими гармониками)
• Многотарифный режим снижает необходимость в отдельных счётчиках для учёта по времени суток
• RS485 позволяет удалённо собирать данные без прокладки дополнительных кабелей
• Стандартный форм-фактор 96×96 мм совместим с большинством существующих панелей

Ограничения применения

• Не работает с постоянным током - только с переменным (50 Гц)
• Требует обязательного использования внешних трансформаторов тока; нельзя подключить провода напрямую
• Не имеет встроенного питания - требует внешнего источника 220 В или 24 В (не указано в спецификации, проверьте документацию производителя)
• Нет экрана с цветовой индикацией - показания однотональные, плохо видны при ярком свете
• Не подходит для мобильных или временных замеров - только стационарная установка

Примеры использования

• Контроль нагрузки на участках производства с частотными преобразователями (выявление повышенных гармоник)
• Установка в этажных щитах жилых домов для многотарифного учёта электроэнергии
• Интеграция в систему АИИС КУЭ на заводе для сбора данных по всем трёхфазным линиям
• Мониторинг эффективности работы кондиционеров и насосов по коэффициенту мощности

Практические советы

• Перед монтажом убедитесь, что трансформаторы тока установлены правильно - направление первичного тока должно совпадать с маркировкой на ТТ
• При использовании RS485 используйте экранированный кабель и заземлите экран только с одной стороны
• Проверьте наличие питания на устройстве - если прибор не включается, возможно, он требует внешнего источника 220 В AC / 24 V DC (уточните в руководстве)
• Для настройки тарифов и параметров связи нужен ПК с программой от DEKraft - доступна на сайте производителя
• Не открывайте корпус при включенном питании - внутренняя плата находится под напряжением
