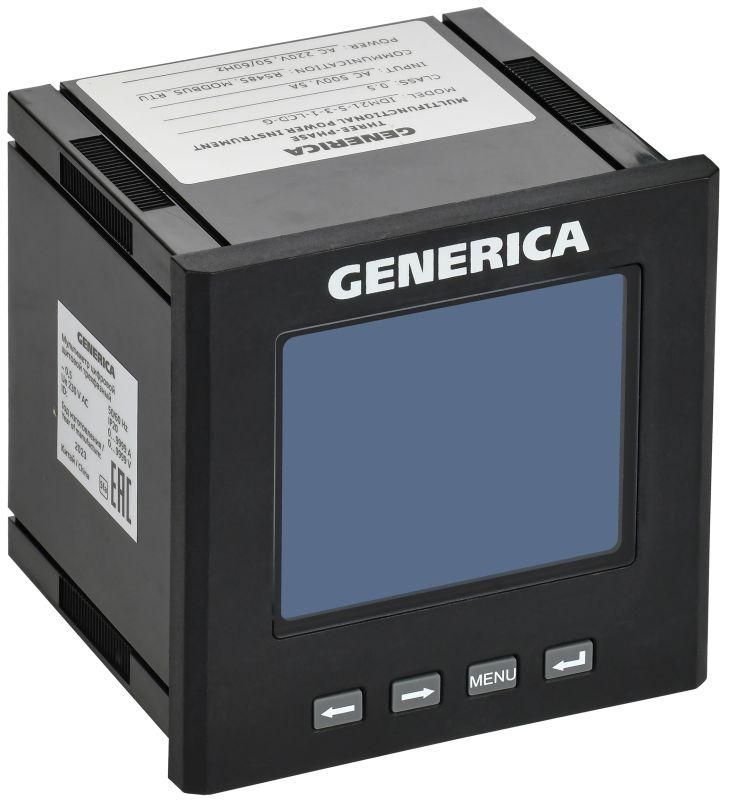

Мультиметр цифровой щитовой трехфазный RS-485 96х96мм LCD | IDM21-5-3-1-LCD-G GENERICA IEK

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LCD - устройство для постоянного мониторинга электрических параметров в трёхфазных сетях. Подходит для установки в щитах управления на промышленных объектах, ЖКХ и коммерческих зданиях. Модель IDM21-5-3-1-LCD-G от GENERICA и IEK обеспечивает точную передачу данных через RS-485 и имеет крупный LCD-экран.

Назначение и область применения

Этот мультиметр предназначен для непрерывного измерения и отображения основных параметров трёхфазной сети: напряжения, тока, частоты и ёмкости. Устройство устанавливается в распределительные шкафы и используется там, где требуется круглосуточный контроль состояния электрооборудования. Применяется в системах автоматизации, на производствах, в торговых центрах, офисных зданиях и многоквартирных домах.

Технические характеристики

• Тип индикации: цифровой LCD-дисплей с аналоговым графиком (гистограмма)
• Измеряемые величины: переменное напряжение до 9999 В, переменный ток до 9999 А
• Минимальное разрешение: 100 мВ по напряжению, 1000 мкА по току
• Диапазон измерения: автоматический - прибор сам выбирает предел
• Измерение частоты: да, в диапазоне рабочих сетевых значений
• Измерение ёмкости: да, для диагностики конденсаторов в цепях
• Интерфейс связи: RS-485 - для подключения к SCADA, PLC или другим системам сбора данных
• Категория безопасности: CAT III - предназначено для работы в распределительных сетях до 1000 В

Совместимость и монтаж

Устройство рассчитано на установку в стандартный проём 96×96 мм - совместимо с большинством щитов по ГОСТ. Для подключения используются клеммы для внешних трансформаторов тока (ТТ) и делителей напряжения. Кабели RS-485 должны быть экранированными, с правильным терминированием на конце линии. Напряжение питания не требует отдельного источника - питание берётся от измеряемой сети.

Безопасность и стандарты

Соответствует требованиям ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность низковольтного оборудования). Категория CAT III гарантирует безопасную работу в местах подключения к распределительным сетям среднего уровня (например, после главного автомата в щите). Не применяйте в высоковольтных установках выше 1000 В.

Преимущества

• Два типа отображения: цифровые значения + аналоговая гистограмма - удобно для быстрого анализа динамики нагрузки
• Автоматический выбор диапазона снижает риск ошибок при настройке
• RS-485 позволяет интегрировать прибор в системы удалённого мониторинга без дополнительных модулей
• Измерение ёмкости и частоты расширяет возможности диагностики - можно выявить деградацию конденсаторов или перекос фаз
• Высокий класс защиты CAT III повышает надёжность в условиях промышленной среды

Ограничения применения

• Не предназначен для измерения постоянного тока или напряжения
• Не работает с однофазными цепями без адаптера - требует трёхфазного подключения
• Не имеет встроенного источника питания - зависит от измеряемой сети
• Не подходит для мобильного использования - только стационарная установка в щите
• Чувствителен к сильным помехам; при плохой защите кабеля RS-485 возможна потеря данных

Примеры использования

• Контроль нагрузки на силовые трансформаторы в производственном цехе
• Мониторинг энергопотребления в торговом центре для балансировки фаз
• Обнаружение отказов конденсаторов в системах компенсации реактивной мощности
• Интеграция в систему учёта электроэнергии на объекте с помощью протокола Modbus RTU по RS-485

Практические советы

• Перед установкой проверьте соответствие номинала трансформаторов тока (ТТ) максимальному току 9999 А - используйте ТТ с коэффициентом 100–5000/5 А
• Подключайте экран кабеля RS-485 только с одной стороны - обычно к корпусу щита, чтобы избежать контуров заземления
• При использовании в помещениях с высокой запылённостью рекомендуется установка в герметичный ящик IP54+
• Для точности измерений убедитесь, что провода к ТТ и потенциальным выводам не пересекаются с силовыми кабелями
• При первом включении дождитесь завершения автокалибровки - на экране может отобразиться сообщение “CAL”
