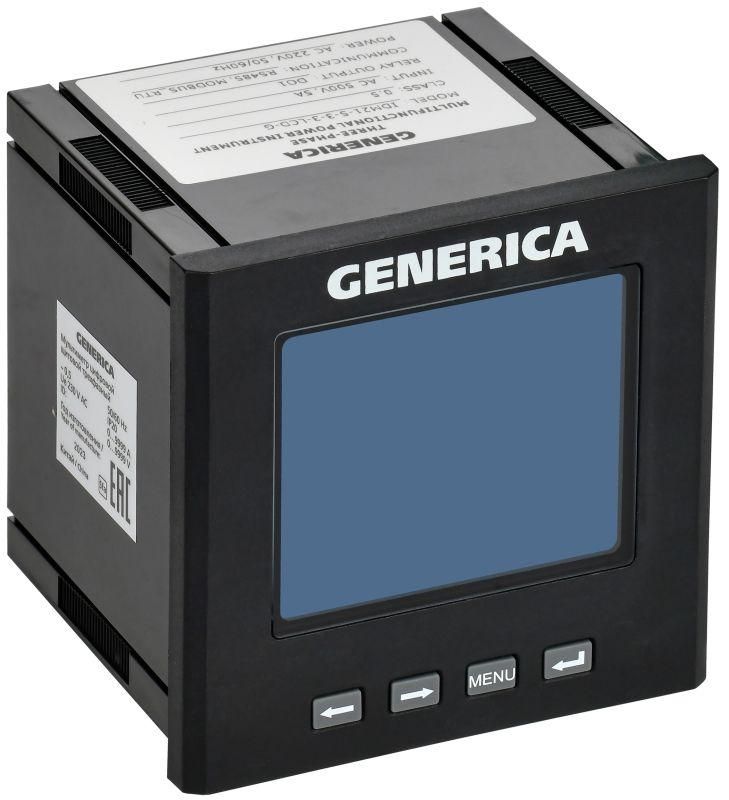

Мультиметр цифровой щитовой трехфазный DO RS-485 96х96мм LCD | IDM21-5-3-3-LCD-G GENERICA IEK

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LCD от GENERICA и IEK предназначен для постоянного мониторинга напряжения, тока и других параметров в трёхфазных электросетях. Устройство устанавливается в шкафах управления, передаёт данные через RS-485 и подходит для промышленных и коммерческих объектов.

Назначение и область применения

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LCD используется для круглосуточного контроля электрических параметров в распределительных щитах. Применяется в низковольтных системах на жилых, коммерческих и производственных объектах - например, в цехах, ТЭЦ, офисных зданиях, торговых комплексах. Подключается к трёхфазным сетям переменного тока и позволяет отслеживать состояние сети без необходимости периодических замеров.

Технические характеристики

• Тип индикации: цифровой LCD с аналоговым графиком (гистограмма)
• Измеряемые величины: переменное напряжение до 9999 В, переменный ток до 9999 А, частота, ёмкость
• Диапазон измерения: автоматический - устройство само выбирает пределы измерения
• Минимальное разрешение: 100 мВ по напряжению, 1000 мкА по току
• Интерфейс связи: RS-485 - для передачи данных в системы сбора информации (SCADA, АСУ ТП)
• Категория безопасности: CAT III - предназначено для работы в распределительных сетях среднего уровня опасности
• Габариты: 96 × 96 мм - стандартный размер для установки в щитовые панели

Совместимость и монтаж

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LCD монтируется в щиты с помощью фиксирующих защёлок - совместим со стандартными отверстиями 92×92 мм. Для подключения используются внешние трансформаторы тока (ТТ) для измерения больших токов - сам прибор не рассчитан на прямое подключение к силовым проводникам. Кабель RS-485 подключается к клеммам на задней стенке; рекомендуется использовать экранированный двупарный провод с заземлением экрана на одном конце. Напряжение питания - от сети измеряемой цепи, внешний источник не требуется.

Безопасность и стандарты

Устройство соответствует требованиям технических регламентов ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Категория CAT III гарантирует безопасную работу в условиях возможных переходных перенапряжений, характерных для распределительных щитов. Не применяйте в средах с высокой запылённостью или агрессивными химическими веществами - корпус не имеет защиты выше IP54.

Преимущества

• Два типа отображения: цифровые значения + аналоговая гистограмма - удобно для быстрого анализа динамики
• Автоматический выбор диапазона - исключает ошибки при настройке
• Поддержка измерения ёмкости и частоты - расширенные функции для диагностики
• RS-485 позволяет интегрировать прибор в автоматизированные системы мониторинга
• Стандартный форм-фактор 96×96 мм - легко заменить существующий прибор без доработки шкафа

Ограничения применения

• Не предназначен для измерения постоянного тока или напряжения
• Не работает без внешних трансформаторов тока при измерении токов свыше 5 А - требует доп. оборудования
• Не имеет встроенной батареи - питание только от измеряемой сети
• Не подходит для установки вне закрытых щитов - отсутствует герметичная защита
• Не обеспечивает автономную запись данных - нужна внешняя система для логирования

Примеры использования

• Контроль нагрузки на трёхфазном двигателе в цехе - отслеживание тока и перекоса фаз
• Мониторинг качества электроэнергии в торговом центре - измерение частоты и напряжения
• Диагностика конденсаторных установок - определение ёмкости в реальном времени
• Интеграция в SCADA-систему производства - передача данных о потреблении энергии в центральный сервер

Практические советы

• Перед установкой проверьте соответствие класса точности и диапазонов измерения вашим задачам - особенно при использовании с малыми токами (менее 10 А)
• При подключении RS-485 соблюдайте полярность A/B и используйте терминирующие резисторы 120 Ом на крайних устройствах сети
• Для точного измерения тока примените трансформаторы с коэффициентом, соответствующим максимальному значению в вашей сети - например, 100/5 А
• Не открывайте корпус во время работы - внутренние элементы находятся под потенциалом сети
• При замене старого прибора - убедитесь, что новый Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LCD имеет те же типы входов и выходов
