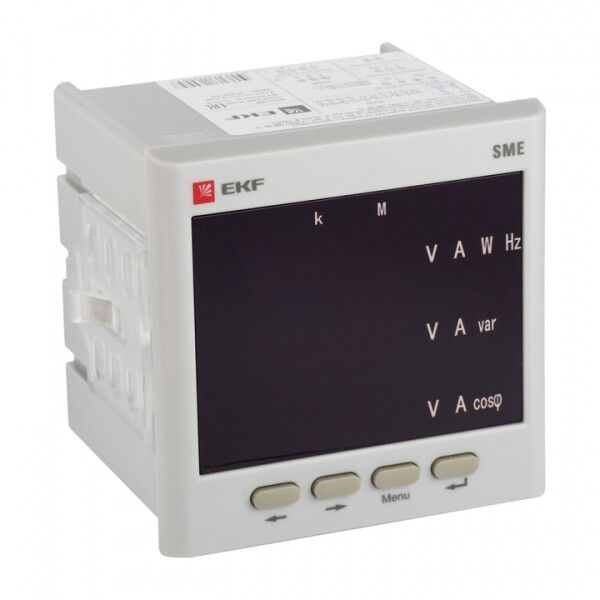

Многофункциональный измерительный прибор SМE с светодиодным дисплеем | sm-963e EKF

Многофункциональный измерительный прибор с светодиодным дисплеем SME от EKF (артикул sm-963e) - это цифровой контроллер для точного измерения и мониторинга параметров трёхфазных электросетей. Устройство подходит для установки на панели щитов и используется там, где важна детальная информация о потреблении энергии, качестве сети и эффективности оборудования.

Назначение и область применения

Многофункциональный измерительный прибор с светодиодным дисплеем SME предназначен для постоянного наблюдения за состоянием трёхфазных электрических сетей - как с симметричной, так и с несимметричной нагрузкой. Он заменяет несколько отдельных приборов: амперметра, вольтметра, ваттметра, счетчиков энергии и анализатора качества электроэнергии. Подходит для промышленных объектов, АЭС, насосных станций, конвейерных линий, систем HVAC и других мест, где требуется контроль энергопотребления и выявление перегрузок.

Технические характеристики

• Функция: импульсомер - считает количество импульсов, что позволяет использовать прибор как счётчик расхода энергии или как интерфейс для внешних датчиков.
• Тип индикации: цифровой светодиодный дисплей - обеспечивает чёткую видимость показаний даже при ярком освещении.
• Тип изделия: прибор контрольный - не просто отображает данные, но и может использоваться для автоматического управления (например, запуск/остановка оборудования по пороговым значениям).
• Измеряемые параметры: действующие значения тока и напряжения, частота, активная, реактивная и полная мощность; прямая и обратная активная и реактивная энергия; коэффициент мощности; усреднённые мощности; уровни гармоник и коэффициенты искажений; пиковые значения.
• Способ монтажа: на переднюю панель - требует вырезания отверстия в корпусе шкафа или щита.
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных приборов.

Совместимость и монтаж

Многофункциональный измерительный прибор с светодиодным дисплеем SME монтируется в стандартное отверстие 92×92 мм. Для подключения используются клеммы на задней панели: входы для токовых цепей (до 5 А), напряжения (до 480 В) и импульсного выхода. Прибор совместим с трансформаторами тока типа ТЗЛ, ТПЛ и другими, рассчитанными на вторичный ток 5 А. Напряжение питания - внутреннее, от сети 220–240 В переменного тока. Кабели должны быть защищены от механических повреждений, особенно в зоне прохода через панель.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61010-1 (безопасность измерительных приборов) и ГОСТ Р МЭК 62053-21 (счетчики активной энергии). Защита от случайного доступа к токоведущим частям обеспечена конструкцией корпуса. Прибор не имеет функции автономного питания - работает только при наличии напряжения в сети.

Преимущества

• Один прибор вместо нескольких - снижает стоимость монтажа и занимаемое место в щите.
• Высокая точность измерений благодаря цифровой обработке сигнала - минимизирует погрешности, характерные для аналоговых приборов.
• Поддержка двунаправленного учёта энергии - необходим для объектов с генерацией (солнечные батареи, ветрогенераторы).
• Чёткий светодиодный экран - легко читается с расстояния до 3 метров, даже при плохом освещении.
• Долгая гарантия - 5 лет указывает на надёжную комплектацию и качество сборки.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности или прямого попадания воды - не имеет защиты IP65 и выше.
• Не поддерживает протоколы связи Modbus RTU или Ethernet - данные выводятся только на дисплей, без удалённого доступа.
• Требуется внешний источник питания - нельзя питать от токовой цепи (не подходит для бесконтактных решений).
• Не имеет встроенного реле - управление оборудованием возможно только через внешние устройства.

Примеры использования

• На промышленном участке: контроль нагрузки на станках, фиксация пики потребления, предотвращение отключений.
• В жилом комплексе: учёт энергии, поступающей от солнечных панелей, и её возврата в сеть.
• На насосной станции: отслеживание коэффициента мощности для своевременной компенсации реактивной составляющей.
• В логистическом центре: диагностика неисправностей по уровням гармоник, вызывающим нагрев кабелей.

Практические советы

• Перед установкой проверьте соответствие номинального напряжения вашей сети (220–240 В) и тип трансформаторов тока (5 А).
• При монтаже используйте кабельные вводы с герметизацией - чтобы исключить попадание пыли и влаги в щит.
• Для длительной работы рекомендуется периодически снимать показания и сравнивать их с данными счётчиков - это поможет выявить возможные сбои в работе прибора.
• Если нужна передача данных на компьютер - подключите внешний модуль сбора информации через дискретный импульсный выход.
• Не устанавливайте прибор рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) - это может вызывать помехи в измерениях.
