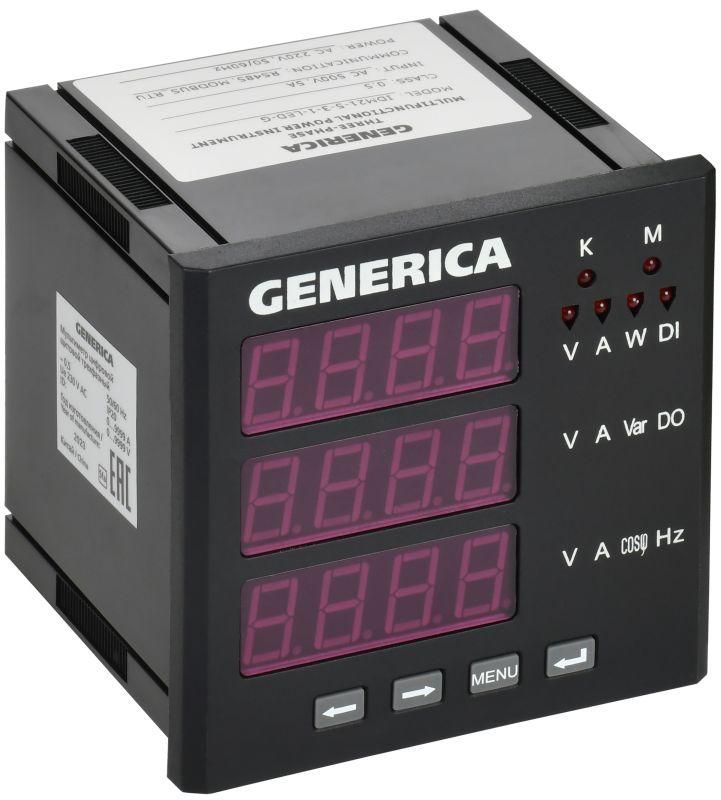

Мультиметр цифровой щитовой трехфазный RS-485 96х96мм LED | IDM21-5-3-1-LED-G GENERICA IEK

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LED от GENERICA и IEK предназначен для постоянного мониторинга напряжения, тока и других параметров в трёхфазных электросетях. Устройство устанавливается в шкафы управления, передаёт данные через интерфейс RS-485 и совмещает цифровую индикацию с аналоговым графиком для наглядности.

Назначение и область применения

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LED используется для круглосуточного контроля электрических параметров в распределительных устройствах. Применяется в низковольтных системах на жилых, коммерческих и промышленных объектах - например, в щитах автоматизации, на конвейерах, насосных станциях, в HVAC-системах.

Технические характеристики

• Тип индикации: цифровой дисплей + аналоговая шкала (оба режима работают одновременно)
• Измеряемые величины: переменное напряжение до 9999 В, переменный ток до 9999 А
• Минимальное разрешение: 100 мВ по напряжению, 1000 мкА по току
• Диапазон измерения: автоматический - устройство само выбирает пределы измерения
• Дополнительные функции: измерение емкости и частоты
• Категория безопасности: CAT III - предназначено для работы в распределительных сетях до 1000 В
• Интерфейс связи: RS-485 для удалённого сбора данных (совместим с SCADA, PLC)
• Габариты: 96 × 96 мм - стандартный размер для щитового монтажа

Совместимость и монтаж

Устройство устанавливается в панели с отверстием 92×92 мм. Крепление осуществляется за счёт фиксирующих зажимов сзади. Для подключения к сети используются клеммы для внешних трансформаторов тока (ТТ) и делителей напряжения - сам прибор не имеет прямых входов для проводов 380/400 В. Подключение RS-485 требует экранированного кабеля с терминальными резисторами 120 Ом на концах линии. Монтаж допускается только после отключения питания.

Безопасность и стандарты

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LED соответствует требованиям ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность электрооборудования). Категория CAT III гарантирует безопасную работу в условиях возможных переходных перенапряжений в распределительных сетях.

Преимущества

• Два типа индикации - цифровая точность и аналоговый график для быстрого восприятия динамики
• Автоматический выбор диапазона снижает риск ошибок при изменении нагрузки
• RS-485 позволяет интегрировать прибор в системы автоматизации без дополнительных преобразователей
• Высокий класс защиты CAT III обеспечивает надёжность в промышленной среде
• Поддержка измерения емкости и частоты расширяет возможности диагностики

Ограничения применения

• Не предназначен для прямого подключения к высоковольтным линиям - требуется использование ТТ и делителей
• Не работает с постоянным током - только переменный ток и напряжение
• Не имеет встроенной батареи - питание от внешней сети 220 В или 24 В (не указано в спецификации, требуется проверить документацию)
• Не подходит для мобильного или портативного использования - только щитовое исполнение

Примеры использования

• Контроль тока и напряжения на вводе в производственный цех
• Мониторинг нагрузки на группу станков с ЧПУ
• Фиксация колебаний напряжения в торгово-офисном комплексе
• Интеграция в систему энергоаудита через протокол Modbus RTU по RS-485

Практические советы

• Перед установкой убедитесь, что трансформаторы тока подходят по коэффициенту и классу точности - максимальный ток 9999 А достигается только при использовании внешних ТТ
• При подключении RS-485 используйте twisted pair кабель, избегайте параллельной прокладки с силовыми линиями
• Для точного считывания значений в условиях помех рекомендуется использовать оптопары или изолирующие модули между прибором и контроллером
• Обращайте внимание на полярность выводов RS-485 - неверное подключение исключает связь
• Проверьте наличие питания на клеммах прибора - он не автономен и требует внешнего источника
