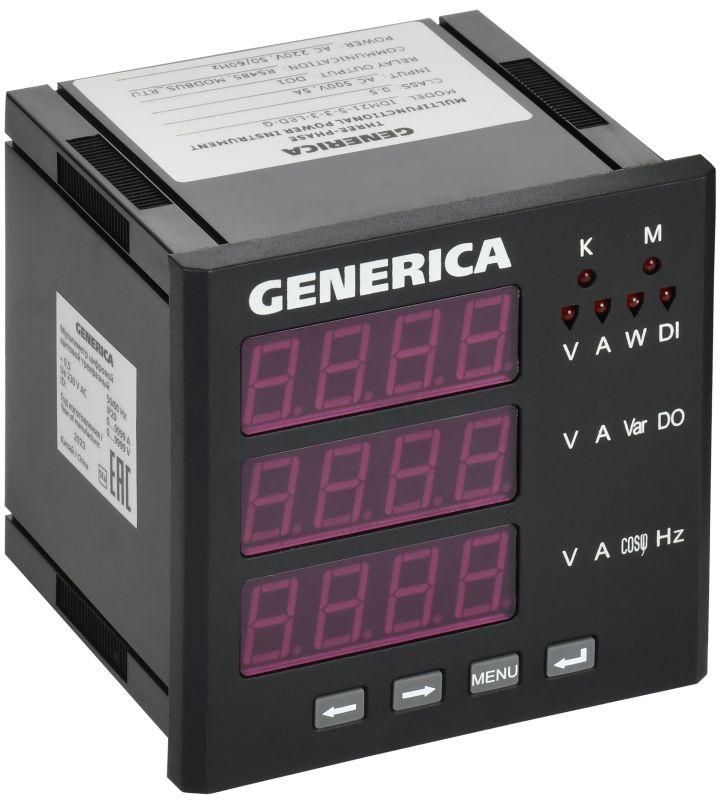

Мультиметр цифровой щитовой трехфазный DO RS-485 96х96мм LED | IDM21-5-3-3-LED-G GENERICA IEK

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LED от GENERICA и IEK предназначен для постоянного мониторинга напряжения, тока и других параметров в трёхфазных электросетях. Устройство устанавливается в шкафы управления и обеспечивает точную визуализацию данных на большом светодиодном экране с возможностью передачи информации через интерфейс RS-485.

Назначение и область применения

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LED используется для круглосуточного контроля электрических параметров в распределительных устройствах низкого напряжения. Применяется в жилых, коммерческих и промышленных объектах - например, в щитах автоматизации, на участках с мощными нагрузками, в системах энергоучёта. Подходит для установки в шкафах КУ, ЩО, ЯК, где требуется постоянный доступ к данным по току, напряжению и частоте.

Технические характеристики

• Тип индикации: цифровой светодиодный дисплей + аналоговая шкала
• Измеряемые величины: переменное напряжение до 9999 В, переменный ток до 9999 А
• Минимальное разрешение: 100 мВ по напряжению, 1000 мкА по току
• Диапазон измерения: автоматический - устройство само выбирает предел измерения
• Поддерживаемые функции: измерение емкости, частоты, аналоговое отображение значений
• Категория безопасности: CAT III - предназначено для работы в распределительных сетях до 1000 В
• Интерфейс связи: RS-485 - позволяет подключить прибор к системам сбора данных и АСУ ТП
• Габариты: 96 × 96 мм - стандартный размер для щитового монтажа

Совместимость и монтаж

Мультиметр цифровой щитовой трехфазный RS-485 96×96 мм LED устанавливается в панель с отверстием 92×92 мм. Для подключения используются клеммы на задней стенке - входы для трансформаторов тока (до 5 А вторичного тока) и напряжения (до 400–690 В). Аналоговый дисплей работает параллельно с цифровым, позволяя оперативно оценить динамику изменения параметров. Интерфейс RS-485 требует экранированного кабеля и правильной терминации на обоих концах линии. Обязательно соблюдать полярность A/B при подключении.

Безопасность и стандарты

Устройство соответствует требованиям технических регламентов ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Категория CAT III гарантирует безопасную работу в местах подключения к распределительным сетям среднего уровня - например, после главного ввода или на выходе силовых трансформаторов. Не применяется в высоковольтных установках выше 1000 В.

Преимущества

• Два типа индикации - цифровая и аналоговая - повышают надёжность восприятия данных
• Автоматический выбор диапазона исключает необходимость ручной настройки
• RS-485 позволяет интегрировать прибор в системы удалённого мониторинга без дополнительных преобразователей
• Высокий порог измерения (до 9999 А/V) снижает потребность во внешних шунтах и делителях напряжения
• Стандартный форм-фактор 96×96 мм совместим с большинством существующих щитов

Ограничения применения

• Не предназначен для измерения постоянного тока или напряжения
• Требует подключения к сети переменного тока - не работает автономно
• Измерение тока возможно только через внешние трансформаторы тока; встроенные датчики отсутствуют
• Не имеет защиты от перегрузки по току - необходимо использовать внешнюю защиту (плавкие вставки, автоматы)
• RS-485 требует грамотной настройки адреса и скорости передачи - не подходит для простых систем без контроллеров

Примеры использования

• Щит управления насосной станцией - контроль тока двигателя и напряжения питания
• Производственный конвейер - мониторинг нагрузки на три фазы
• Энергосберегающая система - сбор данных для анализа потребления
• Объект ЖКХ - учёт электроэнергии в подъездных щитах с выводом на дисплей

Практические советы

• Перед установкой проверьте соответствие класса CAT III вашей зоне монтажа - не используйте вблизи первичных вводов высокого напряжения
• Для точности измерений тока примените трансформаторы тока с коэффициентом, соответствующим максимальному току в цепи
• При использовании RS-485 подключайте только один прибор на линию без ответвлений - иначе возникнут помехи
• Запрещена работа при температуре ниже –10 C и выше +50 C - убедитесь, что шкаф имеет достаточную вентиляцию
• При замене старого щитового прибора - учитывайте посадочные размеры 96×96 мм и тип крепления (обычно защёлки или болты)
