Многофункциональный измеритель OptiMer-M500-F96-400-5-220-R4-11-0-УХЛ3 | 359190 КЭАЗ

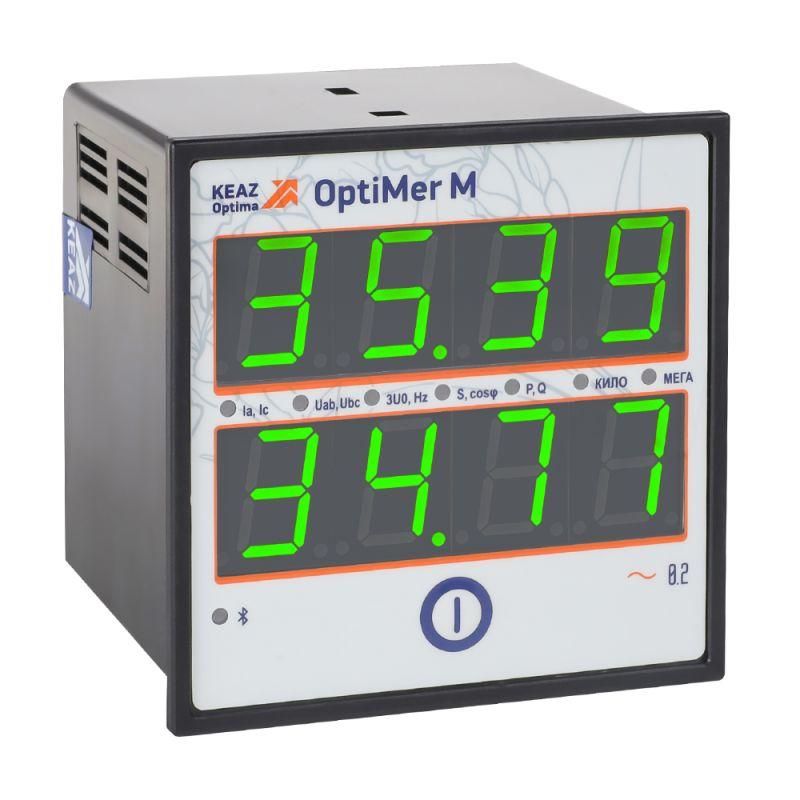

Измеритель многофункциональный OptiMer-M500-F96-400-5-220-R4-11-0-УХЛ3 от КЭАЗ - цифровой прибор для точного контроля основных параметров трёхфазной электросети. Устройство заменяет несколько однofункциональных приборов, снижает сложность монтажа и повышает надёжность системы за счёт высокой точности измерений и гибкой настройки.

Назначение и область применения

Измеритель многофункциональный OptiMer-M500-F96-400-5-220-R4-11-0-УХЛ3 предназначен для постоянного мониторинга электрических параметров в трёхфазных сетях переменного тока. Он измеряет напряжение, ток, активную и реактивную мощность, коэффициент мощности, частоту и потреблённую энергию. Подходит для установки в щитах управления промышленным оборудованием, на подстанциях, в системах автоматизации и энергоучёта. Применяется на заводах, в насосных станциях, на конвейерах и в объектах ЖКХ, где требуется точный учёт и контроль нагрузки.

Технические характеристики

• Размер передней панели: 96×96 мм - стандартный формат для штатной установки в панелях управления
• Класс точности: 0,2 - позволяет использовать прибор для коммерческого учёта электроэнергии
• Питание: 220 В AC - работает от фазного напряжения сети без внешнего блока питания
• Поддерживаемые цепи: трёхфазная сеть с четырёхпроводной системой (L1, L2, L3, N)
• Измеряемые параметры: ток, напряжение, активная/реактивная/полная мощность, коэффициент мощности, частота, энергия
• Выходы: один дискретный выход (реле) и один аналоговый выход (токовый сигнал 4–20 мА)
• Степень защиты корпуса: IP54 - устойчив к пыли и брызгам воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +55C и повышенной влажности

Совместимость и монтаж

Измеритель многофункциональный OptiMer-M500-F96-400-5-220-R4-11-0-УХЛ3 устанавливается в панель через вырез 88×88 мм. Для подключения используются клеммы на задней стенке: три фазы, нейтраль, заземление, питание 220 В и два сигнальных канала. Аналоговый выход 4–20 мА может подключаться к контроллеру PLC или регистратору. Дискретный выход настраивается на аварийные пороги (например, перегрузка по току). Монтаж требует соблюдения правил электробезопасности: отключение питания, проверка отсутствия напряжения, использование кабелей соответствующего сечения. Настраивать функции выходов необходимо через меню устройства или специализированное ПО (при наличии).

Безопасность и стандарты

Измеритель многофункциональный OptiMer-M500-F96-400-5-220-R4-11-0-УХЛ3 соответствует требованиям ГОСТ IEC 61010-1 (безопасность оборудования для измерений) и ГОСТ Р 50030.2 (для устройств автоматического управления). Класс точности 0,2 подтверждает возможность применения в системах коммерческого учёта электроэнергии. Корпус выполнен из самозатухающего пластика, что соответствует нормам пожарной безопасности.

Преимущества

• Замена нескольких приборов: вместо амперметра, вольтметра, ваттметра и частотомера - один компактный модуль
• Высокая точность 0,2 - минимизирует погрешность учёта, особенно важна для бюджетных расчётов
• Гибкая программируемость выходов - можно настроить аварийные сигналы под конкретные задачи
• Автоматическая компенсация гармоник - обеспечивает стабильные показания даже при несинусоидальной форме тока
• Универсальное питание 220 В - не требует отдельного источника постоянного тока

Ограничения применения

• Не предназначена для работы в сетях постоянного тока - только переменный ток 50 Гц
• Не имеет встроенного интерфейса RS-485 или Ethernet - нельзя подключить к SCADA-системе напрямую без внешних преобразователей
• Аналоговый выход - только выходной сигнал; входной аналоговый сигнал отсутствует
• Не поддерживает протоколы Modbus или DNP3 - данные доступны только через визуальный экран или дискретный выход
• Не рекомендован для установки в местах с постоянными механическими воздействиями или вибрацией выше допустимых значений

Примеры использования

• На участке производства: контроль нагрузки на станках с ЧПУ, предупреждение перегрузок по току через дискретный выход
• В распределительном щите жилого комплекса: учёт расхода энергии по этажам с выводом данных на дисплей
• На насосной станции: мониторинг коэффициента мощности для оптимизации работы конденсаторных батарей
• В АСКУЭ: сбор данных для последующей передачи в систему учёта через внешний преобразователь 4–20 мА

Практические советы

• Перед монтажом проверьте соответствие номинального напряжения сети (380 В) и рабочего напряжения прибора (220 В) - он подключается между фазой и нулём, а не между фазами
• Для точного измерения тока используйте трансформаторы тока с подходящим коэффициентом и классом точности - прибор не компенсирует погрешности первичных измерителей
• При использовании аналогового выхода 4–20 мА убедитесь, что принимающее устройство (PLC, регистратор) имеет вход с сопротивлением ≤ 500 Ом
• Частота сети 50 Гц - прибор не адаптирован для 60 Гц, применение в зарубежных сетях невозможно
• При длительной работе в условиях высокой влажности (УХЛ3) регулярно проверяйте герметичность клеммной крышки
