Многофункциональный измерительный прибор SMH с жидкокристалическим дисплеем | sm-963h EKF

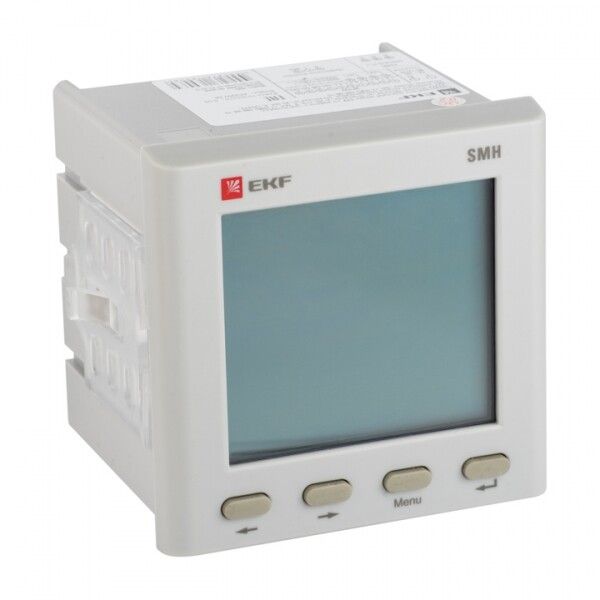

Прибор измерительный многофункциональный SMH с жидкокристалическим дисплеем - цифровой мультиметр от EKF, предназначенный для точного контроля электроэнергетических параметров в трёхфазных сетях. Артикул sm-963h обеспечивает измерение более десятка показателей, включая реактивную мощность, и вывод данных на крупный ЖК-экран. Устройство подходит для установки на щитах в промышленных объектах, АЭС, насосных станциях и других местах, где требуется постоянный мониторинг качества энергии.

Назначение и область применения

Прибор измерительный многофункциональный SMH с жидкокристалическим дисплеем используется для комплексного наблюдения за состоянием трёхфазных электросетей - как с симметричной, так и с несимметричной нагрузкой. Он применяется там, где важна точность и автоматизация учёта: на подстанциях, в распределительных щитах, на производствах с высокими требованиями к качеству электроэнергии, в системах автоматизированного энергоучёта (АИИС КУЭ).

Основные задачи устройства: фиксация реальных значений тока, напряжения, мощности, энергии, коэффициента мощности, гармоник; выявление перегрузок, дисбаланса фаз, потерь; анализ эффективности потребления. Подходит для инженеров, ответственных за энергоэффективность, и операторов, контролирующих работу технологического оборудования.

Технические характеристики

• Тип изделия: Мультиметр - сочетание функций нескольких измерительных приборов в одном корпусе.
• Функция: Измеряет реактивную мощность, что необходимо для оценки KPI энергосистем и правильного подбора компенсирующих устройств.
• Класс точности: 0.5S - соответствует требованию ГОСТ 30804.4.30 для коммерческого учёта электроэнергии, допускает погрешность до +-0,5% в рабочих условиях.
• Тип индикации: Цифровой ЖК-дисплей - чёткий, контрастный экран с возможностью отображения сразу нескольких параметров.
• Способ монтажа: На лицевую панель - встраивается в шкафы и щиты через прямоугольный проём, не требует внутреннего крепления.
• Модель/исполнение: На переднюю панель - все соединения и кнопки доступны спереди, удобно для обслуживания без вскрытия шкафа.
• Гарантийный срок: 60 месяцев - один из самых длинных среди аналогов, свидетельствует о надёжности сборки и комплектующих.
• Измеряемые параметры: действующие значения U и I, частота, P, Q, S, активная и реактивная энергия (прямая/обратная), cosφ, усреднённые мощности, уровни гармоник, THD, пики напряжения и тока.

Совместимость и монтаж

Прибор измерительный многофункциональный SMH с жидкокристалическим дисплеем совместим с трёхфазными сетями 380–415 В переменного тока, частотой 50/60 Гц. Для подключения используются внешние трансформаторы тока (ТТ) класса 0,5 и выше - они должны быть установлены согласно схеме в руководстве.

Размеры для монтажа: типовой проём 91×91 мм. Корпус имеет зажимы сзади - после вставки в панель поворотом фиксируются. Напряжение питания берётся от сети, автономное питание не предусмотрено. Разъёмы для связи RS-485 находятся внутри - для подключения к SCADA или другому оборудованию нужен доступ к тыльной стороне щита.

Безопасность и стандарты

Прибор измерительный многофункциональный SMH с жидкокристалическим дисплеем соответствует международному стандарту IEC 62053-22 для стационарных счетчиков и IEC 61010-1 по безопасности электронных измерительных приборов. Защита IP50 - предохраняет от попадания пыли, но не рассчитана на влагу. Применяется только во внутренних помещениях с нормальной температурой и отсутствием конденсата.

Преимущества

• Высокий класс точности 0.5S делает пригодным для коммерческого учёта - можно использовать вместо отдельного счётчика.
• Один прибор заменяет несколько: вольтметр, амперметр, ваттметр, фазометр, регистратор энергии.
• ЖК-дисплей с подсветкой и многопараметрическим режимом - снижает необходимость в дополнительных приборах на панели.
• Поддержка цифровой передачи данных (RS-485) - легко интегрируется в системы удалённого мониторинга.
• Долгая гарантия (5 лет) указывает на качество материалов и долговечность.

Ограничения применения

• Не работает в сетях постоянного тока - только переменный ток 50/60 Гц.
• Требуются внешние трансформаторы тока - нельзя подключать напрямую к проводам с током выше 5 А.
• Защита IP50 исключает использование в сырых, пыльных или открытых зонах - не для улицы, бункеров, колодцев.
• Нет встроенного аккумулятора - при отключении питания данные сохраняются, но работа прекращается.
• Не поддерживает Wi-Fi, Bluetooth или Ethernet - связь только по RS-485, требует наличия модема или интерфейса преобразования.

Примеры использования

• На заводе: контроль реактивной составляющей в цехе с большим числом двигателей - чтобы избежать штрафов за низкий cosφ.
• В жилом доме с генератором: отслеживание экспорта/импорта энергии при наличии фотоэлементов.
• На насосной станции: диагностика перекоса фаз и скачков напряжения, влияющих на срок службы насосов.
• В распределительном пункте: единый источник данных для энергетической службы - вместо трёх отдельных приборов.

Практические советы

• Перед установкой проверьте соответствие ТТ вашей максимальной нагрузке - неверный коэффициент трансформации даёт ошибочные показания.
• Обязательно соблюдайте полярность при подключении ТТ - ошибка меняет знак активной и реактивной энергии.
• Для программирования используйте официальное ПО от EKF - оно правильно декодирует протокол Modbus RTU.
• Частота обновления дисплея - около 1 секунды. Не ожидайте быстрый мигающий график - это не осциллограф.
• При использовании в системах с несколькими приборами задавайте уникальные адреса RS-485 - иначе будет конфликт.
• Закрывайте крышку после подключения - даже при IP50 контактные группы чувствительны к окислению.
