Многофункциональный измерительный прибор G33H с жидкокристалическим дисплеем на DIN-рейку | sm-g33h EKF

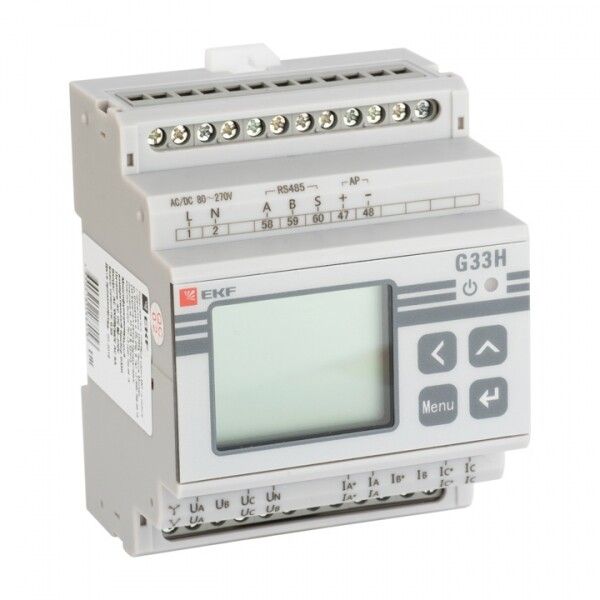

Прибор измерительный многофункциональный G33H с жидкокристалическим дисплеем на DIN-рейку от EKF - компактное цифровое устройство серии PROxima, предназначенное для точного контроля электроэнергетических параметров в трёхфазных сетях. Устанавливается на DIN-рейку, подходит для промышленных щитов и автоматизированных систем.

Назначение и область применения

Прибор измерительный многофункциональный G33H с жидкокристалическим дисплеем на DIN-рейку используется для постоянного мониторинга параметров трёхфазных электросетей - как с симметричной, так и с несимметричной нагрузкой. Он применяется в распределительных щитах промышленных объектов, на производствах, в системах АСКУЭ, на насосных станциях, в HVAC-системах и других местах, где требуется точный учёт энергии и анализ качества электропитания.

Технические характеристики

• Функция измерения: Реактивная мощность (основная), а также активная и полная мощность, ток, напряжение, частота, энергия в прямом и обратном направлении, коэффициент мощности, гармонические составляющие и их искажения.
• Класс точности: 0.5S - высокая точность измерений, соответствует требованиям коммерческого учёта электроэнергии.
• Тип индикации: Цифровой ЖК-дисплей - отображает все параметры одновременно, легко читаемый даже при слабом освещении.
• Тип монтажа: На DIN-рейку 35 мм - совместим со стандартными шкафами и щитами.
• Гарантийный срок: 60 месяцев - длительная надёжность, подтверждённая производителем.
• Тип устройства: Программируемое цифровое устройство - настраивается под конкретную задачу через внешние интерфейсы (не указаны, но предполагаются RS-485/Modbus).

Совместимость и монтаж

Прибор измерительный многофункциональный G33H с жидкокристалическим дисплеем на DIN-рейку устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения требуются три фазы, ноль и земля - согласно схеме подключения в руководстве. Клеммы рассчитаны на ток до 5(60) А, что достаточно для большинства промышленных применений. Подключение к сети осуществляется через встроенные трансформаторы тока - внешние ШТТ не нужны. Обязательно соблюдать полярность при подключении токовых цепей.

Безопасность и стандарты

Прибор измерительный многофункциональный G33H с жидкокристалическим дисплеем на DIN-рейку соответствует международным нормам безопасности IEC 61010-1 и IEC 62053-22 для измерительных приборов класса 0.5S. Защита от перегрузок и импульсных помех обеспечена внутренней схемой. Напряжение питания - от сети измеряемой цепи, внешний источник не нужен.

Преимущества

• Один прибор заменяет несколько специализированных - экономит место в щите.
• Высокий класс точности 0.5S позволяет использовать его для коммерческого учёта энергии.
• ЖК-дисплей показывает до 10 параметров одновременно - снижает необходимость в дополнительных приборах.
• Поддерживает измерение гармоник и KГИ - важно для диагностики качества электроэнергии.
• Долгий гарантийный срок (5 лет) указывает на качественную сборку и компоненты.

Ограничения применения

• Не предназначена для однофазных сетей - работает только с трёхфазными 3W или 4W системами.
• Не имеет встроенного Ethernet или Wi-Fi - для удалённого доступа требуется внешний модуль связи (например, RS-485 в IP-шлюз).
• Не поддерживает автономную работу - данные передаются только при наличии подключённой сети и рабочего тока.
• Работает при температуре +5…+40 C - не рекомендован для установки вне помещений или в условиях экстремального холода/жары.

Примеры использования

• На заводе - контроль потребления реактивной мощности для минимизации штрафов за низкий cosφ.
• В ТП - учёт выработанной и потреблённой энергии в режиме реального времени.
• В системе кондиционирования - анализ баланса нагрузки по фазам и выявление перегрузок.
• На конвейере - диагностика искажений формы сигнала, вызванных частотниками.

Практические советы

• Перед установкой проверьте соответствие номинального напряжения вашей сети - прибор рассчитан на 3×400 В +-10 %.
• При подключении токовых цепей используйте кабели сечением не менее 2,5 мм2 - особенно при максимальных токах.
• Для программирования и считывания данных используйте ПО EKF Proxima или стороннее решение, поддерживающее Modbus RTU.
• Не закрывайте дисплей крышкой или материалами - это затруднит визуальный контроль.
• Проверяйте правильность подключения фаз A-B-C - неверная последовательность исказит показания мощности и энергии.
