Многофункциональное измерительное устройство MMD9-E, LED дисплей | MMD9-E-RS DKC ДКС

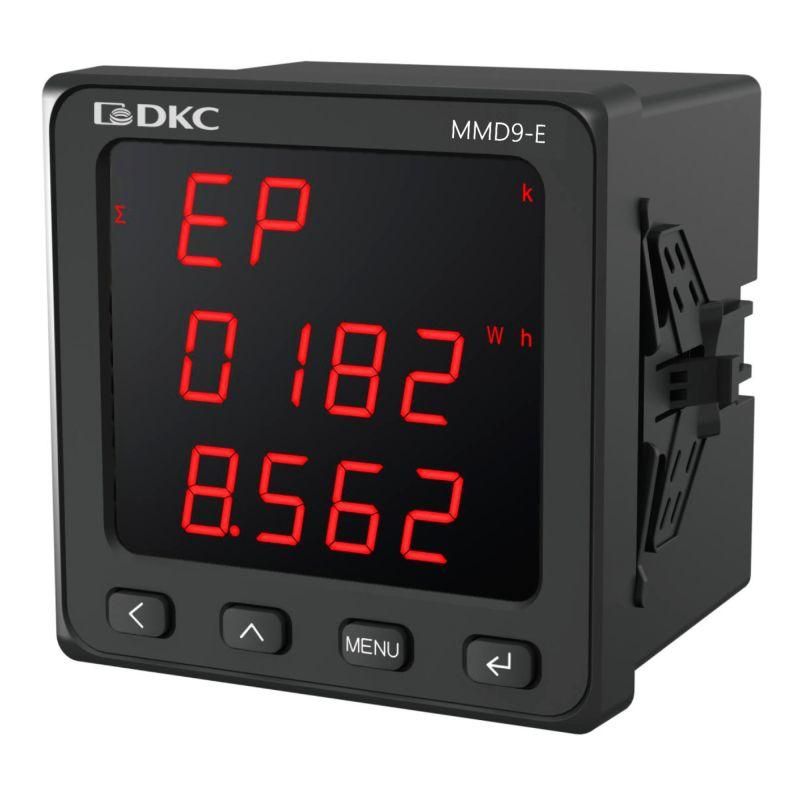

Многофункциональное измерительное устройство MMD9-E от DKC (ДКС) - компактный прибор для одновременного измерения и отображения ключевых параметров электросети: напряжения, тока, активной и реактивной мощности, частоты, энергии и гармоник. Артикул mmd9-e-rs подходит для установки в распределительных щитах промышленных объектов, где требуется централизованный мониторинг качества электроэнергии.

Назначение и область применения

MMD9-E предназначен для точного измерения и визуализации параметров переменного тока в трёхфазных сетях. Устройство заменяет несколько отдельных приборов - вольтметра, амперметра, ваттметра, частотометра и импульсомера - в одном корпусе. Подходит для использования на промышленных предприятиях, в системах автоматизации, на участках с высокими требованиями к качеству электроэнергии: насосные станции, конвейеры, системы HVAC, АЭС, ТЭЦ, объекты ЖКХ.

Технические характеристики

• Функции: измерение активной и реактивной мощности, напряжения, тока, частоты, коэффициента мощности, потреблённой и выработанной энергии, Total Harmonic Distortion (THD) до 31-й гармоники;
• Класс точности: 0.2 / 0.5 - обеспечивает высокую достоверность показаний для учётных и контролирующих задач;
• Индикация: LED-дисплей - яркий, чёткий вывод всех значений даже при слабом освещении;
• Интерфейс связи: RS-485 с поддержкой протокола Modbus RTU - позволяет интегрировать устройство в SCADA, PLC и системы удалённого мониторинга;
• Скорость передачи данных: до 115,2 кбит/с - быстрый обмен данными без задержек;
• Рабочий температурный диапазон: от –40 C до +70 C - устойчиво работает в суровых условиях: холодные склады, открытые щитовые, производственные зоны без кондиционирования;
• Тип изделия: прибор контрольный - не является средством коммерческого учёта, но используется для диагностики и управления нагрузками.

Совместимость и монтаж

MMD9-E имеет встраиваемое щитовое исполнение с монтажом на лицевую панель. Глубина установки минимальна - не требует дополнительного места за щитом. Для подключения используются клеммы на тыльной стороне: фазы L1–L3, N, PE, а также два провода для RS-485 (A/B). Диаметр отверстия для установки соответствует стандартным габаритам панельных приборов - проверьте совпадение с имеющимся проёмом в щите. Кабели рекомендуется экранировать, особенно при длинных линиях RS-485 (>100 м).

Безопасность и стандарты

Устройство соответствует международным нормам безопасности IEC 61010-1 (безопасность измерительных приборов) и IEC 62053 (требования к приборам учёта). Защита от перенапряжений и помех обеспечена внутренней фильтрацией. Напряжение питания - внешнее, от сети 220 В или 24 В постоянного тока (не указано в спецификации - уточните у производителя при заказе).

Преимущества

• Объединяет 8+ функций в одном устройстве - снижает стоимость и сложность монтажа;
• LED-дисплей даёт доступ к данным без подключения к компьютеру - удобно для операторов на месте;
• Поддержка Modbus RTU - легко интегрируется с большинством промышленных систем;
• Широкий диапазон температур - надёжная работа в любых климатических условиях;
• Анализ гармоник до 31 порядка - позволяет выявлять искажения формы сигнала, вызывающие перегрев оборудования.

Ограничения применения

• Не предназначен для коммерческого учёта электроэнергии - класс точности 0.2/0.5 недостаточен для оплаты по договорам;
• Требует внешнего источника питания - не автономен; источник не указан в характеристиках - необходимо уточнять;
• RS-485 требует правильной терминированной шины - при неверном подключении возможны потери данных;
• Не имеет встроенного буферного питания - при отключении напряжения данные не сохраняются.

Примеры использования

• На производственной линии - контроль нагрузки каждого станка, выявление перегрузок по току;
• В распределительном щите ТЭЦ - мониторинг коэффициента мощности и корректировка компенсации реактивной мощности;
• В тепловом пункте - анализ гармоник, вызванных частотными преобразователями насосов;
• На складе с холодильными камерами - регистрация пиков потребления и планирование графика запуска оборудования.

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети и требуемого питания MMD9-E - уточните у поставщика;
• При использовании RS-485 используйте двужильный экранный кабель, заземлите экран только с одной стороны (у контроллера);
• Для точного измерения реактивной мощности убедитесь, что трансформаторы тока правильно подключены по фазе и полярности;
• Частота измеряемой сети должна быть 50+-5 Гц - при отклонениях выше допустимого возможны погрешности;
• При необходимости записи данных в течение длительного времени - подключите MMD9-E к системе сбора информации (SCADA/PLC), так как сам прибор не хранит историю.
