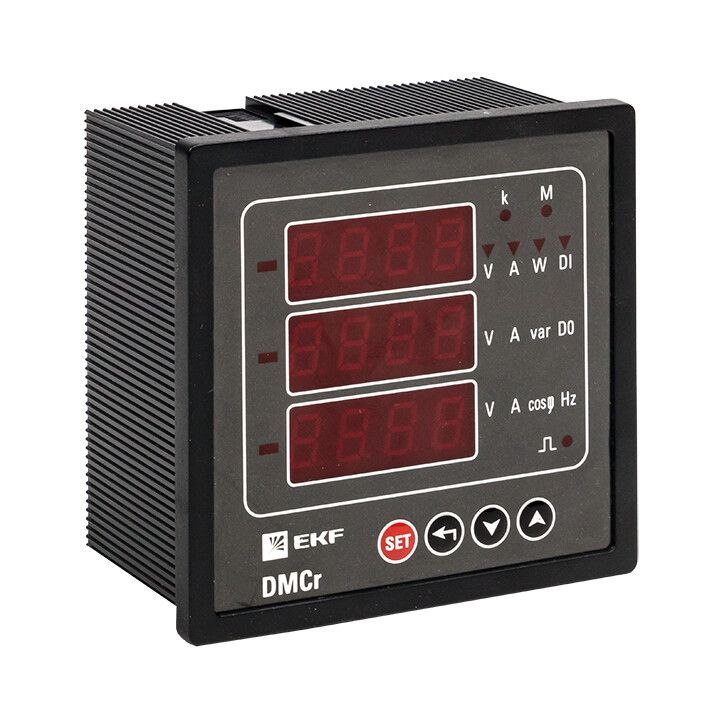

Прибор измерительный цифровой комбинир. DMCr с интерфейсом RS-485 на панель 96x96 (квадратный вырез) PROxima EKF DMC-963r

Прибор измерительный цифровой комбинированный DMC-r с интерфейсом RS-485 на панель 96x96 (квадратный вырез) от EKF предназначен для точного контроля электрических параметров в трёхфазных сетях до 1 кВ. Модель DMC-r обеспечивает измерение реактивной мощности и других показателей с выводом данных на экран и передачей через RS-485, что делает её удобным решением для автоматизации и мониторинга на подстанциях и распределительных щитах.

Назначение и область применения

Прибор измерительный цифровой комбинированный DMC-r используется для постоянного наблюдения за состоянием электроустановок: он фиксирует ток, напряжение, частоту, активную и реактивную мощность, коэффициент мощности, а также энергию в прямом и обратном направлениях. Подходит для установки на электростанциях, подстанциях, в распределительных щитах промышленных объектов, ЖКХ и на участках с высокими требованиями к учёту энергии. Особенно эффективен там, где требуется одновременный контроль нескольких параметров и удалённый сбор данных.

Технические характеристики

• Функция измерения: реактивная мощность (также измеряет ток, напряжение, частоту, активную и полную мощность, активную и реактивную энергию в обоих направлениях)
• Тип индикации: цифровой жидкокристаллический дисплей
• Тип монтажа: на переднюю панель с квадратным вырезом 96×96 мм
• Интерфейс связи: RS-485, протокол MODBUS-RTU
• Класс точности: соответствует требованиям к измерительным приборам для низковольтных систем
• Габариты: 96×96 мм (по внешнему контуру), глубина корпуса минимизирована для компактной установки

Совместимость и монтаж

Прибор измерительный цифровой комбинированный DMC-r устанавливается в панели с предварительно вырезанным квадратным отверстием 96×96 мм. Крепление осуществляется с помощью фиксирующих зажимов сзади - они обеспечивают плотное и устойчивое положение даже при вибрациях. Для работы необходимы подключение к трёхфазной сети (L1, L2, L3, N) и питание от встроенного источника (не требует внешнего блока питания). Интерфейс RS-485 позволяет подключить прибор к АСУ ТП, SCADA-системам или другим контроллерам. Убедитесь, что провода связи экранированы и правильно заведены в шины A/B, соблюдена полярность.

Безопасность и стандарты

Прибор DMC-r разработан в соответствии с требованиями к оборудованию для низковольтных распределительных систем. Соответствует нормам безопасности EN 61010-1 (безопасность измерительных приборов) и имеет степень защиты IP54 по корпусу - защищён от пыли и брызг воды. Применяется в помещениях с умеренной влажностью и температурой от -10C до +55C. Не предназначен для установки вне помещений или в агрессивных средах.

Преимущества

• Многопараметричность: один прибор заменяет несколько однозадачных устройств - отображает до 8 основных параметров
• Экономия места: компактный корпус с минимальной глубиной позволяет использовать его в плотно заполненных щитах
• Гибкая настройка: пользователь выбирает, какие параметры отображаются на экране, и в каком порядке
• Интеграция в системы управления: данные передаются по RS-485 с использованием стандарта MODBUS-RTU - совместим со всеми популярными системами автоматизации
• Надёжное крепление: зажимы исключают люфт и случайное выпадение прибора

Ограничения применения

• Не предназначена для измерения в однофазных сетях - работает только в трёхфазных системах
• Не имеет встроенной автономной памяти - все данные должны передаваться в реальном времени; при отключении питания история не сохраняется
• Работает только при наличии внешней сети 380/220 В - не поддерживает работу от батарей или UPS
• Не рекомендовано применение в условиях повышенной вибрации без дополнительной демпферной прокладки
• Интерфейс RS-485 требует правильной терминологии и сопротивления нагрузки - без этого возможна потеря сигнала

Примеры использования

• Контроль качества электроэнергии на промышленной подстанции - отслеживание реактивной составляющей для оптимизации компенсации
• Автоматизация жилого комплекса: сбор данных по потреблению энергии в каждом этаже через единую сеть RS-485
• Мониторинг оборудования на конвейере: контроль перегрузок по току и коэффициенту мощности в режиме реального времени
• Анализ потерь в распределительных щитах: использование DMC-r для сравнения входной и выходной мощности

Практические советы

• Перед установкой проверьте размер выреза - он должен точно соответствовать 96×96 мм, иначе прибор не войдёт
• При подключении RS-485 используйте двужильный экранированный кабель, заземлите экран только с одной стороны
• Для долгой службы избегайте установки рядом с источниками тепла (например, контакторами или преобразователями частоты)
• Если в системе много приборов DMC-r, задавайте им уникальные адреса MODBUS (1–247) и следите за скоростью передачи (обычно 9600 бод)
• При первом включении - сбросьте настройки до заводских, чтобы избежать конфликта с прошлыми параметрами
