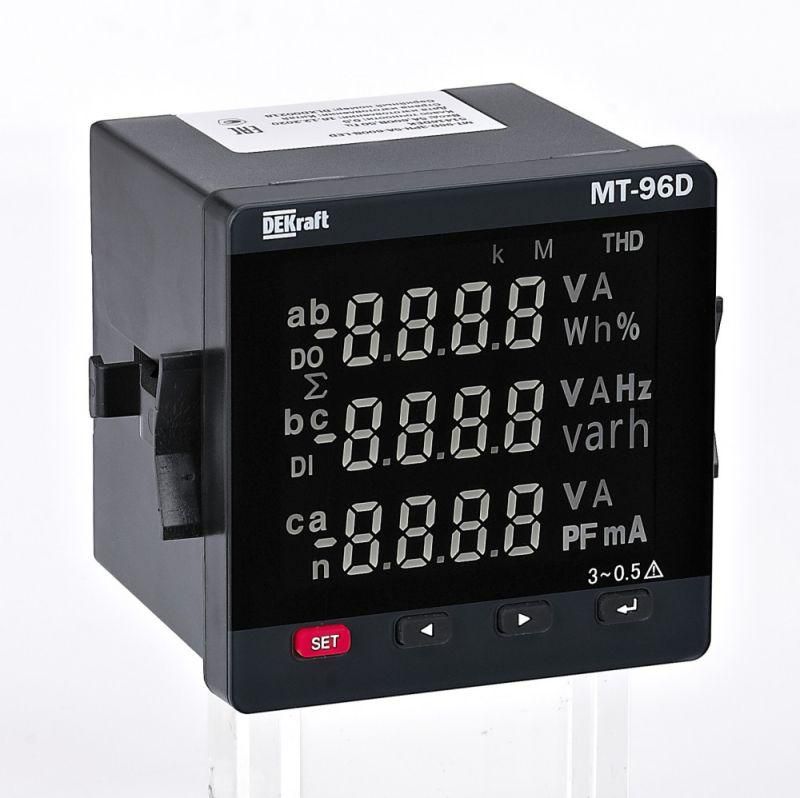

Мультиметр цифровой 96х96мм трехфазный, вход 600В 5А, LED-дисплей МТ-96D | 51416DEK DEKraft APC

Мультиметр цифровой трехфазный МТ-96D от DEKraft - компактный прибор для измерения электрических параметров в трёхфазных сетях до 600 В, предназначен для установки на щитах управления и контроля энергопотребления оборудования.

Назначение и область применения

МТ-96D применяется для постоянного мониторинга параметров трёхфазных электрических цепей: напряжения, тока, активной и реактивной мощности, коэффициента мощности, частоты. Подходит для установки в распределительных щитах промышленных объектов, на станках, насосных станциях, системах кондиционирования и других устройствах, где требуется точный контроль качества электроэнергии.

Технические характеристики

• Тип индикации: цифровой LED-дисплей
• Диапазон измерения напряжения: 0–600 В
• Максимальное измеряемое значение: 999.9 (по шкале)
• Класс точности: 0.5 - обеспечивает высокую достоверность показаний
• Частота сети: 50 Гц (только для сетей с фиксированной частотой)
• Напряжение питания: 220 В (прибор питается от измеряемой сети)
• Способ монтажа: врезной / на лицевую панель
• Размеры: 96×96 мм (стандартный формат для панелей)
• Модульная ширина: 6 модулей (соответствует DIN-стандарту)
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

МТ-96D устанавливается в панели через круглое отверстие 88–90 мм. Для работы требуются три фазы и ноль - прибор подключается напрямую к измеряемой цепи. Напряжение питания берётся с одной из фаз, поэтому не нужен внешний источник. Клеммы рассчитаны на ток до 5 А; при больших токах необходимо использовать трансформаторы тока. Установка возможна в щитах с классом защиты IP54 и выше.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для устройств класса II (двойная изоляция). Работает в пределах температур от -10C до +50C. Применяется в помещениях с нормальной влажностью. Не предназначен для взрывоопасных зон. Отсутствие сертификата CE не влияет на безопасность при использовании в рамках РФ и стран СНГ.

Преимущества

• Один прибор заменяет несколько аналоговых - измеряет сразу несколько параметров: U, I, P, Q, S, cosφ, f
• Высокая точность (класс 0.5) позволяет использовать его для учёта и диагностики
• LED-дисплей хорошо виден даже при слабом освещении
• Автономное питание от сети снижает затраты на дополнительные источники
• Стандартный размер 96×96 мм совместим с большинством существующих щитов

Ограничения применения

• Не работает с постоянным током - только с переменным 50 Гц
• Максимальный ток 5 А - для нагрузок свыше этого значения необходимы трансформаторы тока
• Не имеет функции записи данных - показания доступны только в реальном времени
• Не поддерживает протоколы передачи данных (Modbus, RS485 и др.)
• Не рекомендован для открытых площадок без защиты от пыли и влаги

Примеры использования

• Контроль потребления на промышленном конвейере с асинхронными двигателями
• Учёт реактивной мощности в системах кондиционирования воздуха
• Мониторинг коэффициента мощности на участке с большим количеством преобразователей частоты
• Диагностика перекоса фаз в распределительном щите

Практические советы

• Перед установкой проверьте соответствие напряжения сети 220 В +-10% - при завышенном напряжении возможны сбои в работе
• При подключении токовых цепей соблюдайте полярность - неверное подключение исказит показания реактивной мощности
• Для точного измерения реактивной мощности используйте только сбалансированные трёхфазные системы
• При монтаже в щитах с высокой вибрацией закрепите корпус дополнительно винтами
• Замена прибора: если вы используете старый МТ-96D от DEKraft, новый артикул 51416dek можно менять без изменения габаритов и схемы подключения
