Многофункциональный измеритель OptiMer-M500-F120-400-5-220-R4-11-0-УХЛ3 | 351302 КЭАЗ

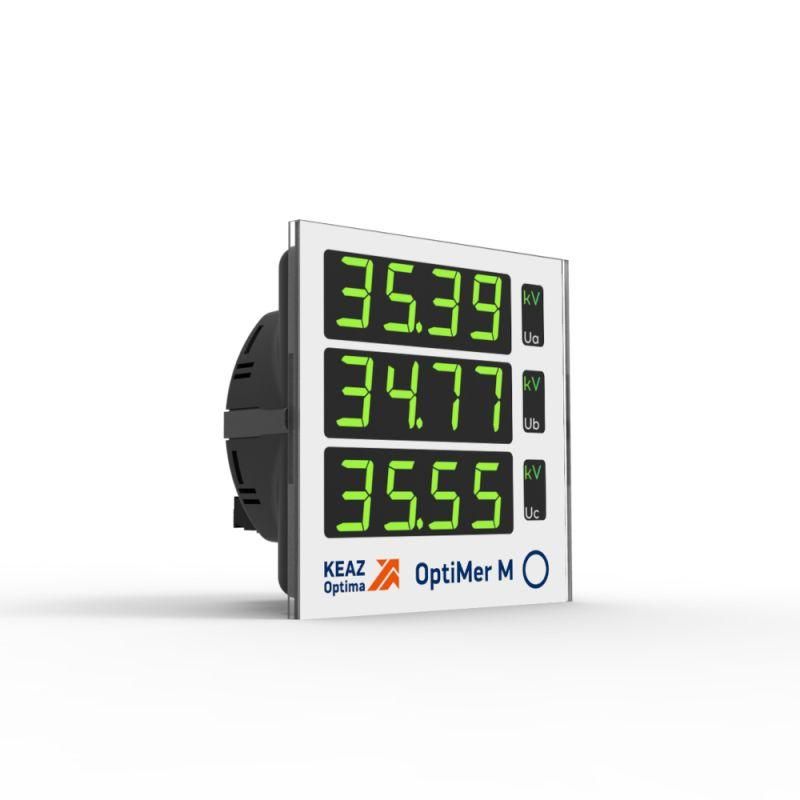

Многофункциональный измеритель OptiMer M500-F120-400-5-220-R4-11-0-УХЛ3 от КЭАЗ - это компактный цифровой прибор для точного контроля электрических параметров в трёхфазных сетях. Он заменяет несколько устройств: амперметр, вольтметр, ваттметр, фазометр и частотомер, снижает сложность монтажа и повышает надёжность системы автоматизации.

Назначение и область применения

Многофункциональный измеритель OptiMer M500-F120-400-5-220-R4-11-0-УХЛ3 предназначен для постоянного мониторинга электрических параметров в промышленных системах. Он измеряет ток, напряжение, активную и реактивную мощность, коэффициент мощности, частоту сети и другие величины с классом точности 0,2. Подходит для установки на щитах управления, в цепях питания оборудования, на подстанциях и в системах АСУ ТП. Применяется на заводах, в энергообъектах, на конвейерах, насосных станциях и других объектах с высокими требованиями к точности учёта.

Технические характеристики

• Класс точности: 0,2 - обеспечивает высокую достоверность показаний для учётных и управляющих задач
• Подключение: трёхфазная сеть с напряжением до 400 В (номинал указан в модели)
• Измеряемые параметры: ток, напряжение, активная/реактивная/полная мощность, коэффициент мощности, частота
• Функция записи осциллограмм - сохраняет временные диаграммы аварийных режимов для анализа
• Степень защиты: УХЛ3 - рассчитан на работу в условиях повышенной влажности, перепадов температур и запылённости
• Питание: 220 В переменного тока - совместим с большинством промышленных шин управления
• Размеры и форм-фактор: соответствует стандартным габаритам для монтажа в щитах (по типовой конструкции OptiMer M120)

Совместимость и монтаж

Многофункциональный измеритель OptiMer M500-F120-400-5-220-R4-11-0-УХЛ3 имеет модульную конструкцию. Основной блок можно дополнять функциональными модулями, которые подключаются напрямую к корпусу. Для монтажа требуется стандартный вырез в щите - размеры соответствуют сериям OptiMer M120. Клеммы для подключения токовых цепей и напряжения расположены снизу, что удобно при прокладке проводов. Обязательно соблюдать полярность при подключении трансформаторов тока. Настоятельно рекомендуется использовать экранированные кабели для сигналов, особенно при работе рядом с частотниками.

Модули расширения

• 8DI/3DO: 8 дискретных входов для сигнализации состояния (например, положение контактора) и 3 релейных выхода для управления внешними устройствами
• 8DI/3AO: 8 дискретных входов + 3 аналоговых выхода (0–5 мА, 0–20 мА, 4–20 мА, 4–12–20 мА) - для передачи значений в PLC или SCADA
• 14DI: увеличенный набор дискретных входов - подходит для комплексных систем сбора данных
• Ethernet + RS-485: интерфейсы для связи с системами автоматизации; поддерживаются протоколы Modbus RTU/TCP, IEC 60870-5-104, IEC 61850 MMS, SNTP - обеспечивают интеграцию с любыми современными АСУ ТП

Безопасность и стандарты

Многофункциональный измеритель OptiMer M500-F120-400-5-220-R4-11-0-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международным нормам для промышленных измерительных приборов. Сертифицирован для работы в зонах с повышенной электромагнитной помехоустойчивостью. Защита от перенапряжений реализована на уровне входных цепей. Прибор не содержит взрывоопасных элементов и не требует специальных мер безопасности при обслуживании, кроме стандартных правил работы с оборудованием под напряжением.

Преимущества

• Замена нескольких приборов одним устройством - экономия места в щите и снижение числа точек отказа
• Высокая точность 0,2 - подходит для коммерческого учёта электроэнергии
• Встроенная запись осциллограмм - позволяет анализировать причины аварий без дополнительного оборудования
• Гибкая система модулей - возможность адаптировать функционал под конкретную задачу без замены всего устройства
• Поддержка промышленных протоколов - легко интегрируется в существующие системы автоматизации

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменный ток 50/60 Гц
• Требует подключения через трансформаторы тока при измерении токов выше 5 А - сам прибор не рассчитан на прямое включение больших нагрузок
• Максимальная рабочая температура ограничена условиями УХЛ3 - не следует применять в средах с температурой ниже -40 C или выше +55 C
• Модули расширения не являются универсальными - необходимо точно выбирать модель согласно потребностям
• Не имеет встроенной батареи - при отключении питания теряются данные осциллограмм, если не используется внешний источник бесперебойного питания

Примеры использования

• На участке производства: контроль нагрузки на станках, регистрация скачков тока при старте двигателей
• В распределительном щите: учёт расхода энергии по цехам с выводом данных в SCADA
• На насосной станции: мониторинг коэффициента мощности для оптимизации работы конденсаторных установок
• В АСУ ТП предприятия: сбор данных по всем фазам через Ethernet и Modbus TCP для аналитических отчётов

Практические советы

• Перед монтажом проверьте соответствие номинального напряжения сети (220 В) и токового диапазона (до 400 А) - указанные значения в артикуле должны совпадать с вашей системой
• При использовании модуля Ethernet - задайте IP-адрес и настройте протокол сразу после первого включения
• Для долговечности работы используйте качественные трансформаторы тока с классом точности не хуже 0,5
• Если нужна запись осциллограмм - подключите карту памяти (если предусмотрено) или настройте отправку данных на сервер через Modbus
• Обращайте внимание на маркировку клемм: L1/L2/L3/N и TA1/TA2 - неверное подключение приведёт к искажению показаний
• Для сервисного обслуживания - доступ к внутренней части возможен только при отключенном питании; не открывайте корпус в процессе работы
