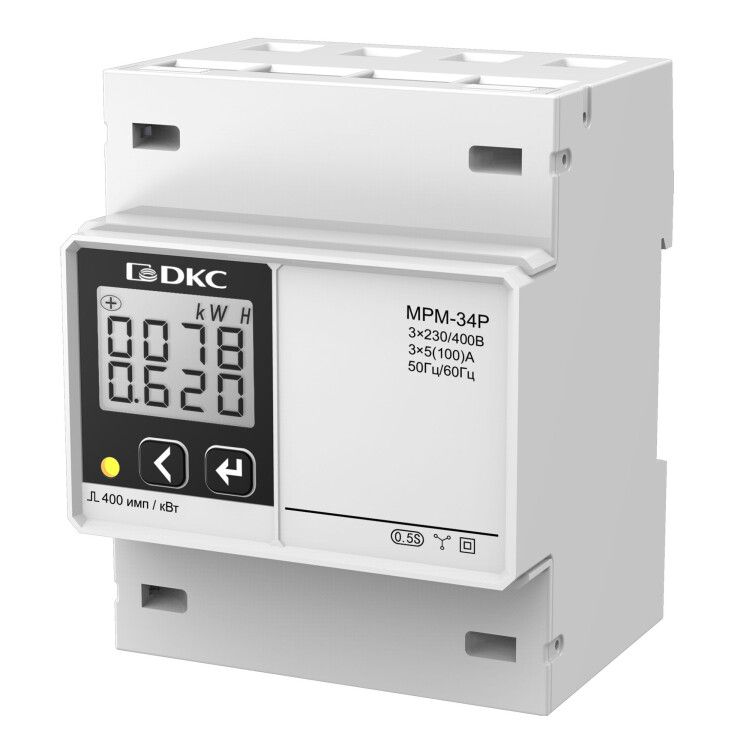

Многофункциональное измерительное устройство МРМ, LCD дисплей на DIN-рейку | MPM-34P DKC ДКС

Измерительное устройство многофункциональное LCD дисплей DIN-рейка DKC (артикул mpm-34p) - компактный прибор для контроля реактивной мощности и других параметров сети, установленный на DIN-рейку. Подходит для автоматических щитов в промышленных и коммерческих объектах.

Назначение и область применения

Устройство предназначено для постоянного мониторинга электрических параметров в сетях переменного тока. Основная функция - измерение реактивной мощности, что позволяет выявить перегрузки и неэффективное использование энергии. Также поддерживает учёт потребления и анализ качества электроэнергии. Применяется в распределительных щитах заводов, офисных зданий, ЖЭКов и на участках с большим количеством индукционных нагрузок - например, двигатели, трансформаторы, сварочные аппараты.

Технические характеристики

• Тип установки: монтаж на DIN-рейку 35 мм
• Индикация: цветной LCD-дисплей для отображения текущих значений
• Основная измеряемая величина: реактивная мощность (Q)
• Поддерживаемые параметры: активная и реактивная мощность, коэффициент мощности, частота, напряжение, ток (по данным производителя)
• Питание: от сети 220 В/50 Гц (через измеряемую цепь)
• Класс точности: не указан - рекомендуется использовать в системах вторичного контроля, не для коммерческого учёта

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются клеммы на задней панели - входные провода подключаются последовательно к фазному проводу и параллельно к напряжению. Установка требует отключения питания. Кабели должны иметь сечение до 2,5 мм2. Не допускается подключение к высоковольтным цепям выше 690 В. Обязательна правильная полярность при подключении токовых цепей - неверное подключение исказит показания реактивной мощности.

Преимущества

• Компактный корпус экономит место в шкафу
• LCD-экран обеспечивает четкое отображение даже при слабом освещении
• Автоматическое определение направления потока реактивной мощности
• Не требует внешнего источника питания - питается от измеряемой сети
• Стабильно работает при температуре от –10C до +55C

Ограничения применения

• Не предназначен для коммерческого учёта электроэнергии - класс точности не сертифицирован для этого
• Не имеет защиты от скачков напряжения выше 800 В - требуется дополнительная защита в условиях нестабильной сети
• Не поддерживает протоколы передачи данных (Modbus, RS485) - данные доступны только через экран
• Не рассчитан на работу в средах с повышенной запылённостью или влагой - IP-класс не указан, эксплуатация возможна только внутри закрытых щитов

Примеры использования

• Контроль эффективности работы системы компенсации реактивной мощности на заводе
• Выявление перегрузки трансформаторов по реактивной составляющей в торговом центре
• Мониторинг качества энергии перед подключением чувствительного оборудования (ЧПУ, медицинские приборы)
• Аудит энергоэффективности в административном здании без замены основного счётчика

Практические советы

• Перед установкой проверьте соответствие номинального напряжения вашей сети - устройство рассчитано на 220–240 В
• При использовании нескольких приборов одного типа убедитесь, что они подключены к одной фазе и имеют одинаковые параметры срабатывания
• Не используйте устройство в качестве единственного средства контроля - сочетайте с другими приборами для комплексного анализа
• Обслуживание не требуется - при появлении мерцания экрана или некорректных показаний замените прибор
• Для долгосрочного наблюдения за трендами рекомендуется вести журнал показаний вручную - устройство не сохраняет историю
