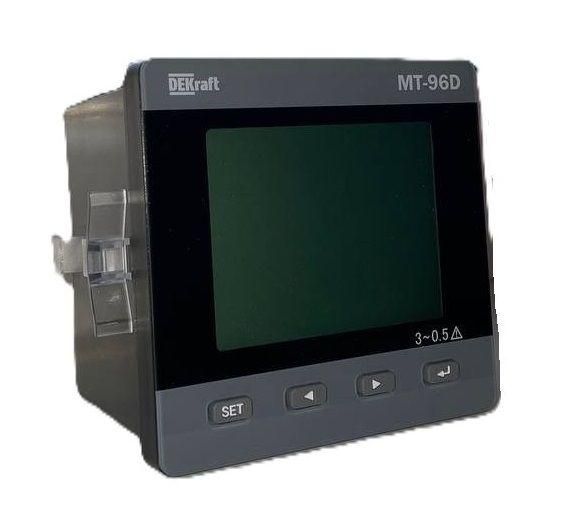

Мультиметр 96х96мм трехфазный, вход 600В 1А, THD+multi-tariff, RS485, МТ-96D - 51512DEK APC

Мультиметр 96х96мм трехфазный, вход 600В 1А, THD+multi-tariff, RS485, серия МТ-96D от DEKraft - это компактный цифровой прибор для точного измерения и учета электроэнергии в трёхфазных сетях до 600 В. Подходит для установки в щитовые шкафы промышленных объектов, где требуется контроль качества энергии и многоставочная тарификация.

Назначение и область применения

Мультиметр 96х96мм трехфазный, вход 600В 1А, THD+multi-tariff, RS485, серия МТ-96D предназначен для измерения и учёта электрических параметров в трёхфазных цепях переменного тока частотой 50 Гц. Он фиксирует напряжение, ток, активную, реактивную и полную мощность, коэффициент мощности, частоту сети, уровень гармонических искажений (THD) и потребление энергии по нескольким тарифным зонам. Устройство применяется в системах автоматизированного контроля и учёта электроэнергии (АИИС КЭ): на производствах, в ЖКХ, торговых центрах, логистических комплексах и других объектах с высокими требованиями к качеству питания.

Технические характеристики

• Форм-фактор: 96×96 мм - стандартный размер для монтажа в панели
• Рабочее напряжение: до 600 В (переменный ток, 50 Гц)
• Токовый вход: до 1 А - совместим с внешними трансформаторами тока (ТТ)
• Поддерживает измерение THD (Total Harmonic Distortion) - показатель качества электроэнергии
• Multi-tariff - учёт энергии по нескольким тарифам (например, день/ночь/пик)
• Интерфейс связи: RS485 - для передачи данных в системы сбора информации (SCADA, АИИС КЭ)
• Тип сигнала: цифровая обработка аналогового сигнала через дискретизацию
• Частота сети: 50 Гц

Совместимость и монтаж

Устройство устанавливается в панель с отверстием 92×92 мм. Для работы с токами выше 1 А необходимо использовать внешние трансформаторы тока (ТТ) с выходом 1 А. Клеммы для подключения напряжения и тока расположены на задней стенке корпуса - доступны после установки в панель. Коммуникационный интерфейс RS485 требует двухпроводной линии с терминирующими резисторами на концах шины. Напряжение питания прибора внутреннее - от измеряемой сети, внешний источник не нужен.

Безопасность и стандарты

Прибор соответствует общим требованиям безопасности для измерительных устройств в промышленных условиях. Производитель указывает применение технологии цифровой обработки сигналов, что снижает влияние помех. Однако явного указания на соответствие ГОСТ, IEC или другим нормам в предоставленных данных нет - рекомендуется проверить документацию завода-изготовителя для официального подтверждения.

Преимущества

• Один прибор заменяет несколько функциональных модулей: вольтметр, амперметр, счетчик, анализатор гармоник и тарифный регистратор
• RS485 позволяет интегрировать устройство в существующую систему удалённого мониторинга без дополнительных контроллеров
• Измерение THD даёт возможность выявлять проблемы с качеством электроэнергии - перегрузки, несинусоидальность, влияние нагрузок типа ЧРП
• Многотарифный режим поддерживает оплату по графику - экономически выгодно для предприятий с изменяющейся нагрузкой
• Модульная конструкция серии МТ-96D обеспечивает унификацию монтажа с другими приборами DEKraft

Ограничения применения

• Не работает с постоянным током - только переменный ток 50 Гц
• Максимальный ток 1 А - нельзя подключать напрямую к силовым проводникам; обязательно использование ТТ
• Нет встроенного экрана для отображения всех параметров одновременно - данные выводятся через RS485 или кнопки просмотра (если есть)
• Не имеет встроенной батареи - потеря питания = потеря текущих значений (без сохранения в энергонезависимой памяти указано)
• Отсутствуют данные о классе точности - важный параметр для коммерческого учёта; требуется уточнение у производителя

Примеры использования

• На участке с ЧРП - контроль уровня гармоник (THD) и предотвращение перегрева трансформаторов
• В торговом центре - учёт энергии по ночному и дневному тарифам для распределения затрат между арендаторами
• На производстве - интеграция в SCADA-систему для мониторинга нагрузки по фазам и выявления дисбаланса
• В жилом доме с тепловыми насосами - регистрация потребления и анализ качества сети при запуске мощных нагрузок

Практические советы

• Перед монтажом проверьте посадочные размеры - отверстие в панели должно быть точно 92×92 мм
• При использовании ТТ соблюдайте полярность и не допускайте холостого хода вторичной обмотки
• Линия RS485 должна быть экранированной, с заземлением экрана в одной точке - иначе возможны помехи
• Для коммерческого учёта запросите у производителя протокол калибровки и класс точности - без этого прибор не может быть принят за основной счётчик
• Если планируете масштабирование - выбирайте другие модели серии МТ-96D с тем же форм-фактором для единообразия
