Мультиметр (SMART SMD-тестер) MS8911 MASTECH | 13-2049 SDS MEET

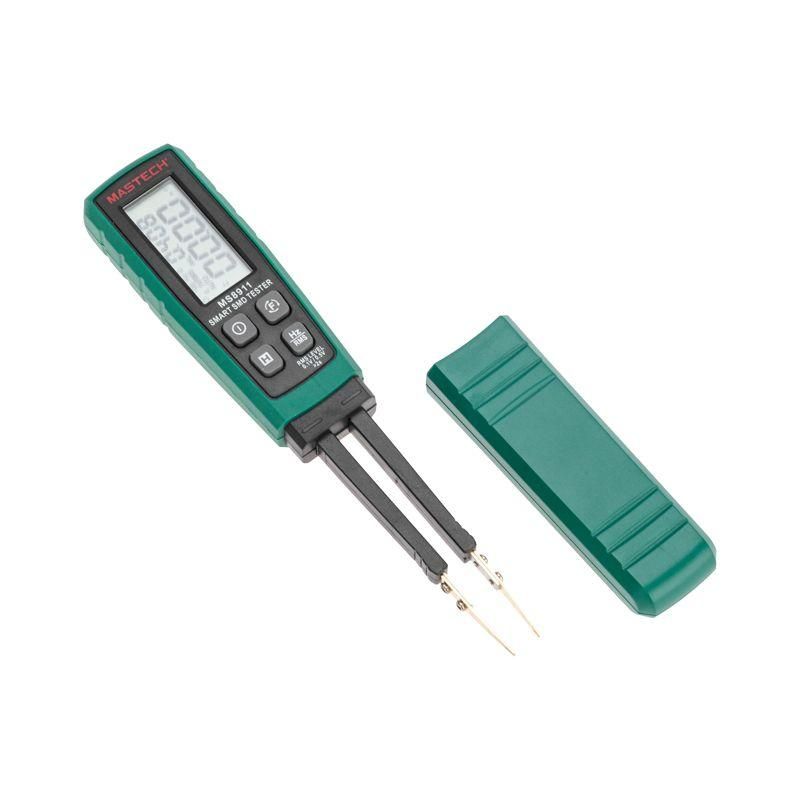

Мультиметр SMART SMD-тестер MS8911 - компактный прибор в форме пинцета, предназначенный для точного измерения сопротивления и ёмкости SMD-компонентов, а также проверки целостности цепи и диодов. Бренд Mastech и артикул MS8911 делают этот инструмент популярным среди ремонтников печатных плат и сборщиков электроники.

Назначение и область применения

Мультиметр SMART SMD-тестер MS8911 создан для работы с микросхемами и другими SMD-элементами - теми, что установлены на печатных платах смартфонов, планшетов, материнских плат и другой миниатюрной электроники. Его форма как пинцета позволяет легко фиксировать и тестировать компоненты, которые невозможно надёжно зажать стандартными щупами. Подходит для ремонта, диагностики, контроля качества при сборке и лабораторных работах с поверхностно-mount компонентами.

Технические характеристики

• Измерение сопротивления: от 0,01 Ом до 20 МОм, с шагом разрешения до 0,01 Ом; точность +-(1–3)% + несколько единиц младшего разряда
• Измерение ёмкости: от 0,1 пФ до 600 000 мкФ (600 мФ); разрешение до 0,1 пФ
• Измерение индуктивности: от 0,1 мкГн до 200 Гн; разрешение до 0,1 мкГн
• Проверка диодов и целостности цепи: есть, с звуковой сигнализацией при замыкании
• Дисплей: 6000 отсчётов, ЖК-экран
• Выбор диапазона: автоматический (Auto Range) и ручной через кнопку FUNC
• Память данных (Data Hold): да - фиксирует текущее показание
• Автоматическое отключение: включено для экономии батареи
• Питание: одна батарейка CR2450, 3 В
• Габариты: 186×35×23,6 мм
• Вес: 90 г
• Категория безопасности: CAT II - для измерений в бытовых и слаботочных сетях

Совместимость и монтаж

Мультиметр SMART SMD-тестер MS8911 не требует внешних адаптеров или проводов. Щупы - это два тонких металлических контакта, расположенные на концах корпуса. Они совместимы с любыми SMD-деталями, включая 0402, 0603, QFN, BGA и другие. Щупы съёмные - при повреждении их можно заменить на аналогичные. Устройство работает сразу после установки батарейки CR2450, никаких настроек не требуется.

Безопасность и стандарты

Категория измерений CAT II означает, что прибор безопасен для использования в бытовых и низковольтных системах - например, при работе с платами питания, USB-устройствами, контроллерами. Не предназначен для измерений в высоковольтных цепях (220 В сети, силовые шины, освещение). Не используйте прибор в условиях повышенной влажности, перегрева или воздействия химических веществ.

Преимущества

• Форма пинцета обеспечивает точную фиксацию маленьких компонентов без случайных замыканий
• Автоматический выбор диапазона снижает риск ошибок при измерениях
• Высокая чувствительность - способен измерять ёмкость до 0,1 пФ и сопротивление ниже 0,01 Ом
• Звуковая индикация целостности цепи ускоряет поиск обрывов
• Лёгкий вес и компактность позволяют использовать прибор одной рукой
• Сменные щупы продлевают срок службы устройства

Ограничения применения

• Не измеряет постоянный и переменный ток - функции амперметра отсутствуют
• Не измеряет напряжение - нельзя использовать как вольтметр
• Частотный анализ переменного тока недоступен - не подходит для анализа сигналов
• Работает только с пассивными компонентами: резисторами, конденсаторами, катушками, диодами
• Не рассчитан на длительную работу в режиме непрерывного тестирования - возможен перегрев щупов
• Требует осторожного обращения: удары или изгиб корпуса могут повредить внутреннюю схему

Примеры использования

• Проверка исправности SMD-конденсатора на материнской плате ноутбука перед заменой
• Определение номинала резистора на плате, где маркировка стёрлась
• Поиск обрыва в дорожке между двумя выводами QFN-чипа
• Тестирование полярности и пробоя диода в LED-матрице
• Контроль ёмкости керамического конденсатора 100 нФ на плате Wi-Fi модуля

Практические советы

• Перед измерением всегда выключайте питание платы - даже небольшое напряжение может исказить результат
• Для точных измерений сопротивления менее 1 Ома держите щупы плотно, чтобы исключить контактное сопротивление
• При измерении ёмкости более 10 мкФ - дождитесь стабилизации показаний, они могут колебаться первые секунды
• Заменяйте батарейку CR2450 при появлении значка “LOW BAT” - слабый заряд влияет на точность
• Храните прибор в сухом месте, избегайте попадания пыли в щупы - она вызывает ложные показания
• Если щупы деформированы - замените их, а не пытайтесь согнуть обратно: это нарушает механическую точность
