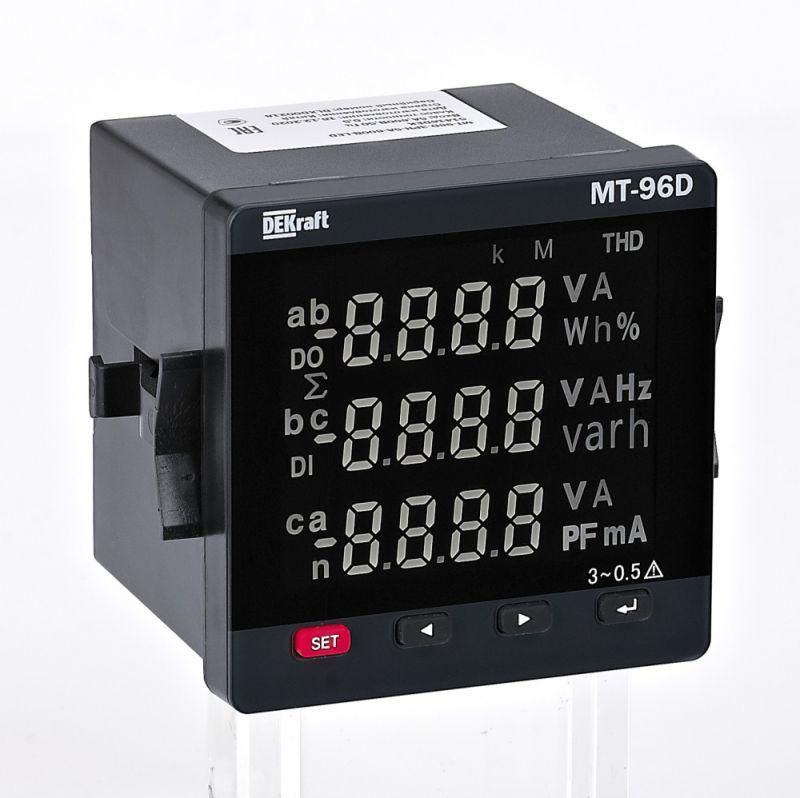

Мультиметр цифровой 96х96мм трехфазный, вход 600В 1А, RS485, LED-дисплей МТ-96D | 51421DEK DEKraft APC

Мультиметр цифровой трехфазный серии МТ-96D от DEKraft (артикул 51421dek) предназначен для постоянного мониторинга параметров трёхфазной электросети: напряжения, тока, мощности и частоты. Устройство устанавливается в щитовые шкафы и передаёт данные через RS485, что делает его подходящим для автоматизированных систем контроля.

Назначение и область применения

Мультиметр цифровой трехфазный МТ-96D применяется для непрерывного измерения и отображения ключевых параметров трёхфазных сетей переменного тока частотой 50 Гц. Подходит для использования в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах управления энергией. Обеспечивает сбор данных для учёта, диагностики перегрузок и анализа качества электроэнергии.

Технические характеристики

• Измеряемые параметры: напряжение (0–600 В), ток (0–1 А), активная и реактивная мощность, частота, коэффициент мощности
• Класс точности: 0.5 - обеспечивает высокую достоверность показаний для промышленного учёта
• Дисплей: LED, яркий и читаемый даже при слабом освещении
• Питание: 220 В - подключение к сети напрямую, без внешнего блока питания
• Интерфейс связи: RS485 - позволяет интегрировать устройство в системы SCADA, PLC и другие промышленные сети
• Размеры: 96×96 мм - соответствует стандартному формату для встраивания в панели
• Гарантия: 36 месяцев

Совместимость и монтаж

Мультиметр МТ-96D монтируется врезным способом в панель щита. Отверстие для установки должно иметь размеры 92×92 мм. Клеммы для подключения фаз, нуля и сигнала RS485 расположены сзади устройства. Для работы требуется подключение к трём фазам, нулевому проводу и питанию 220 В. Коммуникация по RS485 требует экранированного двужильного кабеля с заземлением экрана на одном конце. Совместим с большинством промышленных контроллеров и ПО, поддерживающими протокол Modbus RTU.

Безопасность и стандарты

Устройство рассчитано на работу в сетях до 600 В. Соответствует требованиям безопасности для оборудования класса защиты II. Применяется в помещениях с уровнем загрязнения 2 и степенью защиты IP20. Не предназначен для установки во взрывоопасных зонах или на открытых площадках без корпуса.

Преимущества

• Одновременная регистрация всех основных параметров трёхфазной сети - нет необходимости в нескольких приборах
• LED-дисплей обеспечивает чёткое отображение значений без задержек
• RS485 позволяет удалённо собирать данные и настраивать параметры через ПК или HMI
• Высокий класс точности 0.5 - подходит для коммерческого учёта энергии
• Автономное питание от 220 В исключает необходимость в дополнительном источнике

Ограничения применения

• Не измеряет постоянный ток - работает только с переменным током 50 Гц
• Максимальный ток 1 А - не подходит для прямого подключения к силовым цепям выше этого значения; требуется использование трансформаторов тока
• Нет встроенного реле - хотя в описании серии указан релейный выход, в конкретной модели он не предусмотрен
• Не защищён от пыли и влаги (IP20) - требует установки внутри закрытого щита
• Не имеет встроенной батареи - при отключении питания теряются временные данные без внешней системы хранения

Примеры использования

• Контроль нагрузки на участке конвейера с несколькими двигателями
• Учёт потребления энергии на производственной линии с возможностью выгрузки данных в ERP-систему
• Мониторинг качества электроэнергии: определение перекоса фаз, гармоник, просадок напряжения
• Интеграция в систему автоматического регулирования мощности на основе реального потребления

Практические советы

• Перед установкой проверьте соответствие номинального тока вашей цепи - если ток превышает 1 А, используйте трансформаторы тока с коэффициентом преобразования
• Подключайте RS485 последовательно, не допуская ответвлений; длина кабеля не должна превышать 1200 метров
• Для настройки параметров (например, коэффициента трансформации) используйте специализированное ПО от DEKraft или стороннее, совместимое с Modbus RTU
• Обращайте внимание на полярность при подключении кабеля RS485 - A/B должны соответствовать выводам контроллера
• При замене старого аналогового прибора на МТ-96D убедитесь, что место в щите соответствует габаритам 96×96 мм
