Мультиметр цифровой M830B EKF Master | In-180701-bm830B

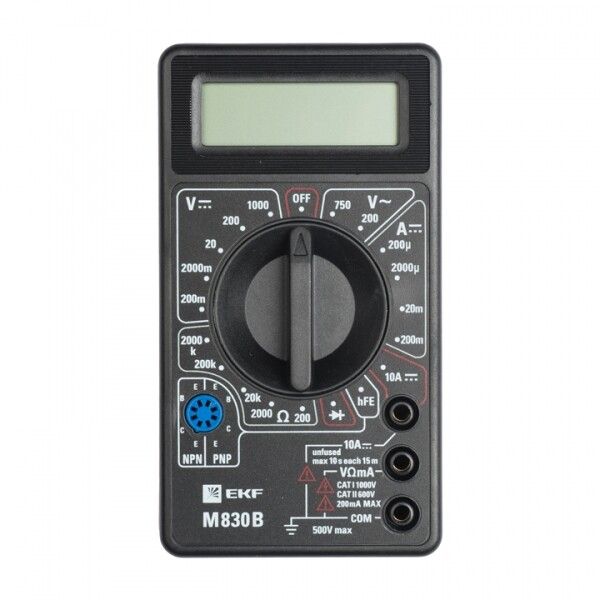

Мультиметр цифровой M830B от EKF - компактный и надёжный прибор для измерения напряжения, тока и сопротивления в бытовых и профессиональных задачах. Подходит для диагностики цепей, проверки исправности розеток, выключателей и кабелей. Артикул in-180701-bm830b соответствует серии Basic, рассчитанной на частое использование в условиях ограниченного бюджета.

Назначение и область применения

Мультиметр цифровой M830B предназначен для базовой электротехнической диагностики. Он позволяет проверять наличие напряжения, измерять силу тока, определять сопротивление проводников, тестировать диоды и контролировать целостность цепей. Удобен для электриков, слесарей-ремонтников, мастеров по обслуживанию оборудования и домашних пользователей. Применяется в квартирах, офисах, на производстве - например, для проверки работоспособности розеток, выключателей, кабелей, плат управления, двигателей и освещения.

Технические характеристики

• Измеряемое напряжение переменного тока (AC): до 750 В
• Измеряемое напряжение постоянного тока (DC): до 1000 В
• Измеряемый ток постоянного тока (DC): до 10 А
• Диапазон сопротивления: от 0,1 Ом до 2 МОм
• Разрешение по напряжению: 0,1 мВ (DC), 100 мВ (AC)
• Разрешение по току: 0,1 мкА
• Разрешение по сопротивлению: 0,1 Ом
• Ручной выбор диапазона измерения - требуется ручная установка предела перед каждым измерением
• Тип индикации: цифровой ЖК-дисплей с мультидисплеем (отображает одновременно несколько значений)
• Питание: батарейка 9 В (тип Крона)
• Функции: проверка целостности цепи (звуковой сигнал), тестирование диодов, измерение сопротивления
• Категория безопасности: CAT II - предназначено для работы в бытовых сетях и на оборудовании, подключенном через розетку
• Гарантия: 12 месяцев

Совместимость и монтаж

Мультиметр цифровой M830B не требует монтажа - он портативный и используется вручную. Для работы необходимы два щупа (входят в комплект). Подключение к объекту измерения осуществляется путём прикосновения щупов к контрольным точкам: выводам розетки, клеммам проводов, контактам плат. Обязательно соблюдайте полярность при измерении постоянного тока и напряжения. Щупы должны иметь целую изоляцию - трещины или оголённые жилы недопустимы.

Безопасность и стандарты

Прибор соответствует категории безопасности CAT II, что означает допустимое применение в бытовых и коммерческих сетях с напряжением до 1000 В, где вероятность переходных процессов (скачков напряжения) невысока. Не используйте M830B в распределительных щитах, на шинах высокого напряжения или в промышленных системах с возможностью импульсных перенапряжений - для этого нужны приборы CAT III/CAT IV. Перед измерением всегда отключайте питание, если проверяете сопротивление или целостность цепи. Не измеряйте ток выше 10 А - это может повредить внутренний предохранитель.

Преимущества

• Высокая точность измерений благодаря цифровому дисплею и низкому уровню погрешности
• Звуковой сигнал при проверке целостности - удобно при работе в темноте или когда руки заняты
• Мультидисплей позволяет видеть текущий режим и значение одновременно
• Автоматическое отключение питания экономит заряд батареи
• Простая и понятная система переключения режимов - подходит даже новичкам
• Надёжная сборка корпуса, устойчивая к механическим воздействиям

Ограничения применения

• Не подходит для измерения токов выше 10 А - для больших нагрузок нужен кламп-мультиметр
• Не имеет функции измерения емкости, частоты или температуры
• Ручной выбор диапазона требует внимания - неправильный выбор может привести к ошибке или перегрузке
• Категория CAT II ограничивает применение в промышленных распределительных щитах и на вводах
• Не является мегаомметром - для точной проверки изоляции кабелей на десятки и сотни мегаом лучше использовать специализированный прибор
• Питание от батарейки 9 В - при длительной эксплуатации потребуется частая замена

Примеры использования

• Проверка розетки: измерьте напряжение между фазой и нулём - должно быть около 220 В; затем проверьте целостность заземления
• Поиск обрыва в кабеле: приложите щупы к обоим концам провода - при исправной цепи будет звуковой сигнал и сопротивление менее 1 Ом
• Тест диода: подключите щупы к аноду и катоду - при правильной полярности покажет падение напряжения (~0,5–0,7 В); при обратной - “OL”
• Обнаружение утечки изоляции: при измерении сопротивления между фазой и заземлением - если показания ниже 1 МОм, есть риск пробоя
• Диагностика выключателя: при включённом положении сопротивление должно стремиться к нулю, при выключенном - к бесконечности

Практические советы

• Перед измерением сопротивления всегда отключайте питание - попытка измерить сопротивление под напряжением может повредить прибор
• При проверке длинных кабелей учтите сопротивление самих щупов - оно составляет ~0,2–0,5 Ом, что влияет на точность при измерении очень малых сопротивлений
• Для долгих операций используйте батарейку нового образца - старая может давать некорректные показания
• Не оставляйте мультиметр в местах с повышенной влажностью - хотя IP-класс не указан, внутренние компоненты чувствительны к конденсату
• При использовании в условиях пыли или грязи протирайте контакты щупов и входы прибора - оксидация снижает точность
• Часто проверяйте предохранитель внутри прибора - при случайном превышении тока он перегорает, и дальнейшие измерения становятся невозможны
• Для работы с высокими напряжениями (до 1000 В) используйте изолирующие перчатки и соблюдайте правила безопасной работы
