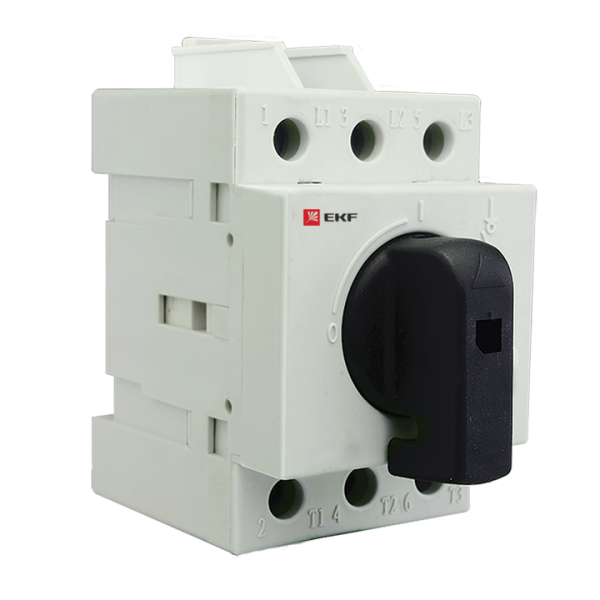

Рубильник модульный MS-25A 3P на DIN-рейку | ms-25d EKF

Рубильник модульный MS-25A 3P на DIN-рейку от EKF предназначен для ручного отключения и включения трёхфазных цепей до 25 А в распределительных щитах. Этот рубильник MS-25A 3P обеспечивает надёжное механическое размыкание цепи и может использоваться как главный выключатель в системах питания жилых и общественных зданий.

Назначение и область применения

Рубильник модульный MS-25A 3P применяется для ручного коммутирования трёхфазных цепей переменного тока частотой 50 Гц. Он служит для безопасного отключения электрооборудования при обслуживании, ремонте или аварийных ситуациях. Подходит для установки в вводно-распределительных устройствах (ВРУ), этажных щитах, пунктах управления насосами, вентиляцией, конвейерами и другими нагрузками до 28,5 кВт. Может работать под нагрузкой - не требует предварительного отключения потребителей перед операцией переключения.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальное напряжение: 230–400 В - работает в сетях с линейным напряжением до 400 В;
• Номинальная мощность при 400 В: 28,5 кВт - максимальная активная мощность трёхфазной нагрузки, которую можно отключать;
• Тип управления: поворотный рычаг - удобное и наглядное положение «ВКЛ/ОТКЛ»;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - устанавливается внутри закрытого щита;
• Максимальное сечение кабеля: 16 мм2 - подходит для медных проводов до этого сечения;
• Условный номинальный ток короткого замыкания: 1 кА - способен выдерживать кратковременные токи КЗ до этой величины без разрушения;
• Номинальный кратковременно выдерживаемый ток: 0,5 кА - длительность выдерживания тока КЗ определяется временем срабатывания автоматического выключателя;
• Количество модулей DIN: 2 - занимает два стандартных модуля шириной 17,5 мм каждый;
• Климатическое исполнение УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в условиях повышенной влажности, но без прямого попадания воды;
• Присоединение: винтовые зажимы - надёжное и проверенное соединение;
• Нормативный документ: ГОСТ Р 50030.3-99 (МЭК 60947.3-99) - соответствие международному стандарту на выключатели-разъединители.

Совместимость и монтаж

Рубильник MS-25A 3P монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его на рейке с помощью защёлки - никаких дополнительных креплений не требуется. Присоединение проводов осуществляется через винтовые зажимы на входе и выходе каждого полюса. Сечение кабеля не должно превышать 16 мм2 - для более толстых проводов необходимо использовать переходники или клеммники. Устройство совместимо с любыми типами распределительных щитов, где есть место под 2 модуля DIN. Отлично сочетается с автоматическими выключателями, УЗО и другим модульным оборудованием EKF.

Безопасность и стандарты

Рубильник MS-25A 3P соответствует требованиям ГОСТ Р 50030.3-99 (МЭК 60947.3-99), что гарантирует его безопасность при работе под нагрузкой и при коротком замыкании. Конструкция исключает случайное включение при открытой дверце щита благодаря механизму фиксации в положении «ОТКЛ». Возможна установка навесного замка - это позволяет заблокировать рубильник в отключенном состоянии для проведения работ по технике безопасности (LOTO-процедуры). IP20 не обеспечивает защиту от брызг и пыли - поэтому обязательна установка в закрытом металлическом или пластиковом щите.

Преимущества

• Модульное исполнение - легко интегрируется в компактные щиты с другими устройствами;
• Механизм быстрого включения и отключения - снижает время операции и риск дугового замыкания;
• Возможность установки навесного замка - обеспечивает безопасность при техобслуживании;
• Поддержка работы под нагрузкой - не требует предварительного отключения оборудования;
• Надёжные винтовые зажимы - обеспечивают долговечный контакт даже при колебаниях температур;
• Чёрный цвет рычага - контрастный и хорошо видимый, уменьшает вероятность ошибочного действия.

Ограничения применения

• Не предназначен для частого включения/выключения - не имеет дугогасительной камеры, как автоматический выключатель; рекомендовано использовать как разъединитель, а не как регулярный выключатель;
• IP20 - нельзя устанавливать вне щита, в сырых, пыльных или наружных условиях;
• Нет вспомогательных контактов - невозможно подключить сигнализацию состояния (ВКЛ/ОТКЛ);
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц;
• Максимальное сечение кабеля 16 мм2 - не подходит для больших токов свыше 25 А или для силовых линий с большим сечением.

Примеры использования

• Главный выключатель в этажном распределительном щите многоквартирного дома;
• Отключающее устройство для группы освещения или розеток в офисе;
• Разъединитель перед частотным преобразователем или тепловым насосом;
• Центральный выключатель для системы вентиляции или конвейера на производстве;
• Разъединитель в щите управления лифтом или насосной станцией.

Практические советы

• Перед монтажом убедитесь, что питание отключено - даже при открытом рубильнике возможна опасность при наличии напряжения на входе;
• Затягивайте винты зажимов усилием рук, без инструментов - переусилие может повредить изоляцию или корпус;
• Выбирайте кабель сечением 4–10 мм2 для типовых нагрузок - так проще вставить и затянуть;
• Если нужна сигнализация состояния, используйте внешние индикаторы или выберите модель с вспомогательными контактами;
• Обязательно пометьте рубильник MS-25A 3P этикеткой - указывайте, какую нагрузку он отключает, чтобы избежать ошибок при обслуживании;
• Проверьте наличие места под 2 модуля DIN - другие устройства могут занять всё пространство в щите.
