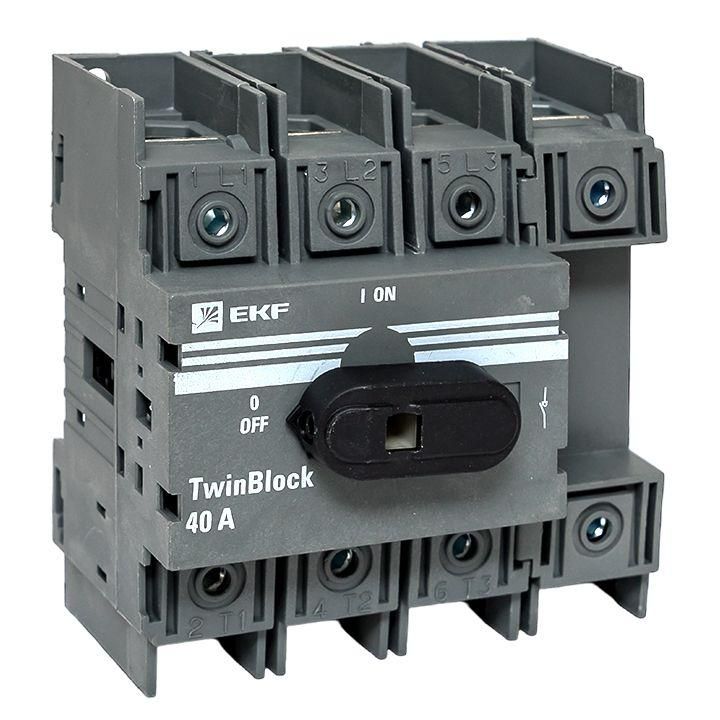

Рубильник 40A 4P c рукояткой управления для прямой установки TwinBlock | tb-40-4p-f EKF

Рубильник 40A 4P с рукояткой управления для прямой установки TwinBlock EKF PROxima - это коммутирующее устройство для ручного отключения четырёхпроводных цепей до 690 В, предназначенное для надёжной изоляции нагрузки в распределительных щитах. Модель TB-40-4P-F от EKF подходит для промышленных систем, где требуется явное визуальное отключение цепи.

Назначение и область применения

Рубильник TwinBlock EKF PROxima используется для ручного отключения и изоляции электрических цепей в распределительных щитах. Он не предназначен для частых переключений под нагрузкой - его задача - обеспечить безопасную изоляцию при обслуживании или аварийном отключении. Применяется в промышленных установках: на станках, конвейерах, системах освещения, вводных щитах и распределительных пунктах с переменным током 50–60 Гц.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальное напряжение: 690 В - предельное рабочее напряжение переменного тока;
• Четыре полюса - позволяет отключать все четыре провода (L1, L2, L3, N) одновременно;
• Условный ток короткого замыкания: 6,5 кА - способность выдерживать кратковременный ток КЗ без разрушения;
• Кратковременно выдерживаемый ток: 0,5 кА - допустимый ток при длительном воздействии (например, при перегрузке);
• Тип подключения: винтовые зажимы - надёжное механическое соединение с медными шинами или кабелями;
• Степень защиты IP00 - нет защиты от пыли и воды; устройство устанавливается исключительно внутри закрытых корпусов;
• Способ монтажа: DIN-рейка или монтажная плата - гибкая установка в щитах любого типа;
• Тип рукоятки: поворотный рычаг - удобное управление с визуальным определением положения «ВКЛ/Выкл»;
• Конструкция: встраиваемое устройство фиксированной установки - не снимается после монтажа без демонтажа всего щита.

Совместимость и монтаж

Рубильник TwinBlock EKF PROxima совместим с любыми стандартными DIN-рейками (TS35) и может крепиться на монтажную плату через отверстия в основании. Для монтажа необходимо соблюдать посадочные размеры, указанные в техдокументации. Подключение выполняется винтовыми зажимами - рекомендуется использовать жилы сечением до 25 мм2. После установки рукоятка должна свободно перемещаться между положениями «ВКЛ» и «Выкл». Убедитесь, что рядом нет других элементов, которые могут мешать движению рычага.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для рубильников и разъединителей. Наличие визуального разрыва гарантирует соответствие нормам безопасности при проведении работ на оборудовании. Отсутствие степени защиты IP00 требует обязательного размещения в защищённом корпусе - использование вне щита запрещено.

Преимущества

• Чёткий визуальный контроль состояния - рукоятка в горизонтальном положении = отключено, вертикальное = включено;
• Фиксированная конструкция снижает риск случайного отключения;
• Поддерживает подключение четвёртого полюса (N) - важно для трёхфазных сетей с нулём;
• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 6,5 кА;
• Совместим с другими компонентами серии TwinBlock - легко формируется единая система в щите.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - используйте автоматические выключатели для таких задач;
• IP00 - нельзя применять во влажных, пыльных или открытых помещениях;
• Не имеет функции автоматического отключения при перегрузке или КЗ - работает только как разъединитель;
• Требует наличия внешней защиты (щит, кожух) - самостоятельное использование невозможно;
• Нет контактов для сигнализации - нельзя подключить датчики состояния.

Примеры использования

• Главный рубильник в промышленном щите питания станка с трёхфазным двигателем и нулевой шиной;
• Отключающий элемент перед группой автоматических выключателей в распределительном щите цеха;
• Разъединитель для обслуживания системы освещения в помещении с высокими требованиями к безопасности;
• Элемент ввода в щит с несколькими выходными линиями, где нужен явный разрыв всех проводов.

Практические советы

• Перед монтажом проверьте, чтобы номинальный ток нагрузки не превышал 40 А - превышение вызывает нагрев и отказ;
• При подключении затягивайте винты усилием 1,5–2,0 Нм - недостаточно или слишком сильно может повредить контакт;
• Обязательно используйте изолирующие крышки или барьеры вокруг рубильника, даже если он установлен в щите - это повышает безопасность;
• При замене старого рубильника учитывайте габариты: модель TB-40-4P-F имеет фиксированные размеры - не все аналоги подходят по месту;
• Не используйте этот рубильник вместо автомата - он не защищает от перегрузок, только изолирует цепь.
