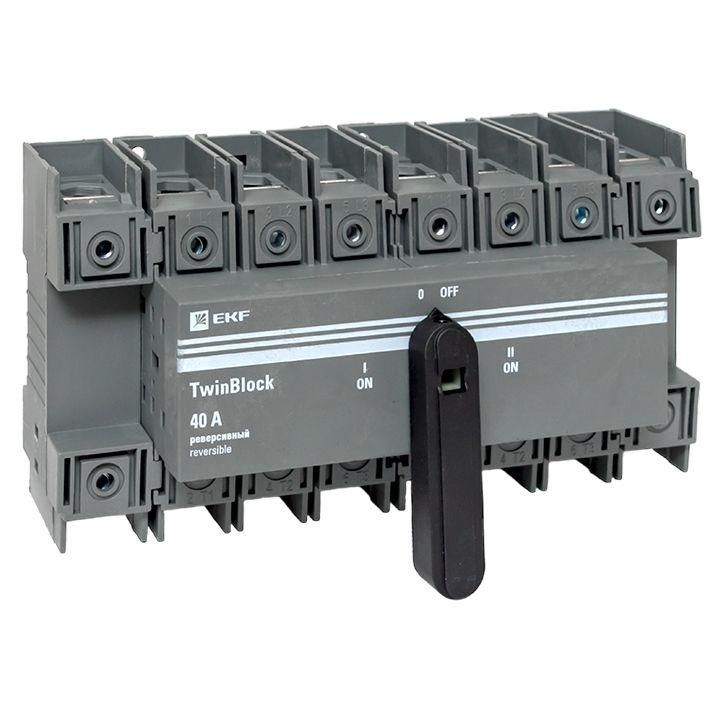

Рубильник 40A 4P реверсивный c рукояткой для прямой установки TwinBlock | tb-s-40-4p-rev EKF

Рубильник 40 ампер 4 полюса реверсивный с рукояткой для прямой установки TwinBlock от EKF предназначен для коммутации и отключения четырёхпроводных цепей до 690 В, особенно там, где требуется переключение между основным и резервным источником питания. Артикул tb-s-40-4p-rev - решение для промышленных щитов, где важна надёжность и визуальный контроль положения.

Назначение и область применения

Рубильник TwinBlock используется для ручного отключения и переключения электрических цепей в системах распределения энергии. Благодаря реверсивному механизму (I-0-II), он позволяет безопасно переключать нагрузку между двумя источниками - например, между сетью и генератором - с полным разрывом цепи. Подходит для установки в силовые щиты на объектах с повышенными требованиями к бесперебойности: производственные линии, насосные станции, системы автономного электроснабжения.

Технические характеристики

• Номинальный ток: 40 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 690 В - работает в трёхфазных сетях с высоким напряжением, включая промышленные 660 В
• Количество полюсов: 4 - управление всеми фазами и нулём одновременно
• Реверсивный переключатель: да - три устойчивых положения: “I” (основной источник), “0” (выключено), “II” (резервный источник)
• Условный ток короткого замыкания: 6,5 кА - способен выдерживать КЗ без повреждения
• Кратковременно выдерживаемый ток: 0,5 кА - допустимый ток при краткосрочных перегрузках
• Тип рукоятки: поворотный рычаг - обеспечивает наглядное позиционирование и механическую блокировку
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую поверхность через отверстия
• Конструкция: встраиваемое устройство - не требует корпуса, устанавливается внутрь шкафа
• Тип подключения: винтовое - зажимы для проводов сечением до 25 мм2
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита
• Индикация положений: визуальная - метки I-0-II на рукоятке

Совместимость и монтаж

Рубильник TwinBlock tb-s-40-4p-rev совместим с любыми щитами, имеющими место для установки на монтажную плату. Для монтажа необходимо:

• Зафиксировать устройство болтами или саморезами через предварительно просверленные отверстия
• Обеспечить доступ к контактам с обоих сторон - подключение осуществляется сверху и снизу
• Не использовать в открытых помещениях - из-за IP00 требуется герметичный щит класса защиты не ниже IP54
• Проверить соответствие сечения провода: максимальное сечение - 25 мм2, минимальное - 1,5 мм2

Перед первым включением проверьте затяжку винтов - рекомендован момент 1,5–2 Нм.

Безопасность и стандарты

Рубильник соответствует требованиям ГОСТ Р 50030.3 и МЭК 60947-3 для выключателей-разъединителей. Обладает механической блокировкой, исключающей случайное включение при переводе рукоятки из положения “0”. Устройство не имеет автоматического отключения - является исключительно ручным разъединителем. Применяется в паре с автоматическими выключателями или предохранителями для защиты от перегрузок и КЗ.

Преимущества

• Чёткая визуализация состояния - положения I-0-II видны без дополнительных индикаторов
• Высокая коммутационная стойкость - способен переключать нагрузку даже при пусковых токах двигателей
• Гибкость подключения - четвёртый полюс позволяет отключать нуль, что важно для систем IT и TN-S
• Простота обслуживания - винтовые зажимы легко доступны, не требуют специальных инструментов
• Совместимость с серийной продукцией EKF - можно комбинировать с другими элементами TwinBlock

Ограничения применения

• Не предназначен для работы под нагрузкой более 40 А - превышение вызывает перегрев и выход из строя
• IP00 - нельзя устанавливать вне защищённых щитов, в сырых, пыльных или агрессивных средах
• Не имеет функции автоматического отключения - обязательно нужна внешняя защита (автомат, предохранитель)
• Не рассчитан на частое переключение - оптимально для редких операций (не чаще 10–15 раз/сутки)
• Нельзя использовать в цепях постоянного тока - только для переменного 50/60 Гц

Примеры использования

• Переключение между городской сетью и дизель-генератором в больницах или серверных
• Резервирование питания на конвейерах в пищевой промышленности
• Отключение всех фаз + нуля перед техобслуживанием оборудования
• Системы управления с двумя источниками: основной - от ТП, резервный - от АВР

Практические советы

• Выбирайте этот рубильник только если вам действительно нужен реверсивный режим - для простого отключения достаточно обычного 3-полюсного разъединителя
• При монтаже в щите оставляйте минимум 50 мм свободного места вокруг - для теплоотвода и безопасности
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление увеличивает сопротивление и риск перегрева
• Не используйте для управления двигателями напрямую - всегда применяйте магнитный пускатель или контактор
• При замене старого рубильника - убедитесь, что новый имеет такой же посадочный размер и шаг крепления
