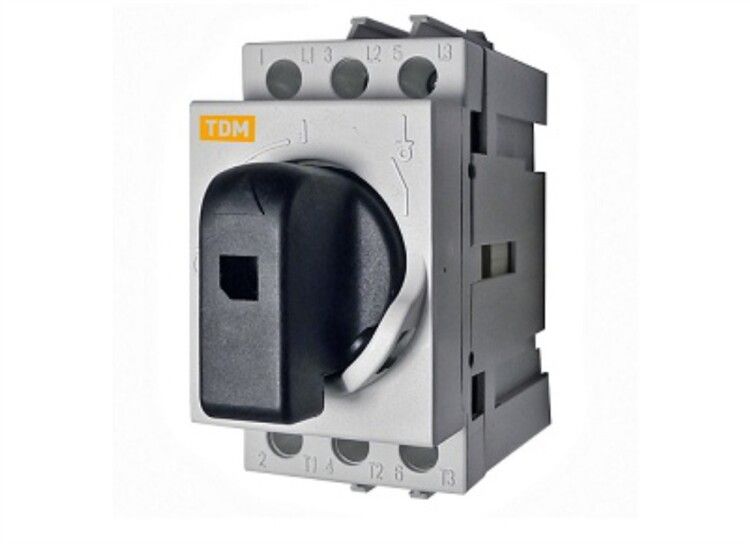

Рубильник модульный РМ-40 3П 40A | SQ0222-0004 TDM

Рубильник модульный 3-полюсный 40A от TDM ELECTRIC - устройство для ручного коммутации трёхфазной сети с номинальным током до 40 А. Подходит для вводных щитов, управления оборудованием и обеспечения безопасного отключения нагрузок в бытовых и промышленных системах.

Назначение и область применения

Рубильник модульный 3-полюсный 40A используется для ручного включения и отключения трёхфазных цепей. Применяется в качестве основного выключателя в вводно-распределительных устройствах (ВРУ) жилых, административных и производственных зданий. Также подходит для управления отдельными мощными нагрузками: насосами, компрессорами, станками, конвейерами и другими устройствами с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 40 А - способен надёжно коммутировать нагрузки до этого значения без перегрева.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 380–400 В, типичных для промышленных и многоквартирных объектов.
• Количество полюсов: 3 - размыкает все три фазы одновременно, исключая риск работы однофазной нагрузки после отключения.
• Тип включения/отключения: переключатель на два направления - механический переключатель с чётко зафиксированными положениями «ВКЛ» и «ВЫКЛ».
• Степень защиты IP20 - защищён от доступа пальцами и твёрдыми предметами более 12 мм, но не герметичен; предназначен для внутренней установки в закрытые щиты.
• Ширина: 3 модуля (54 мм) - совместим со стандартными DIN-рейками и корпусами щитов.
• Глубина установки: 76 мм - требует достаточного свободного пространства внутри шкафа для удобного монтажа и обслуживания.
• Количество позиций переключения: 2 - только два устойчивых состояния: включено / выключено.
• Цвет колпачка: серый - визуально отличается от других элементов, но не имеет световой индикации.

Совместимость и монтаж

Рубильник модульный 3-полюсный 40A монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 16 мм2 (медные) допускаются без проблем. Установка возможна в любых металлических или пластиковых щитах с подходящими габаритами. Обязательно соблюдайте минимальную глубину 76 мм. Перед монтажом отключите питание и проверьте отсутствие напряжения. Клеммы должны быть плотно затянуты - слабый контакт вызывает нагрев и выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Конструкция исключает случайное прикосновение к токоведущим частям при установленном колпачке. IP20 позволяет использовать только во внутренних помещениях, где нет воздействия воды, пыли или агрессивных сред. Напряжение 400 В соответствует нормам для трёхфазных сетей в России и странах СНГ.

Преимущества

• Контакты из медной ленты с гальваническим покрытием - снижают сопротивление, предотвращают окисление и увеличивают срок службы.
• Чёткая фиксация двух положений - исключает «плавающее» состояние контакта, повышает надёжность отключения.
• Модульная форма - легко заменить или добавить в существующий щит без переделок.
• Нет необходимости в внешнем управлении - работает вручную, не требует автоматики или дополнительных устройств.

Ограничения применения

• Не предназначены для частого включения/выключения - не являются аппаратами для оперативного управления (например, вместо контактора).
• IP20 запрещает использование в сырых, пыльных или открытых местах - нельзя устанавливать вне щита или в условиях повышенной влажности.
• Отсутствует индикация состояния - невозможно определить, включен ли рубильник, по цвету или светодиоду - требуется внешняя метка или контрольная лампа.
• Не поддерживает автоматическое отключение при аварии - не заменяет автоматический выключатель или УЗО.

Примеры использования

• Главный рубильник в ВРУ квартиры или офиса - отключает всю трёхфазную нагрузку при ремонте.
• Выключатель питания для станка с ЧПУ - позволяет безопасно отключить оборудование перед техобслуживанием.
• Разъединитель для насосной группы - используется как изолирующий элемент перед автоматическим выключателем.
• Аппарат для отключения конвейера на производстве - применяется в рамках системы безопасности по правилам ПТЭ.

Практические советы

• Выбирая рубильник модульный 3-полюсный 40A, убедитесь, что ваша нагрузка не превышает 40 А - лучше иметь запас 10–20 %.
• При установке в щит используйте изолирующие планки между этим устройством и другим оборудованием - особенно если рядом находятся автоматы с высоким током.
• Обозначьте положения «ВКЛ» и «ВЫКЛ» этикетками - так проще избежать ошибок при работе с щитом.
• Проверяйте температуру контактов через несколько месяцев после монтажа - если они горячие, значит, есть плохой контакт или перегрузка.
• Не используйте этот рубильник как единственный защитный аппарат - всегда сочетайте его с автоматическим выключателем и, при необходимости, УЗО.
