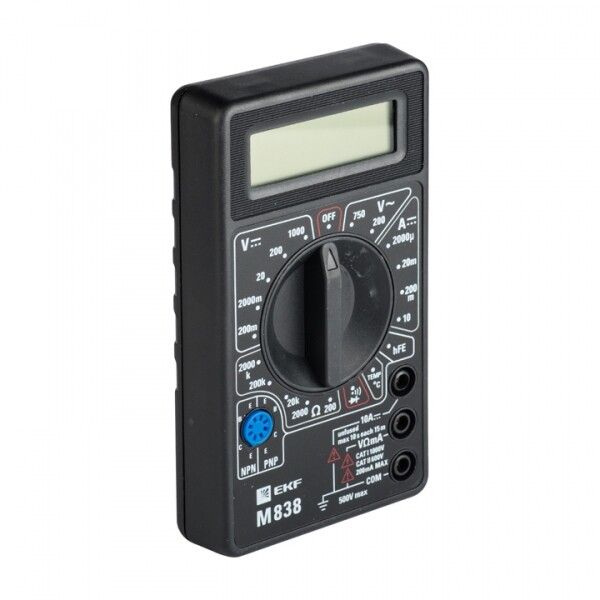

Мультиметр цифровой M838 EKF Master | In-180701-bm838

Мультиметр цифровой M838 от EKF - компактный и надёжный прибор для измерения напряжения, тока, сопротивления, проверки целостности цепей и температуры. Подходит для бытового и профессионального использования, особенно при диагностике электропроводки, проверке оборудования и монтажных работах.

Назначение и область применения

Мультиметр цифровой M838 предназначен для базовой диагностики электрических цепей. Он позволяет определить наличие напряжения, измерить силу тока, проверить сопротивление проводников, протестировать диоды и выявить обрывы в цепях. Удобен для электриков, слесарей-ремонтников, мастеров по обслуживанию оборудования и домашних пользователей.

Часто используется для:

• Поиска обрывов в проводах, розетках, выключателях;
• Проверки качества соединений в распределительных коробках;
• Диагностики неисправных электроприборов;
• Контроля состояния изоляции (в пределах возможностей мультиметра);
• Измерения температуры поверхностей оборудования и элементов.

Технические характеристики

• Измеряемые величины: постоянное и переменное напряжение, постоянный ток, сопротивление, температура, целостность цепи, диоды.
• Максимальное напряжение DC: до 1000 В.
• Максимальное напряжение AC: до 750 В.
• Максимальный ток DC: до 10 А.
• Диапазон сопротивления: от 0,1 Ом до 2 МОм.
• Разрешение: 0,1 мВ (DC), 100 мВ (AC), 0,1 мкА (ток), 0,1 Ом (сопротивление), 1 C (температура).
• Измерение температуры: от -40 C до +1370 C (с термопарой K-type, не входит в комплект).
• Питание: батарейка 9 В (тип 6F22).
• Индикация: ЖК-дисплей с мультидисплеем - одновременно отображаются основное значение и единицы измерения.
• Категория безопасности: CAT II - предназначено для работы в бытовых и коммерческих сетях с низкими переходными перенапряжениями (розетки, освещение, бытовая техника).
• Гарантия: 12 месяцев.

Совместимость и монтаж

Мультиметр цифровой M838 использует стандартные щупы с разъёмами 4 мм. Для измерения тока выше 200 мА необходимо подключить красный щуп к гнезду “10A”. Для измерения температуры требуется отдельная термопара типа K - она не входит в комплект.

Переключение диапазонов - ручное. Перед каждым измерением выбирайте подходящий режим и диапазон. Например, для проверки розетки установите режим AC 750 В; для прозвонки - режим с символом диода.

Не подключайте прибор к цепям с напряжением выше заявленных значений - это может привести к выходу из строя.

Безопасность и стандарты

Мультиметр M838 соответствует категории защиты CAT II, что означает безопасную работу в типовых бытовых и офисных сетях. Применять его для измерений в распределительных щитах, на вводах или в промышленном оборудовании (CAT III–IV) запрещено - риск поражения током возрастает.

При работе соблюдайте правила:

• Отключайте питание перед измерением сопротивления и прозвонкой;
• Не используйте прибор с повреждёнными щупами или корпусом;
• Не меняйте пределы измерения под нагрузкой - всегда отключайте щупы перед переключением.

Преимущества

• Высокая точность измерений благодаря цифровой индикации и малому разрешению (до 0,1 мкА и 0,1 Ом).
• Функция прозвонки с звуковым сигналом - удобна при поиске обрывов в труднодоступных местах.
• Поддержка измерения температуры - позволяет контролировать нагрев контактов, двигателей, трансформаторов.
• Автоматическое отключение - экономит заряд батареи.
• Компактный размер и прочный пластиковый корпус - легко поместится в инструментальную сумку.

Ограничения применения

• Не предназначен для измерений в сетях с высокими импульсными перенапряжениями (промышленные системы, распределительные щиты, двигатели - требуют CAT III/IV).
• Не имеет функции измерения емкости, частоты или мощности - не подходит для комплексной диагностики автоматики.
• Для проверки изоляции на уровне мегаомов он лишь ориентировочно даёт результат - настоящую изоляцию проверяет мегаомметр.
• Термопара для измерения температуры не входит в комплект - её нужно приобретать отдельно.
• Ручной выбор диапазона требует внимательности - неверный выбор может привести к перегрузке или некорректному показанию.

Примеры использования

• Проверка розетки: измерьте напряжение AC - нормально 220+-10%. Если показания ниже - ищите проблемы в проводке.
• Обрыв в проводе: установите режим прозвонки, приложите щупы к обоим концам - звуковой сигнал = целый провод.
• Плохой контакт в выключателе: измерьте сопротивление между входом и выходом - если больше нескольких Ом, контакт окислен или ослаблен.
• Проверка нагрева двигателя: подключите термопару (если есть) к корпусу - температура выше 80 C требует внимания.
• Проверка диода: в режиме тестирования диодов - красный щуп на аноде, черный на катоде. Нормальный диод покажет 0,5–0,7 В, обратное направление - OL.

Практические советы

• Перед использованием проверяйте целостность щупов - треснувшая изоляция опасна!
• Для измерения тока всегда разрывайте цепь и включайте мультиметр последовательно - нельзя подключать параллельно как вольтметр.
• Если при прозвонке вы видите сопротивление около 1–5 Ом - это не обрыв, а возможно, плохой контакт или окисление.
• При измерении температуры держите термопару плотно на поверхности - воздух снижает точность.
• Заменяйте батарейку при появлении символов “LOW” на экране - слабый источник питания влияет на точность.
• Храните M838 в сухом месте. Влага и пыль могут повредить внутренние контакты.
