Набор быстросъемных стопорных колец 1,5-22мм (300 шт/уп) | KR-01-3101-13 Kranz

Набор быстросъемных стопорных колец 1,5–22 мм (300 шт/уп) от бренда Kranz (арт. kr-01-3101-13) предназначен для надежной фиксации деталей на валах и осях без необходимости использования сложных инструментов. Кольца подходят для сборки и ремонта механизмов с умеренными осевыми нагрузками - от автомобильных узлов до бытовой техники.

Назначение и область применения

Набор быстросъемных стопорных колец 1,5–22 мм (300 шт/уп) используется для предотвращения осевого смещения деталей на валах, осях и стержнях. Это классические E-кольца по стандарту DIN 6799 - они удерживают подшипники, шестерни, шкивы и другие компоненты, не позволяя им сдвигаться вдоль оси. Подходят для мест, где требуется частая замена или регулировка - например, при обслуживании оборудования или сборке прототипов.

Технические характеристики

• Тип: E-кольцо (внешнее, быстросъемное)
• Материал: углеродистая сталь
• Покрытие: горячее цинкование - защищает от коррозии и увеличивает срок службы
• Размерный ряд: 1,5 мм, 3 мм, 5 мм, 6 мм, 10 мм, 13 мм, 16 мм, 19 мм, 22 мм
• Количество в наборе: 300 штук
• Распределение по размерам:
  • 1,5 мм - 30 шт.
  • 3 мм - 30 шт.
  • 5 мм - 40 шт.
  • 6 мм - 50 шт.
  • 10 мм - 50 шт.
  • 13 мм - 40 шт.
  • 16 мм - 20 шт.
  • 19 мм - 20 шт.
  • 22 мм - 20 шт.
• Форма: открытый круг с вырезом - позволяет расширять и сжимать кольцо руками

Совместимость и монтаж

Набор быстросъемных стопорных колец 1,5–22 мм (300 шт/уп) совместим со всеми валами и осями, имеющими канавку под E-кольцо. Диаметр канавки должен точно соответствовать внутреннему диаметру кольца - допуск +-0,1 мм. Монтаж выполняется вручную: кольцо раскрывается пальцами или плоскогубцами, надевается на вал, затем возвращается в исходную форму и фиксируется в канавке. Инструменты не обязательны - достаточно обычных щипцов с тонкими губками. Для точной установки проверьте глубину канавки: она должна быть чуть больше толщины кольца.

Преимущества

• Не требует специальных инструментов - монтаж и демонтаж возможны вручную
• Высокая прочность благодаря материалу из качественной стали
• Устойчивость к коррозии за счет горячего цинкования - особенно важно во влажной среде

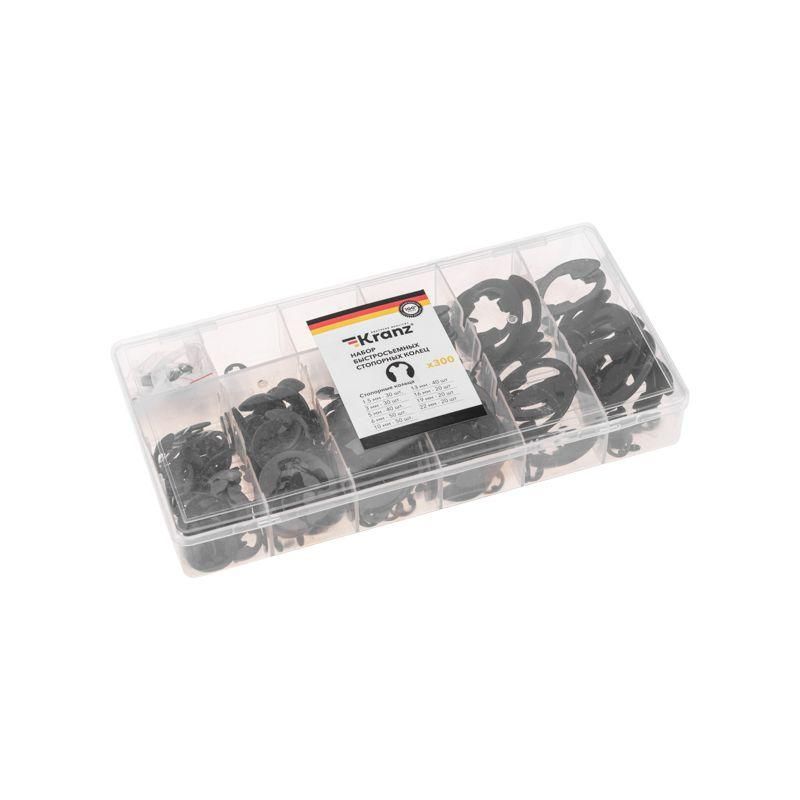

• Удобная организация: все кольца хранятся в прозрачном пластиковом органайзере с ячейками
• Экономичный объем: 300 штук покрывают большинство типовых ремонтных и сборочных задач

Ограничения применения

Набор быстросъемных стопорных колец 1,5–22 мм (300 шт/уп) не подходит для условий с высокой осевой нагрузкой, ударными воздействиями или вращением с высокой скоростью (>5000 об/мин). Также не рекомендованы для работы в агрессивных химических средах - даже цинкование не гарантирует стойкость к кислотам и щелочам. Не используйте кольца там, где есть риск перегрева выше +150 C - металл теряет упругость, и кольцо может деформироваться.

Примеры использования

• Фиксация подшипника на выходном валу электродвигателя
• Закрепление шкива на оси привода в стиральной машине
• Удержание зубчатого колеса на валу в механизме печатной платы
• Сборка редуктора в автокомпонентах (например, стеклоочистители)
• Ремонт насосов, вентиляторов, дробилок с малой нагрузкой

Практические советы

• Перед установкой всегда проверяйте диаметр канавки - он должен совпадать с внутренним диаметром кольца. Разница более чем на 0,2 мм вызывает проскальзывание или трещины.
• Используйте плоскогубцы с тонкими, не зазубренными губками - чтобы не повредить цинковое покрытие.
• Храните набор в сухом месте: хотя цинкование защищает, длительная влажность снижает срок службы.
• Органайзер можно использовать после расходования кольцевых элементов - для хранения болтов, шайб, других крепежей.
• Если кольцо трудно надеть - смажьте его немного маслом. Это облегчит установку и продлит срок службы.
