Набор наружных стопорных колец 3-32мм (300 шт/уп) | KR-01-3101-14 Kranz

Набор наружных стопорных колец 3–32 мм (300 шт/уп) от бренда Kranz (арт. kr-01-3101-14) - это комплект пружинных стопорных колец стандарта DIN 471 для надёжной фиксации деталей на валах и осях. Подходит для ремонта, сборки и обслуживания механических систем в промышленности, сельском хозяйстве и быту.

Назначение и область применения

Набор наружных стопорных колец 3–32 мм (300 шт/уп) предназначен для осевой фиксации подшипников, шестерён, звёздочек, муфт и других деталей на вращающихся валах. Предотвращают смещение элементов под нагрузкой, ударными воздействиями или вибрациями. Применяются там, где требуется надёжная, но легко снимаемая фиксация без сварки или резьбы.

• Строительная и сельскохозяйственная техника
• Промышленные конвейеры и насосы
• Автомобильные и мотоциклетные узлы
• Бытовые механизмы: стиральные машины, газонокосилки, электроинструмент
• Ремонтные мастерские и сервисные центры

Технические характеристики

• Тип: пружинное наружное кольцо (DIN 471)
• Материал: углеродистая сталь
• Покрытие: горячее цинкование - защищает от коррозии, увеличивает срок службы
• Количество в наборе: 300 штук
• Диапазон диаметров: от 3 мм до 32 мм
• Размерный ряд:
  • 3 мм - 20 шт.
  • 4 мм - 10 шт.
  • 5 мм - 15 шт.
  • 6 мм - 25 шт.
  • 8 мм - 15 шт.
  • 10 мм - 20 шт.
  • 11 мм - 15 шт.
  • 12 мм - 15 шт.
  • 13 мм - 25 шт.
  • 14 мм - 15 шт.
  • 16 мм - 20 шт.
  • 19 мм - 25 шт.
  • 21 мм - 15 шт.
  • 22 мм - 20 шт.
  • 25 мм - 15 шт.
  • 27 мм - 15 шт.
  • 28 мм - 10 шт.
  • 32 мм - 5 шт.

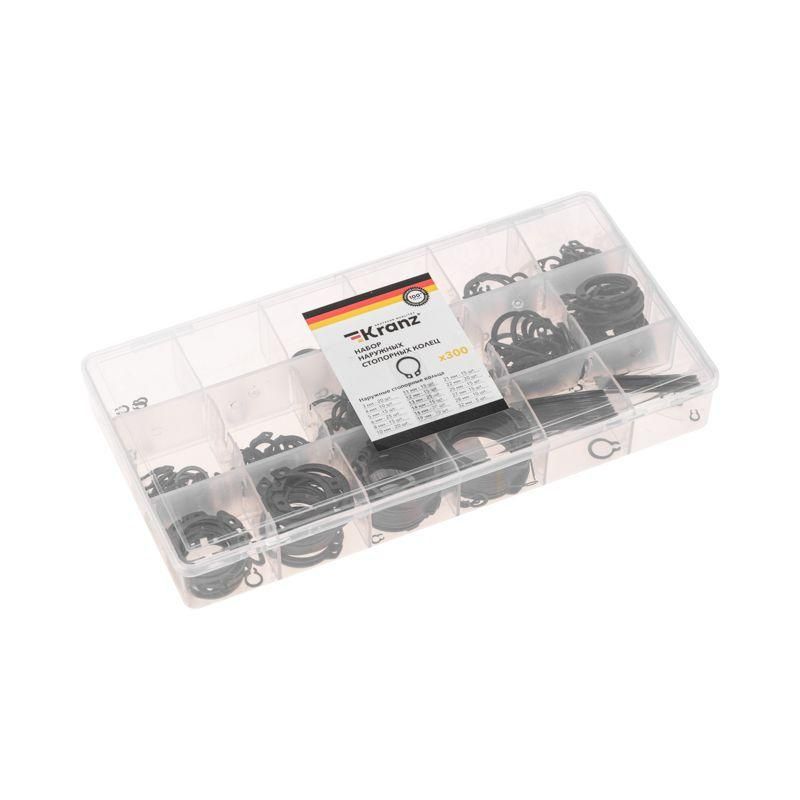

• Упаковка: пластиковый органайзер с ячейками

Совместимость и монтаж

Набор наружных стопорных колец 3–32 мм (300 шт/уп) совместим со всеми валами и осями, имеющими канавку под стопорное кольцо. Диаметр канавки должен точно соответствовать внешнему диаметру кольца - допуск +-0,1 мм.

Установка выполняется специальными клещами для наружных стопорных колец. Нельзя использовать плоскогубцы или другие инструменты - это повредит кольцо и снижает его несущую способность. Перед установкой проверьте, чтобы канавка была чистой и без заусенцев.

Пластиковый органайзер позволяет быстро выбрать нужный размер и сохраняет кольца в порядке после монтажа.

Безопасность и стандарты

Изделия соответствуют международному стандарту DIN 471, регламентирующему форму, размеры и требования к материалам для наружных стопорных колец. Горячее цинкование обеспечивает соответствие требованиям к коррозионной стойкости в условиях повышенной влажности.

Преимущества

• Высокая прочность материала - выдерживает значительные осевые нагрузки
• Цинковое покрытие защищает от ржавчины даже в агрессивных средах
• Полный диапазон размеров - исключает необходимость докупать отдельные кольца
• Органайзер экономит время при поиске нужного размера и продлевает жизнь крепежу
• 300 единиц - достаточно для длительного использования в ремонтной практике

Ограничения применения

• Не предназначены для использования в условиях постоянного контакта с кислотами, щелочами или морской водой - цинк может разрушаться
• Не рекомендованы для высоких температур выше +150 C - теряется упругость материала
• Не заменяют резьбовые или сварные соединения в ответственных узлах с динамическими перегрузками
• Требуют точного подбора по диаметру вала - использование кольца большего размера приведёт к провороту и выходу из строя

Примеры использования

• Фиксация подшипника на валу двигателя газонокосилки - кольцо 12 мм предотвращает сдвиг в сторону корпуса
• Удержание шестерни на приводном валу конвейера - кольцо 25 мм установлено в канавку перед зубчатым колесом
• Закрепление шкива на валу насоса - кольцо 19 мм устанавливается после монтажа, чтобы не давать ему соскочить
• Сборка трансмиссионного узла в мини-экскаваторе - кольца 32 мм и 28 мм используются для фиксации двухступенчатого вала

Практические советы

• Перед установкой всегда проверяйте внутренний диаметр канавки - он должен быть чуть больше наружного диаметра кольца, чтобы оно свободно входило
• Не используйте кольца с трещинами, деформацией или следами коррозии - они не выдержат нагрузку
• Храните набор в сухом месте - даже с цинкованием влага со временем вызывает окисление
• Органайзер можно переиспользовать для хранения болтов, шайб, шпонок - он рассчитан на частый доступ
• Для сложных работ составьте список используемых размеров - так проще заказывать запасы
