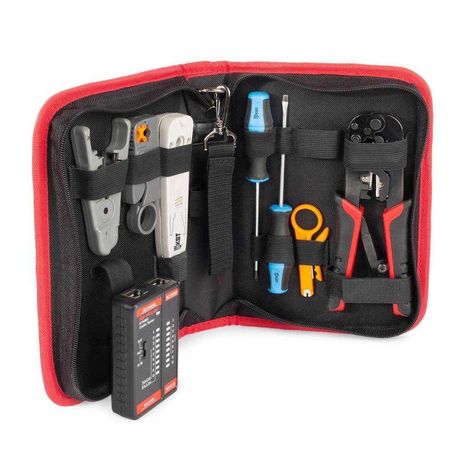

Набор для работ с сетевым кабелем LAN-8 серия ПРОФИ | 90348 КВТ

Набор для работ с сетевым кабелем LAN-8 серия ПРОФИ, КВТ - компактный и функциональный набор инструментов для монтажа, тестирования и обслуживания сетевых и телекоммуникационных кабелей. Подходит для установки розеток, патч-панелей, проверки целостности соединений и работы с Ethernet и телефонными кабелями. Артикул 90348, бренд КВТ.

Назначение и область применения

Набор для работ с сетевым кабелем LAN-8 серия ПРОФИ, КВТ предназначен для профессиональной установки и диагностики кабельных систем на основе витой пары (UTP/STP) и коаксиального кабеля. Используется при монтаже локальных сетей, телефонии, IP-камер, VoIP-устройств и других решений, требующих надёжного подключения по стандартах Ethernet. Применяется в офисах, жилых домах, на объектах связи, в центрах обработки данных и на строительных площадках.

Технические характеристики

• Общее количество инструментов: 8 единиц
• Инструменты для заделки витой пары: PD-01, PD-04 (для контактов 110 и KRONE)
• Пресс-клещи для обжима: JT-02 (поддерживает RJ-45, RJ-12, RJ-11, RJ-10)
• Стрипперы: КС-501 (для UTP), КС-332 (для коаксиального кабеля)
• LAN-тестер: модель 468C (проверяет целостность 4-парного кабеля и телефонных линий)
• Отвертки: шлиц 4×100, Phillips PH1×100
• Упаковка: прочная сумка с ремнём и внутренними отделениями
• Вес набора: 930 г
• Габариты сумки: 260 × 185 × 65 мм

Совместимость и монтаж

Набор для работ с сетевым кабелем LAN-8 серия ПРОФИ, КВТ совместим со всеми типами кабелей категории Cat5e, Cat6 и ниже, а также с телефонными кабелями. Инструменты поддерживают обжим разъёмов 8P8C (RJ-45), 6P6C (RJ-12), 6P4C (RJ-11) и 6P2C. Для заделки в кроссах и патч-панелях используются клещи PD-01/PD-04 - они обеспечивают точную фиксацию проводов в контактах типа 110 и KRONE. Коаксиальный стриппер КС-332 позволяет подготовить кабель для подключения F-коннекторов. Все инструменты рассчитаны на частое использование и имеют эргономичные рукоятки.

Безопасность и стандарты

Инструменты соответствуют требованиям безопасности для электроустановок до 1000 В. Нет специфических сертификатов, указанных в данных, однако все устройства выполнены в соответствии с практикой профильного производства КВТ. Тестер 468C не создаёт высокого напряжения - безопасен для работы с активными и пассивными линиями. Работать с инструментами можно без защиты, но рекомендуется соблюдать общие правила электробезопасности при работе с кабелями, подключенными к оборудованию.

Преимущества

• Все необходимые инструменты собраны в одном компактном наборе - не требуется докупать оборудование отдельно
• PD-01 и PD-04 позволяют работать с двумя основными типами контактных плат - 110 и KRONE - что важно при монтаже на кроссах и патч-панелях
• LAN-тестер 468C даёт быстрый ответ: есть ли связь, правильна ли распиновка, есть ли обрывы или замыкания
• Сумка с отделениями защищает инструменты от потери и повреждений, удобна для переноски на поясе
• Многофункциональный инструмент (обжим + резка) снижает время на операции

Ограничения применения

• Не подходит для оптоволоконных кабелей - не содержит инструментов для терморезки или спlicing
• LAN-тестер 468C не определяет скорость передачи данных, уровень сигнала или помехи - только базовую целостность
• Не предназначен для работы с медным кабелем большего диаметра (например, силовые линии 2,5–4 мм2)
• Отвертки не являются ударными - нельзя использовать для закручивания саморезов в бетон или металл

Примеры использования

• Установка сетевой розетки в квартире: зачистка кабеля стриппером КС-501, укладка проводов в контактную планку через PD-04, обжим RJ-45 клещами JT-02, проверка тестером 468C
• Подключение IP-камеры к патч-панели: заделка витой пары в 110-контактный блок, обжим конца кабеля, проверка на наличие обрыва
• Замена старой телефонной розетки: удаление провода с помощью коаксиального стриппера, если используется комбинированный кабель, обжим RJ-11
• Настройка сети в офисе: одновременная проверка нескольких портов с помощью тестера и быстрая замена неисправных участков

Практические советы

• Перед обжимом RJ-45 всегда проверяйте цветовую схему (T568A/B) - неверная распиновка вызывает потерю связи
• Используйте PD-01 для плотных контактов 110, PD-04 - для более мягких KRONE; не меняйте местами, чтобы не повредить контакты
• Часто используемые инструменты (обжим, стриппер) храните в доступных отделениях сумки - так вы сэкономите время на рабочем месте
• После каждого использования протирайте лезвия стрипперов и режущие части от металлической стружки
• Тестер 468C работает от батареек - следите за уровнем заряда, особенно перед важными задачами
• Посадочные диаметры кабелей: UTP - до 5 мм, коаксиальный - до 6 мм. Не пытайтесь вставлять слишком толстый кабель - это сломает стриппер
