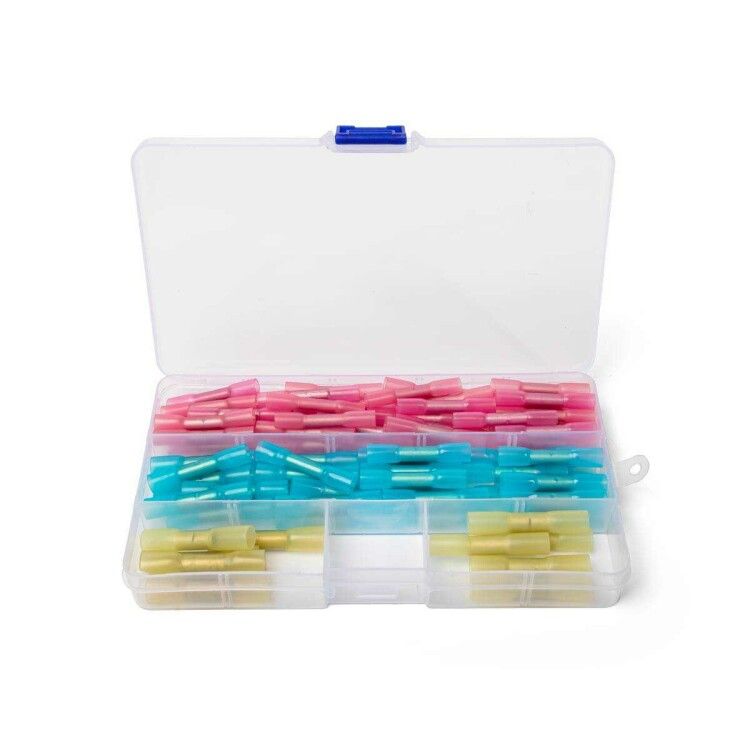

Набор гильз под опрессовку в термоусаживаемом корпусе ГСИ-Т-100 - 83608 КВТ

Набор гильз под опрессовку ГСИ-Т-100, ГСИ-Т-100 КВТ, изолированные - это комплект соединителей для надёжного и герметичного соединения медных проводов сечением 0,75 мм2 методом опрессовки. Продукт сочетает металлическую гильзу с термоусаживающейся изоляцией, обеспечивая безопасность, долговечность и удобство монтажа даже в условиях повышенной влажности или вибраций.

Назначение и область применения

Набор гильз под опрессовку ГСИ-Т-100, ГСИ-Т-100 КВТ, изолированные предназначен для создания электрических соединений между одножильными и многожильными медными проводами. Подходят для работы в распределительных щитах, на станках, в панелях управления, в системах автоматизации и других местах, где требуется прочное, изолированное и защищённое соединение. Особенно эффективны там, где важна герметичность - например, во влажных помещениях, на улице или в зонах с возможным воздействием химических сред.

Технические характеристики

• Тип изделия: соединительная гильза с изоляцией
• Сечение жилы: 0,75 мм2
• Материал гильзы: медь марки М1, бесшовная цельнотянутая трубка
• Покрытие: электролитическое лужение - повышает коррозионную стойкость и улучшает контакты
• Материал изоляции: термопласт с клеевым слоем, термоусаживаемый, коэффициент усадки 3:1
• Температурная стойкость изоляции: до +125 C
• Рабочее напряжение: до 0,69 кВ (690 В)
• Стандарт: не содержит галогенов - снижает токсичность при нагреве
• Цветовая маркировка: цвет термоусаживаемой трубки соответствует размеру - упрощает идентификацию
• Конструкция: стопорная выступающая часть по центру гильзы фиксирует глубину ввода провода; фаски на краях облегчают заправку жил
• Прозрачность корпуса: позволяет визуально проверить правильность захода жил

Совместимость и монтаж

Набор гильз под опрессовку ГСИ-Т-100, ГСИ-Т-100 КВТ, изолированные совместимы с любыми пресс-клещами, подходящими для опрессовки медных гильз. Опрессовка выполняется **поверх** изолирующего корпуса - не требует снятия изоляции перед сжатием. Для качественного соединения важно:

• Зачистить жилу на длину, соответствующую внутренней части гильзы (до стопорной выступающей части)
• Убедиться, что провод полностью прошёл через гильзу - видно через прозрачную оболочку
• Использовать матрицу, соответствующую типу гильзы - перегрузка или недожим снижают надёжность
• Не допускать попадания грязи, оксидов или влаги в зону соединения до опрессовки

Эта гильза позволяет соединять провода одного сечения или делать ответвление от провода большего сечения - в рамках заявленного диапазона.

Безопасность и стандарты

Набор гильз под опрессовку ГСИ-Т-100, ГСИ-Т-100 КВТ, изолированные изготовлены без галогенов - при возгорании не выделяют едких паров, что соответствует требованиям безопасности для закрытых помещений и общественных объектов. Номинальное напряжение 0,69 кВ гарантирует работу в сетях до 690 В переменного тока. Температурная стойкость изоляции до +125 C позволяет применять продукт в условиях длительного нагрева, близком к пределу рабочих температур электрооборудования.

Преимущества

• Полная герметизация после усадки - исключает попадание влаги, пыли и коррозийных агентов
• Антикоррозионная защита благодаря лужению меди и герметичному покрытию
• Визуальный контроль качества сборки - прозрачная изоляция показывает положение жил
• Цветовая маркировка ускоряет выбор нужного размера на месте работ
• Фаски и стопорная выступающая часть обеспечивают точное позиционирование провода
• Опрессовка поверх изоляции - меньше операций, выше скорость монтажа

Ограничения применения

• Подходят только для медных проводов - не используются с алюминием
• Не предназначены для многократного демонтажа - соединение является постоянным
• Максимальное сечение - 0,75 мм2; нельзя использовать для более толстых проводов
• Требуется специальное оборудование для опрессовки - ручные плоскогубцы не обеспечат достаточного давления
• Не рекомендованы для открытого монтажа под прямыми солнечными лучами без защиты - УФ-возрастание может повредить изоляцию

Примеры использования

• Соединение проводов в распределительном щите частного дома
• Обустройство ответвлений в системах освещения на производстве
• Монтаж кабелей управления на конвейерах и станках с вибрацией
• Подключение датчиков в условиях повышенной влажности (цеха, теплицы, подвалы)
• Ремонт повреждённых участков кабеля без замены всего провода

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и гильзы - даже небольшая разница снижает надёжность
• При работе в холодной среде (ниже 0 C) согрейте гильзу руками - термоусаживаемая трубка лучше садится при комнатной температуре
• Используйте термофен с регулировкой температуры - перегрев может повредить изоляцию
• После усадки проверьте механическую прочность соединения - легкий рывок не должен вызывать движения жил внутри
• Храните набор гильз под опрессовку ГСИ-Т-100, ГСИ-Т-100 КВТ, изолированные в сухом месте, избегая прямого света и перепадов температур
