Набор изолированных наконечников и гильз П-280 - 79431 КВТ

Набор изолированных разъемов и гильз П-280 КВТ - комплект для надежного и безопасного соединения медных проводов сечением 6 мм2 в электроустановках до 400–690 В. Бренд КВТ предлагает этот набор как готовое решение для монтажников, нуждающихся в быстром доступе к стандартизованным изолированным соединителям.

Назначение и область применения

Набор изолированных разъемов и гильз П-280 КВТ предназначен для создания изолированных соединений между медными проводами в распределительных щитах, на станциях управления, в силовых цепях оборудования. Подходит для работ в условиях повышенной влажности, на объектах ЖКХ, промышленности и энергетики. Гильзы и разъемы используются там, где требуется исключить открытую часть соединения - например, в местах, близких к людям или легковоспламеняемым материалам.

Технические характеристики

• Сечение жилы: 6 мм2 - совместим с одножильным и многожильным медным проводом указанного сечения
• Номинальное напряжение: до 0,4 кВ (400 В) для разъемов; до 690 В для гильз
• Материал гильз: медь марки М1 - высокая проводимость и механическая прочность
• Материал разъемов: латунь Л63 - устойчивость к коррозии и хорошая обрабатываемость
• Покрытие: электролитическое лужение - снижает окисление контактов и улучшает пайку
• Материал изоляции: самозатухающий ПВХ пластикат класса V-0 по UL94 - не поддерживает горение
• Температурная стойкость: до +75 C - допустимый рабочий температурный режим
• Тип соединения: опрессовка - требует специального инструмента

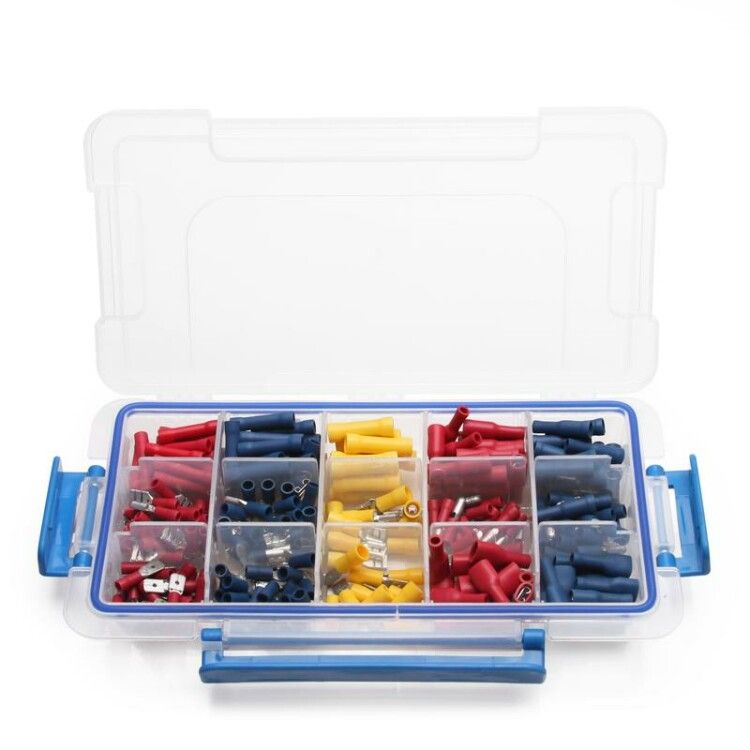

• Упаковка: пластиковый кейс 230×120×37 мм с 15 отделениями и тремя замками

Совместимость и монтаж

Набор изолированных разъемов и гильз П-280 КВТ совместим с любым инструментом для опрессовки, подходящим под сечение 6 мм2. Для правильного монтажа используйте матрицу с соответствующим профилем - не применяйте инструмент для других сечений. Разъемы и гильзы рассчитаны на однократную фиксацию: после опрессовки демонтаж невозможен без повреждения. Убедитесь, что зачищенная длина жилы полностью помещается внутрь контактной части - недостаточное погружение снижает надежность соединения.

Безопасность и стандарты

• Изоляция соответствует классу V-0 по UL94 - самозатухание при воздействии огня
• Работает при температуре до +75 C - не рекомендуется применять в зонах с перегревом выше этого значения
• Защита от возгорания обеспечена благодаря составу ПВХ пластиката
• Электролитическое лужение предотвращает образование оксидов на контактах

Преимущества

• Готовый набор - все необходимые типы соединителей в одном кейсе, не нужно собирать комплект вручную
• Изолированные элементы исключают риск случайного прикосновения к токоведущим частям
• Кейс с замками защищает содержимое от потери, пыли и влаги при перевозке и хранении
• Стандартные размеры обеспечивают взаимозаменяемость с аналогичными изделиями других производителей
• Луженые поверхности упрощают последующую пайку, если она потребуется

Ограничения применения

• Не предназначены для работы при температурах выше +75 C - возможна деформация изоляции
• Подходят только для медных проводов - несовместимы с алюминием
• Сечение 6 мм2 фиксировано - нельзя использовать для проводов большего или меньшего сечения
• Не предназначены для постоянного погружения в воду - IP-класс не указан, изоляция не герметизирует соединение
• Опрессовка обязательна - использование болтовых соединений или скруток снижает безопасность

Примеры использования

• Соединение фазных проводов в распределительном щите 380 В
• Подключение кабеля к автоматическому выключателю в промышленном шкафу
• Замена поврежденного участка кабеля на конвейере
• Монтаж заземления в помещениях с повышенной влажностью
• Сборка временных электросетей на стройплощадке

Практические советы

• Перед опрессовкой проверьте соответствие сечения провода и гильзы - даже небольшая разница может вызвать перегрев
• Используйте качественный пресс-клещи с регулируемым усилием - слабая опрессовка приведёт к плохому контакту
• Храните набор изолированных разъемов и гильз П-280 КВТ в сухом месте, избегайте прямого солнца - это продлит срок службы изоляции
• Проверяйте целостность изоляции перед установкой - трещины или деформации - повод для отказа от использования
• При работе в холоде (ниже 0 C) согрейте гильзу в руках - ПВХ становится хрупким при низких температурах
