Набор трубок термоусадочных нг-LS 6/3 100мм 7 цветов по 3шт IEK UDR10-006-003-021-S

Набор трубок термоусадочных нг-LS 6/3 мм длина 100 мм 7 цветов 21 шт в упаковке от бренда IEK предназначен для изоляции и маркировки электрических соединений. Каждый элемент набора легко надевается на провод, а при нагреве плотно обжимает его, обеспечивая надёжную защиту. Артикул udr10-006-003-021-s содержит семь цветов по три трубки каждого - удобно для системной маркировки.

Назначение и область применения

Набор трубок термоусадочных нг-LS 6/3 мм используется для:

• электрической изоляции соединений проводов и кабелей;
• маркировки жил по цвету (фаза, ноль, земля, цепи управления);
• защиты мест скруток, пайки, клемм от влаги, пыли и механических повреждений;
• монтажа в распределительных щитах, пультах управления, электрооборудовании.

Подходит для работы в помещениях и на открытых площадках, где требуется повышенная безопасность - например, в офисах, жилых домах, промышленных объектах с высокими требованиями к пожарной безопасности.

Технические характеристики

• Тип: термоусаживаемая, с коэффициентом усадки 2:1 - при нагреве диаметр уменьшается вдвое.
• Диаметр до усадки: 6 мм - позволяет свободно одевать на кабели и соединения толщиной до 5–5,5 мм.
• Диаметр после усадки: 3 мм - плотно фиксируется на проводах сечением до 2,5 мм2.
• Толщина стенки после усадки: 0,47 мм - достаточна для защиты, но сохраняет гибкость.
• Материал: модифицированный полиэтилен, не поддерживающий горение (нг) и с низким выделением дыма и газов (LS).
• Рабочая температура: от –60 C до +125 C - работает в холодных и нагретых средах, включая двигатели и печи.
• Длина одной трубки: 100 мм - оптимальна для большинства соединений.

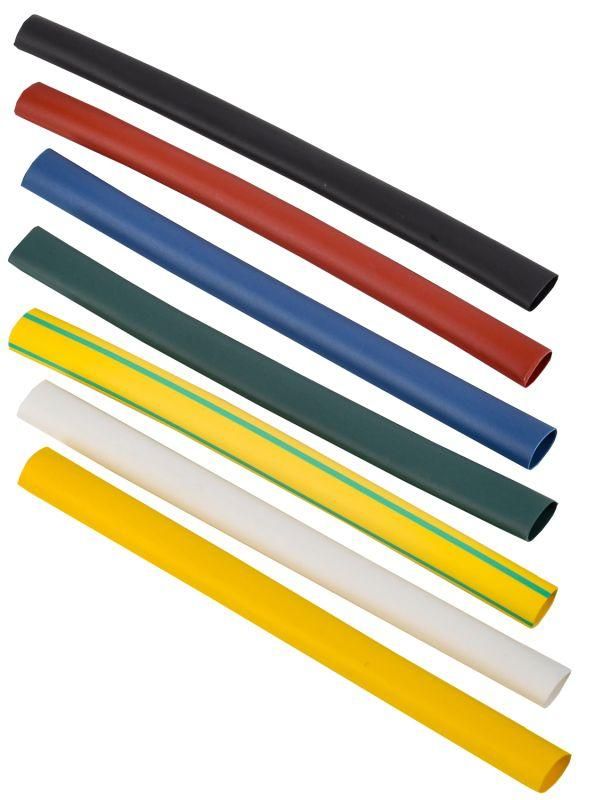

• Цвета: 7 цветов - красный, синий, желтый, зелёный, белый, чёрный, коричневый.
• Срок службы: 30 лет - долговременная стабильность при нормальных условиях эксплуатации.
• Исполнение: тонкостенная - компактная, не создаёт лишнего объёма на соединении.
• Маркировка: можно наносить надписи маркером - удобно для обозначения цепей.

Совместимость и монтаж

Трубки совместимы с любыми медными и алюминиевыми проводами, кабелями и многожильными жилами, диаметром до 5,5 мм до усадки. Для установки:

• наденьте трубку на провод до соединения;
• выполните скрутку, пайку или подключение к клемме;
• передвиньте трубку на место соединения;
• нагрейте равномерно феном (температура 110–130 C) - начнёт сужаться и плотно облегать поверхность.

Не используйте открытый пламя - возможен перегрев и повреждение материала. Убедитесь, что трубка полностью усохла - она должна стать гладкой, без пузырей и складок.

Безопасность и стандарты

Материал соответствует требованиям к материалам с низким дымо- и газовыделением (LS) и самозатухающими свойствами (нг). Это делает набор подходящим для установки в закрытых пространствах, где важна пожаробезопасность - например, в жилых зонах, кабельных каналах, щитовых. Соответствие международным стандартам IEC 60684-2 подтверждается сертификатами производителя IEK.

Преимущества

• Удобство комплекта: 21 штука (по 3 на каждый из 7 цветов) - хватает на множество задач без докупок.
• Стабильная усадка: гарантированный коэффициент 2:1 обеспечивает плотное прилегание даже на неровных поверхностях.
• Высокая химическая стойкость: не реагирует на масла, спирты, растворители, распространённые в промышленной среде.
• Гибкость после усадки: не трескается при изгибе, не становится хрупкой при низких температурах.
• Легко маркируется: поверхность принимает чернила маркера - идеально для обслуживания и диагностики.

Ограничения применения

• Не применяйте на проводах с диаметром более 5,5 мм - трубка не сможет надеться до усадки.
• Не рекомендовано использовать в условиях постоянного контакта с острыми краями металлических деталей - возможны порезы тонкой стенки.
• Не заменяет основную изоляцию кабеля - только дополняет её на соединениях.
• Не предназначена для внешней прокладки под прямыми солнечными лучами длительное время - УФ-лучи снижают срок службы.

Примеры использования

• Маркировка фаз L1/L2/L3 в трёхфазном щите - красный, жёлтый, синий.
• Обозначение земли - зелёный/жёлтый цвет (если есть в наборе, иначе - зелёный).
• Защита паяных соединений в аудиоаппаратуре или контроллере.
• Изоляция кабелей управления на станках, конвейерах, роботах.
• Разделение групп проводов в одном пучке - разные цвета для разных функций.

Практические советы

• Перед использованием проверьте внутренний диаметр провода - он должен быть меньше 6 мм, чтобы трубка легко надевалась.
• Для точной маркировки используйте специальные маркеры для термоусадки - они не смываются и не выгорают.
• Храните набор в сухом месте, избегая перегрева - температура выше +40 C может вызвать частичную усадку.
• Если трубка плохо садится - возможно, недостаточно прогрета; попробуйте увеличить время нагрева, не перегревая.
• При работе в tight-пространствах (например, внутри корпуса) предварительно согните провод, затем наденьте трубку - проще, чем продвигать её через уже собранный пучок.
