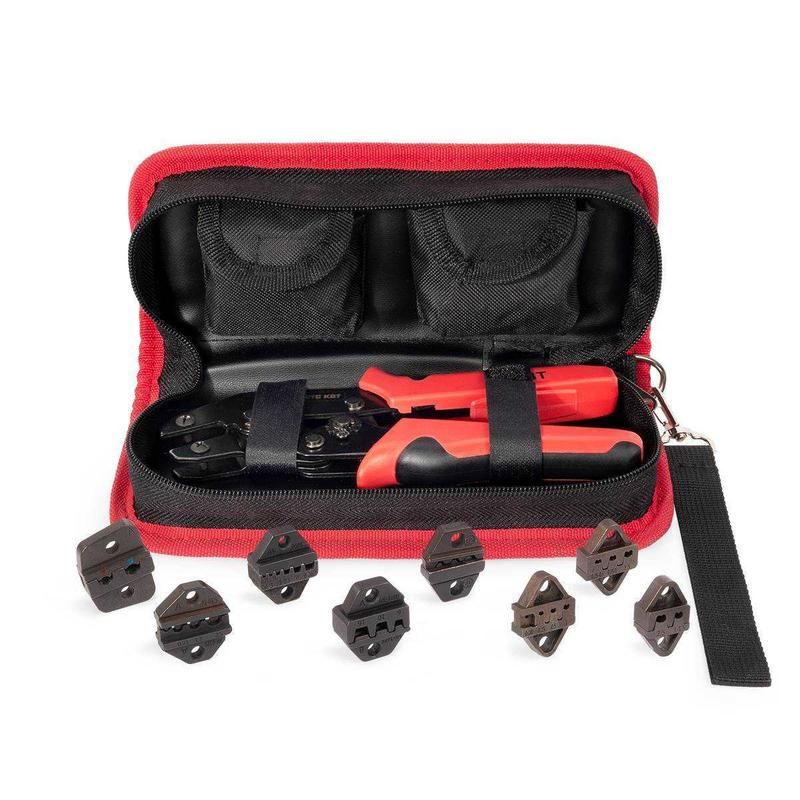

Набор в сумке СТС+8 серия ПРОФИ | 89225 КВТ

Набор в сумке СТС+8 серия ПРОФИ КВТ - это универсальный комплект пресс-клещей с восемью сменными матрицами для надежной опрессовки кабельных концевых гильз, наконечников и разъемов различного типа и сечения. Инструмент предназначен для профессионального монтажа в электроустановках, где требуется точный и повторяемый обжим без повреждения проводника.

Назначение и область применения

Набор в сумке СТС+8 серия ПРОФИ КВТ используется для создания прочных и долговечных соединений между проводами и контактами. Подходит для работы с изолированными и неизолированными наконечниками, втулочными гильзам, автоклеммами и микроконтактами. Часто применяется на производствах, в энергетике, автоматизации, автомобильной промышленности и при обслуживании слаботочных систем.

Технические характеристики

• Поперечное сечение провода: 0.08…16 мм2 (диапазон AWG: 5…28)
• Тип опрессовки: клиновидный обжим
• Количество сменных вставок: 8
• Управление: механическое, с храповым механизмом
• Автоматический возврат: да
• Фиксация и блокировка: есть - предотвращает случайное открывание во время работы
• Регулировка усилия: да - позволяет адаптировать силу обжима под тип контакта
• Угол наклона головы: 23° - обеспечивает удобный доступ к труднодоступным местам
• Длина инструмента: 195 мм
• Вес инструмента: 380 г, вес всего набора: 760 г
• Габариты сумки: 232×108×40 мм
• Обработка поверхности: воронение - устойчивость к коррозии и снижение бликов
• Сменная вкладка: да - возможность замены износившихся элементов без замены всего инструмента

Совместимость и монтаж

Пресс-клещи СТС совместимы исключительно с матрицами, входящими в состав данного набора. Они не подходят для матриц других серий, например, МПК от КВТ - использование несовместимых деталей приведёт к выходу инструмента из строя. Для установки новой матрицы достаточно вынуть старую и зафиксировать новую в пазах головки. Все матрицы имеют четкую маркировку и легко меняются без инструментов.

Перед работой проверьте соответствие сечения провода и типа наконечника выбранной матрице. Перегрузка или применение неверной матрицы вызывает плохой обжим или повреждение жилы.

Преимущества

• Один инструмент заменяет восемь специализированных клещей - экономия места и времени
• Храповый механизм гарантирует полный цикл обжима - соединение получается равномерным и надежным
• Эргономичные двухкомпонентные рукоятки снижают нагрузку на кисть даже при длительной работе
• Удобная сумка с жесткими стенками защищает матрицы от потери и повреждений
• Все матрицы выполнены с высокой точностью - обеспечивают стабильное качество обжима
• Возможность замены изношенных вставок продлевает срок службы инструмента

Ограничения применения

• Не предназначены для опрессовки алюминиевых или многожильных проводов без предварительной подготовки (например, с использованием термоусадки или фланцевых гильз)
• Не рекомендуются для обжима наконечников с внутренними металлическими втулками большего диаметра, чем указано в спецификациях матриц
• Запрещено использовать для обжима проводов с изоляцией толще 2 мм - возможен разрыв изоляции
• Не подходят для высоких температур (>60C) или агрессивных сред - материал рукояток не рассчитан на экстремальные условия
• Не следует применять для обжима импортных разъемов без точного соответствия профилю - особенно для микро-коннекторов (Dupont, JST и др.)

Примеры использования

• Подключение кабеля к клеммной колодке через НШВИ-наконечники сечением 1.5 мм2 - матрица МПКм-02
• Обжим медной гильзы ТМЛ 2.5 мм2 для соединения двух проводов - матрица МПКм-04
• Присоединение провода к автоклемме РП-М 2.5 мм2 - матрица МПКм-07
• Монтаж сигнальных проводов в контроллере с коннекторами Dupont 2.54 - матрица МПКм-08
• Установка изолированного наконечника НКИ 1.5 мм2 на вывод двигателя - матрица МПКм-01

Практические советы

• Перед каждым обжимом проверяйте, что провод полностью вставлен в наконечник - недостаточная глубина ведет к плохому контакту
• Чистите матрицы после каждого рабочего дня - грязь и оксиды снижают качество обжима
• Используйте регулятор усилия при работе с тонкими проводами (до 0.5 мм2) - перегрузка может порвать жилу
• Храните набор в сумке - так матрицы не потеряются и не деформируются
• При первом использовании новой матрицы сделайте пробный обжим на лишнем проводе - чтобы убедиться в правильном положении и давлении
• Не используйте инструмент как рычаг или ударный инструмент - это нарушает калибровку и приводит к поломке
