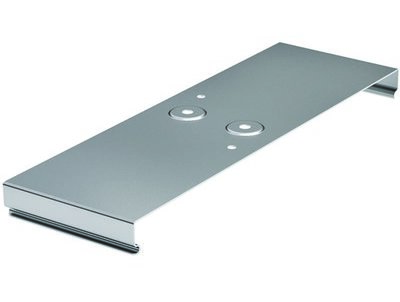

Накладка соединительная CGC для крышки осн. 600 цинк-ламель DKC 37398HDZL ДКС

Накладка соединительная для крышки кабельного лотка 600 цинк-ламельная DKC - элемент для герметизации и усиления стыков крышек кабельных лотков шириной 600 мм. Изделие из нержавеющей стали с цинк-ламельным покрытием обеспечивает долговечность и соответствие требованиям огнестойкости. Артикул 37398hdzl предназначен для систем S5 Combitech от бренда DKC.

Назначение и область применения

Накладка соединительная для крышки кабельного лотка 600 цинк-ламельная DKC используется для перекрытия щелей между торцами крышек лотков, когда они были отрезаны неровно или требуют дополнительного укрепления. Применяется исключительно с кабельными лотками шириной 600 мм, совместимыми с системой S5 Combitech. Подходит для промышленных объектов: заводов, распределительных пунктов, телекоммуникационных шкафов, где важны целостность трассы и защита кабелей от внешних воздействий.

Технические характеристики

• Высота лотка: 100 мм - соответствует стандартной высоте лотков серии S5 Combitech;
• Материал: нержавеющая сталь - основа изделия устойчива к механическим повреждениям и деформациям;
• Покрытие: цинк-ламель - сложное антикоррозийное покрытие на базе магниевой смолы с частицами алюминия и цинка; обеспечивает электрохимическую и барьерную защиту, сравнимую с горячим цинкованием;
• Тип соединения: шарнирное - позволяет гибко адаптироваться к небольшим перепадам и углам стыка крышки;
• Исполнение: стыковая пластина - плоский профиль, который плотно ложится поверх стыка;
• Огнестойкость: да - изделие сохраняет целостность при температурном воздействии, соответствует нормам пожарной безопасности;
• Цвет: серый - единый цветовой ряд с другими компонентами системы DKC S5 Combitech.

Совместимость и монтаж

Накладка соединительная для крышки кабельного лотка 600 цинк-ламельная DKC предназначена исключительно для лотков шириной 600 мм из серии S5 Combitech. Устанавливается сверху на стык двух крышек после их соединения. Монтаж выполняется без инструментов: пластина фиксируется за счет шарнирного механизма и собственной жесткости. Для точного прилегания рекомендуется предварительно выровнять кромки крышек перед установкой. Не подходит для лотков других ширин или типов (например, сегментных или модульных).

Безопасность и стандарты

Изделие имеет подтвержденную огнестойкость, что делает его подходящим для прокладки кабелей в зонах с повышенными требованиями к пожаробезопасности. Цинк-ламельное покрытие соответствует требованиям к коррозионной стойкости, установленным для промышленных сред. Соответствует общим нормам для металлических кабельных систем в соответствии с ГОСТ Р 50571 и IEC 61537.

Преимущества

• Устраняет щели в стыках крышек - снижает риск попадания пыли, влаги и мелкого мусора внутрь лотка;
• Усиливает конструкцию стыка - предотвращает провисание и смещение крышки при нагрузке;
• Антикоррозийная защита - цинк-ламельное покрытие служит дольше обычного окрашенного металла в агрессивных средах;
• Не требует дополнительных креплений - самофиксирующийся шарнирный дизайн экономит время монтажа;
• Эстетично - однородный серый цвет и ровная поверхность не нарушают визуальную целостность трассы.

Ограничения применения

• Подходит только для лотков шириной 600 мм - несовместима с лотками 400, 200 или 800 мм;
• Не заменяет основные соединители крышек - применяется только как дополняющий элемент при наличии стыка;
• Не рассчитана на частые демонтажи - многократное открывание/закрывание шарнира может ослабить фиксацию;
• Не следует использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво к влаге, изделие не является водоупорным.

Примеры использования

• На заводе: стык крышек лотка после резки под изменение направления трассы;
• В серверной комнате: усиление стыка над технологическим проходом, где возможны вибрации от оборудования;
• На элеваторе: защита стыка крышки в зоне с высокой запыленностью;
• В распределительном щите: закрытие щели между двумя секциями лотка, чтобы предотвратить попадание опилок или стружки.

Практические советы

• Перед установкой проверьте, что кромки крышек лотка не имеют острых заусенцев - они могут повредить покрытие накладки;
• Если стык слишком широкий (>5 мм), предварительно используйте регулируемые переходники - накладка не компенсирует большие зазоры;
• При работе в агрессивной среде (высокая влажность, химические пары) периодически осматривайте покрытие - даже цинк-ламель требует контроля при длительной эксплуатации;
• Не используйте силовые инструменты для фиксации - достаточно легкого нажатия рукой для защелкивания шарнира;
• Храните в сухом месте до монтажа - влага может вызвать временное матирование покрытия, которое восстановится после установки.
