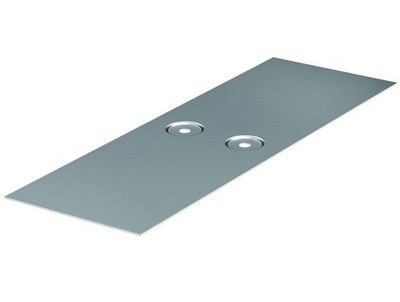

Накладка соединительная CGB для лотка осн. 200 цинк-ламель DKC 37354HDZL ДКС

Накладка соединительная для лотка 200, цинк-ламельная (аналог горячеоцинкованного) от DKC предназначена для герметизации и усиления стыков кабельных лотков серии S5 Combitech. Эта накладка особенно полезна, когда лоток был отрезан неровно или требуется дополнительная жесткость в месте соединения.

Назначение и область применения

Накладка соединительная для лотка 200, цинк-ламельная используется для закрытия зазоров и стыков между секциями кабельных лотков шириной 200 мм. Она предотвращает попадание пыли, влаги и механических повреждений на кабели, а также увеличивает прочность соединения. Подходит для промышленных объектов, где важна долговечность и безопасность кабельных трасс - например, на заводах, в распределительных щитах, на транспорте и в энергообъектах.

Технические характеристики

• Высота лотка: 100 мм - совместима с лотками этой высоты из серии S5 Combitech
• Тип изделия: накладка стыковая пластина - фиксируется поверх стыка, не требует замены элементов лотка
• Материал: нержавеющая сталь - обеспечивает прочность и устойчивость к деформациям
• Покрытие: цинк-ламель - химически активное покрытие на базе магниевой смолы с частицами алюминия и цинка
• Тип соединения: шарнирное - позволяет гибко адаптироваться к небольшим перепадам и углам при сборке
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Цвет: серый - соответствует цветовой гамме систем S5 Combitech

Совместимость и монтаж

Накладка соединительная для лотка 200, цинк-ламельная совместима исключительно с кабельными лотками шириной 200 мм из серии S5 Combitech. Монтаж выполняется с помощью саморезов, которые входят в комплект или приобретаются отдельно. Установка происходит поверх стыка двух лотков - накладка плотно прилегает за счет своей формы и фиксируется в 2–4 точках. Шарнирное устройство позволяет легко выровнять её даже при небольшом перекосе после резки лотка. Не требует сварки или сложных инструментов.

Безопасность и стандарты

Накладка имеет огнестойкую конструкцию, что соответствует требованиям безопасности для промышленных кабельных систем. Покрытие цинк-ламель обеспечивает электрохимическую защиту, снижая риск коррозии в агрессивных средах. По уровню защиты от коррозии эквивалентна горячеоцинкованному покрытию, что подтверждает соответствие промышленным нормам для длительной эксплуатации.

Преимущества

• Устраняет проблемы с неровными срезами лотков - не нужна повторная резка или замена детали
• Покрытие цинк-ламель устойчиво к коррозии, в том числе в условиях повышенной влажности и химических паров
• Не требует сварки - монтаж быстрый, доступен даже без профессионального оборудования
• Сохраняет целостность трассы при температурных колебаниях благодаря эластичности шарнирного соединения
• Совместима с другими аксессуарами серии S5 Combitech - можно собирать единую систему без переходов

Ограничения применения

• Подходит только для лотков шириной 200 мм - не использовать с лотками другого размера
• Не предназначен для нагрузок выше допустимых для лотков S5 Combitech - не служит основной несущей конструкцией
• Не рекомендуется для постоянного погружения в жидкости - хотя покрытие устойчиво к влаге, не является герметичной камерой
• Требует наличия отверстий для крепления - нельзя установить на лотки без подготовленных мест для винтов

Примеры использования

• Закрытие стыка между двумя отрезанными участками лотка на производственной линии
• Усиление соединения в зоне прохода через стену или потолок
• Фиксация места стыка там, где невозможно точно выровнять срезы при монтаже
• Добавление защиты в помещениях с высокой влажностью - например, в насосных станциях или холодильных камерах

Практические советы

• Перед установкой проверьте, чтобы кромки лотка были свободны от острых заусенец - они могут повредить изоляцию кабелей
• Используйте винты того же типа, что и для основного крепления лотков - это обеспечит равномерную нагрузку
• Если лоток был отрезан болгаркой, удалите металлическую стружку перед монтажом накладки - она может вызвать коррозию под покрытием
• При работе в агрессивной среде (например, на химзаводе) регулярно осматривайте место стыка - даже хорошее покрытие требует контроля
• Эта накладка - часть системы S5 Combitech; для максимальной надежности используйте все аксессуары от одного производителя - DKC
