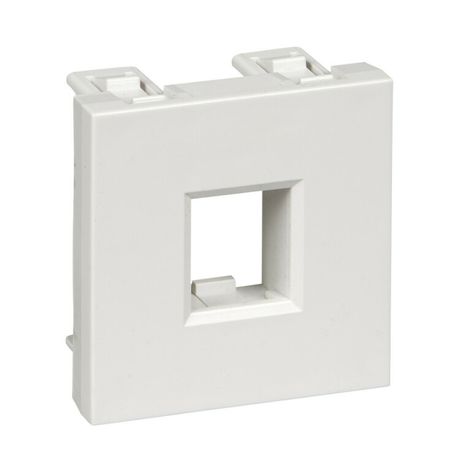

Накладка инф. СП "В45" для кабель-канала бел. SchE RIN-144-B APC

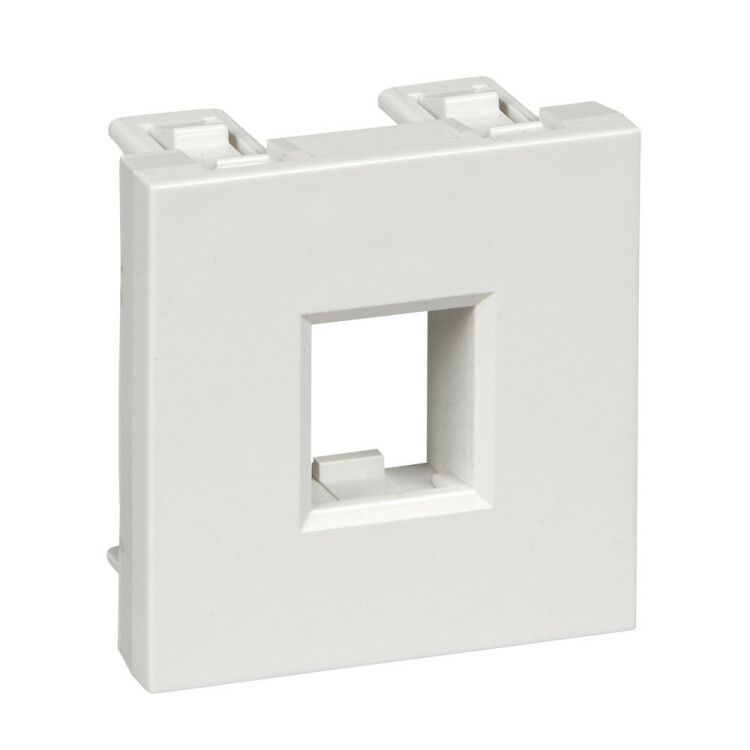

Лицевая плата W45 2 модуля 1xKeystone RAL9003 от SE (Schneider) - это накладка для установки одного модуля Keystone RJ45 в модульной системе W45. Подходит для внутреннего монтажа в кабель-каналах и лючках, обеспечивает чистую фронтальную поверхность и экранированное соединение. Артикул rin-144-b.

Назначение и область применения

Лицевая плата W45 2 модуля 1xKeystone RAL9003 предназначена для декоративного и функционального завершения модульного интерфейса в системах распределения сигналов. Устанавливается на переднюю часть кабель-каналов, лючков или мини-колонн системы W45, чтобы закрыть открытые места под модули. Одновременно позволяет вставить один разъём типа Keystone RJ45 - например, для подключения Ethernet, телефонии или других сетевых устройств. Часто используется в офисах, серверных комнатах, учебных помещениях и зданиях с организованной телекоммуникационной инфраструктурой.

Технические характеристики

• Размеры: 45 × 45 × 21,5 мм - соответствует стандартному модулю W45
• Количество модулей: 2 (занимает два модульных положения, но содержит одно гнездо)
• Тип разъёма: RJ45 8P8C, экранированный
• Цвет: белый, RAL 9003 (не путать с RAL 9010 - указано неверно в характеристиках; в описании верно RAL 9003)
• Поверхность: глянцевая, необработанная (без антибликовых или матовых покрытий)
• Степень защиты: IP20 - противостояние случайным прикосновениям, но не защищена от воды и пыли
• Материал: пластик, без галогенов
• Климатическое исполнение: УХЛ4 - допустимо использование в помещении с умеренным климатом, температурой от −25C до +40C
• Экранирование: корпус и разъём экранированы - снижает помехи в сети
• Соответствие нормам: RoHS 2011/65/EU

Совместимость и монтаж

Лицевая плата W45 2 модуля 1xKeystone RAL9003 совместима с любыми элементами системы W45, включая кабель-каналы, лючки MultiDesk и мини-колонны от SE (Schneider) и Systeme Electric. Крепится методом защелкивания - просто вставляется в подготовленный проём и фиксируется двумя защёлками по бокам. Монтаж выполняется изнутри: после того как установлен сам модуль Keystone RJ45 внутри канала, лицевая плата накрывается сверху. Гнездо выходит прямо - провода подводятся перпендикулярно к стене, что удобно при использовании жестких кабелей. Для работы требуется предварительно смонтированный модуль Keystone - сама плата не содержит контактов, она лишь служит рамкой.

Безопасность и стандарты

Изделие соответствует директиве RoHS 2011/65/EU - не содержит опасных веществ, таких как свинец, кадмий или галогены. Наличие экранированного корпуса и разъёма повышает безопасность передачи сигнала, особенно в средах с высокими уровнями электромагнитных помех. Однако степень защиты IP20 исключает применение во влажных, запылённых или наружных условиях. Не предназначен для эксплуатации в местах с риском механического воздействия или доступа детей.

Преимущества

• Поддерживает экранированные соединения - важное преимущество для Gigabit Ethernet и чувствительных систем связи
• Фирменная система W45 гарантирует точную посадку и долговечность
• Закрывает лишнее отверстие в модульном ряду, сохраняет эстетичный вид
• Простой монтаж без инструментов - достаточно защелкнуть
• Совместима с популярными решением MultiDesk - можно использовать в комплексных решениях

Ограничения применения

• Не подходит для внешней установки - IP20 не защищает от влаги и пыли
• Только одна позиция под модуль - второе место остаётся свободным, нельзя установить второй разъём
• Требуется наличие уже установленного модуля Keystone внутри - плита не является самостоятельным устройством
• Не имеет поля для этикетки - невозможно легко обозначить назначение порта
• Цвет RAL 9003 - белый, но не подходит для цветового кодирования (например, для различения типов портов)

Примеры использования

• Установка в кабель-канале рядом с рабочим столом для подключения компьютера через Ethernet
• Интеграция в центральный шкаф управления с несколькими модулями - где нужен только один сетевой порт
• Обустройство точки доступа в учреждении: телефон, принтер, терминал
• Альтернатива старому одиночному розеточному лючку - когда хочется более современный и унифицированный дизайн

Практические советы

• Перед монтажом проверьте, что глубина кабель-канала достаточна для размещения самого модуля Keystone - он требует около 15–18 мм свободного пространства назад
• Если вам нужны две точки подключения - выбирайте плату с двумя модулями, а не эту модель
• При замене старой лицевой плиты - убедитесь, что новый продукт точно соответствует сериям W45 от SE (Schneider) или Systeme Electric
• Чтобы отличить этот вариант от аналогов: обращайте внимание на артикул rin-144-b и указание “RAL9003” в описании - другие модели могут иметь другой цвет или номер модуля
• Не применяйте силу при установке - защёлки хрупкие, лучше слегка повернуть изделие при входе в проём
