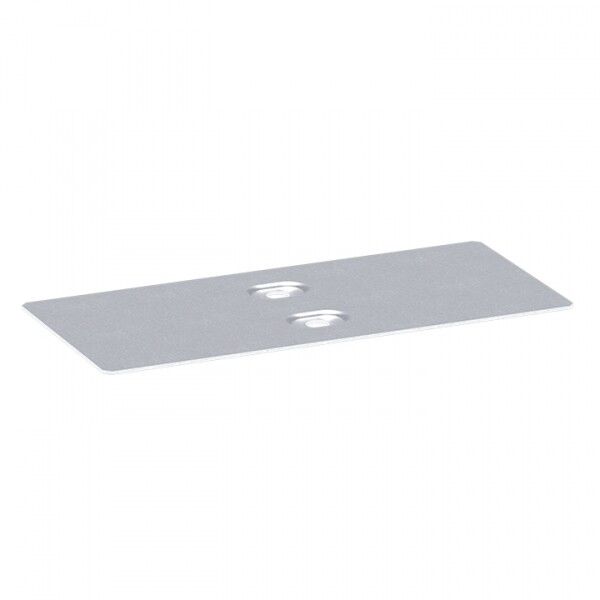

Накладка соединительная на основание 50мм HDZ EKF no5010-HDZ

Накладка на основание соединительная 50мм HDZ EKF PROxima - элемент системы кабельных лотков EKF-Line, предназначен для надёжного соединения участков лотков шириной 50 мм с помощью винтового разъёма. Изделие выполнено из оцинкованной стали и подходит для монтажа силовых и слаботочных кабельных трасс в промышленных и коммерческих объектах.

Назначение и область применения

Накладка на основание соединительная 50мм HDZ EKF PROxima используется для стыковки двух секций кабельного лотка шириной 50 мм в одной плоскости. Применяется в системах T-Line от EKF - как для перфорированных, так и для неперфорированных лотков с крышкой или без неё. Подходит для прокладки кабелей в помещениях и на улице, в том числе в условиях повышенной влажности и пыли. Часто встречается в промышленных цехах, на транспорте, в офисных зданиях и на объектах ЖКХ.

Технические характеристики

• Тип изделия: накладка соединительная
• Ширина лотка: 50 мм - совместима только с лотками этой ширины
• Тип соединения: винтовой разъём - обеспечивает прочную фиксацию болтами M6
• Материал: сталь
• Толщина материала: 0,8 мм - достаточна для жесткости, но требует осторожности при механическом воздействии
• Исполнение: уголковый соединитель - формирует прямую стыковку без поворотов
• Покрытие: горячее цинкование (HDZ) - защищает от коррозии даже при повреждении поверхности
• Цвет: серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных изделий

Совместимость и монтаж

Накладка на основание соединительная 50мм HDZ EKF PROxima совместима исключительно с лотками серии T-Line от EKF шириной 50 мм. Для установки требуется выровнять края лотков, совместить отверстия и закрутить два болта M6 через отверстия в накладке. Монтаж выполняется без предварительной подготовки - достаточно отвертки или гаечного ключа. Накладка крепится только к нижней части лотка, поэтому не подходит для вертикальных или угловых соединений. Крышка лотка крепится отдельно - эта накладка не влияет на её фиксацию.

Безопасность и стандарты

Изделие изготовлено из стали с горячим цинкованием по технологии Сендзимира, что соответствует требованиям ГОСТ 14918 и ISO 1461. Покрытие обеспечивает долговременную защиту от коррозии, включая условия IP65 и выше при правильном монтаже. Сертифицирована для работы в температурном диапазоне от –40C до +60C. Соответствует нормам безопасности для электромонтажных работ в соответствии с ПУЭ.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - служит дольше, чем изделия с электроцинкованием
• Жёсткая конструкция из стали 0,8 мм - сохраняет форму при нагрузках и вибрациях
• Простота монтажа - не требует сварки, клепки или специальных инструментов
• Долгий гарантийный срок - 84 месяца - подтверждает надёжность материалов
• Совместимость с другими элементами серии EKF-Line - позволяет собирать целые трассы без переходников

Ограничения применения

• Не применяется для соединения лотков шириной более или менее 50 мм - несовместима с другими размерами
• Подходит только для прямых стыков - не заменяет повороты, тройники или переходники
• Не рекомендуется для внешних кабельных трасс с постоянным прямым попаданием воды - хотя HDZ защищает, длительное воздействие осадков снижает срок службы
• Не подходит для высоких вибрационных нагрузок без дополнительной фиксации - например, рядом с крупными двигателями

Примеры использования

• Соединение двух участков лотка в цехе на конвейере с распределением питания станков
• Прокладка слаботочных кабелей (сетевые, сигнальные) в офисном здании по потолку
• Обустройство кабельной трассы в подвале многоквартирного дома - где важна защита от сырости
• Замена старого лотка на новом этапе модернизации электроснабжения - благодаря совместимости с существующей системой EKF-Line

Практические советы

• Перед монтажом проверьте, чтобы края лотков были ровными - неровный срез затруднит плотное прилегание накладки
• Используйте болты M6 с гроверами или пластиковыми шайбами - это предотвратит самопроизвольное ослабление при вибрациях
• Не используйте эту накладку для крепления к стене - она не рассчитана на несущую функцию
• При работе в агрессивных средах (например, химических цехах) дополнительно контролируйте состояние покрытия каждые 1–2 года
• Артикул no5010-hdz - всегда указывайте его при заказе, чтобы получить именно оцинкованную модель, а не аналог с другим покрытием
