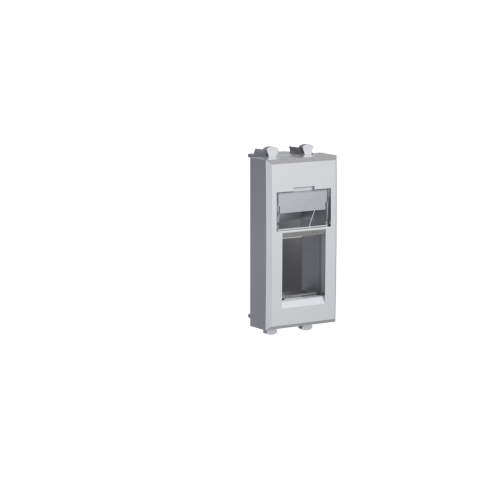

Адаптер для Keystone Avanti, 1 модуль, IP20, закаленная сталь DKC (ДКС) 4404201

Адаптер для Keystone, закаленная сталь, 1 модуль от DKC (ДКС), артикул 4404201 - это накладка для скрытой установки в системы In-liner Front и Sotto, предназначенная для фиксации модулей Keystone в подрозеточных коробках. Продукт обеспечивает надежную посадку и эстетичный вид при использовании с сериями Avanti.

Назначение и область применения

Адаптер для Keystone, закаленная сталь, 1 модуль используется исключительно для монтажа модулей стандарта Keystone в системах организации кабельных коммуникаций: In-liner Front и Sotto. Он служит переходным элементом между корпусом подрозеточной коробки и лицевой панелью, позволяя устанавливать сетевые, телефонные или видеорозетки с интерфейсом Keystone. Подходит для офисных помещений, серверных комнат, жилых домов и промышленных объектов, где требуется аккуратная и скрытая проводка.

Технические характеристики

• Тип изделия: Накладка для электроустановочного изделия (ЭУИ)
• Количество модулей: 1
• Габаритные размеры: 22,4 × 44,9 × 18,9 мм
• Материал: Термопласт, без галогенов
• Цвет: Белый (в описании указано “закаленная сталь” - это визуальное наименование цветового решения, фактический цвет - белый)
• Поверхность: Глянцевая, декоративное покрытие
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Направление выхода: Прямолинейное
• Фиксация: В распор (лапками) + винтовая
• Способ монтажа: Скрытой установки
• Поле для надписи: Отсутствует
• Серия: Avanti

Совместимость и монтаж

Адаптер для Keystone, закаленная сталь, 1 модуль совместим только с каркасами Avanti (например, код 4400802) и рамками-суппортами из серии Avanti (код 4400912 и аналоги). Устанавливается в подрозеточные коробки глубиной не менее 45 мм. Для фиксации используются два способа: защелкивающиеся лапки (распор) и саморезы - рекомендуется применять оба для максимальной устойчивости. Адаптер не требует сверления, но необходима точная подготовка отверстия под каркас. Не совместим с другими сериями, кроме Avanti.

Совместимые модули Keystone

• RNK6AF90TL
• RNK6AU180BK
• RNK6AU180WH
• RNK6F90TL
• RNK6U180BK
• RNK6U180WH
• RNK5EF90TL
• RNK5EU180BK
• RNK5EU180WH

Ограничения применения

• Не предназначена для открытой установки - работает только в скрытых системах с каркасами Avanti
• IP20 - нельзя использовать во влажных помещениях, на улице или в зонах с риском брызг
• Подходит только для одиночных модулей Keystone - не поддерживает двойные или многомодульные сборки
• Требует минимальную глубину коробки 45 мм - не подходит для старых или мелких подрозетников
• Не имеет поля для надписи - невозможно помечать функции портов напрямую на адаптере

Примеры использования

• Установка Ethernet-розетки RJ45 в офисном столе с системой Sotto
• Монтаж телефонной розетки в стене с коробкой In-liner Front
• Интеграция USB-зарядки в медиа-панель в жилой комнате через модуль RNK6AU180WH
• Обустройство рабочего места сотрудника с несколькими Keystone-модулями в одном каркасе Avanti

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть минимум 45 мм, иначе адаптер не зафиксируется
• Используйте только оригинальные каркасы Avanti (код 4400802) - другие не обеспечивают плотного контакта
• При затяжке винтов не перетягивайте - материал термопласта хрупкий, возможна трещина
• Если нужна маркировка модулей - используйте этикетки на самих Keystone-вставках, так как на адаптере нет поля для надписи
• Для долговечности не применяйте силовые устройства (розетки 220 В) - этот адаптер рассчитан только на слаботочные цепи
