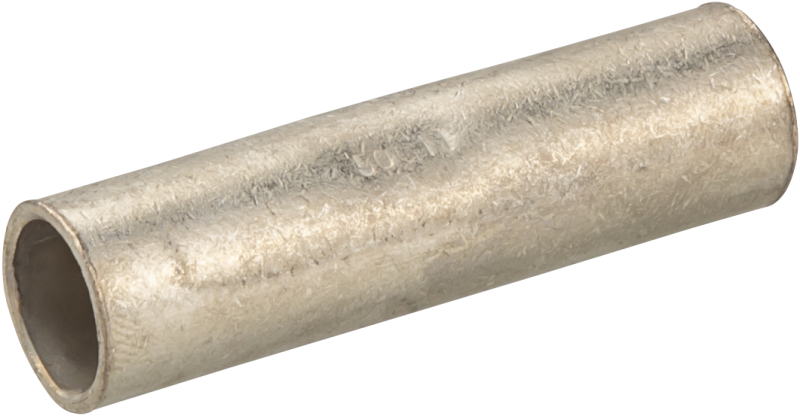

Наконечник 80 238 NET-ГМЛ-50 гильза медная луженая (уп.50шт) Navigator 80238

Наконечник 80 238 NET-ГМЛ-50 гильза медная луженая - это соединительный элемент для надёжного крепления многожильных проводов к контактным площадкам, предназначен для использования в силовых цепях с токами до 50 А. Произведён бренда Navigator, артикул 80238, соответствует серии NET-ГМЛ.

Назначение и область применения

Наконечник 80 238 NET-ГМЛ-50 используется для оконцевания многожильных медных проводов сечением 50 мм2. Обеспечивает прочное и долговечное соединение между проводом и зажимом - например, на автоматических выключателях, контакторах, шинах или клеммниках. Применяется в промышленной автоматике, распределительных щитах, энергообъектах и на оборудовании с высокими требованиями к надёжности контакта.

Технические характеристики

• Тип: наконечник с гильзой
• Материал гильзы: медь, лужёная поверхность
• Сечение провода: 50 мм2
• Размер отверстия: 8,0 мм (стандартный под болт М8)
• Общая длина: 94 мм
• Длина гильзы: 50 мм
• Цвет: серебристый (благодаря лужению)

Лужение - покрытие оловом - защищает медь от окисления, улучшает пайку и снижает переходное сопротивление в месте соединения.

Совместимость и монтаж

Наконечник 80 238 NET-ГМЛ-50 совместим с болтами и винтами диаметром 8 мм. Для установки требуется обжимной инструмент с матрицей для сечений 50 мм2. Гильзу необходимо плотно обжать двумя-тремя ударами, чтобы обеспечить механическую прочность и хороший электрический контакт. Не используйте плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить гильзу.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству соединителей для электроустановок. Лужёная медь соответствует нормам по электропроводности и термостойкости. Наконечник 80 238 NET-ГМЛ-50 не содержит свинца и соответствует RoHS по составу материалов.

Преимущества

• Устойчивость к коррозии благодаря лужению - особенно важно во влажных или агрессивных средах
• Высокая теплопроводность меди - минимизирует нагрев при нагрузках
• Стандартный размер отверстия M8 - совместим с большинством промышленных клемм и зажимов
• Жесткая гильза предотвращает перегиб провода внутри наконечника

Ограничения применения

• Не предназначена для одножильных проводов - требует многожильного ядра
• Не рекомендовано использование в условиях постоянного изгиба или вибрации без дополнительной фиксации
• Максимальная рабочая температура - до +105 C; выше - возможна деформация лудёного слоя
• Не подходит для алюминиевых проводов - материал гильзы рассчитан исключительно на медь

Примеры использования

• Подключение входного кабеля к главному автомату в распределительном щите
• Соединение кабеля с шиной PE в промышленном щите управления
• Фиксация провода на клеммах частотного преобразователя
• Запитка мощного двигателя через контактор

Практические советы

• Перед обжимом удалите изоляцию точно на длину гильзы - 50 мм. Лишняя изоляция внутри снижает качество контакта
• Проверьте, что все жилы провода полностью вошли в гильзу - ни одна не должна торчать
• После обжима проверьте механическую прочность: попробуйте потянуть провод - он не должен выскочить
• Для длительной работы в условиях повышенной влажности дополнительно смажьте место соединения антикоррозийной пастой
• Артикул 80238 - один из самых ходовых в серии NET-ГМЛ. Храните запас - замена занимает время, а простои дороги
