Наконечник алюминиевый OptiKit L-DL-120-12 | 278150 КЭАЗ

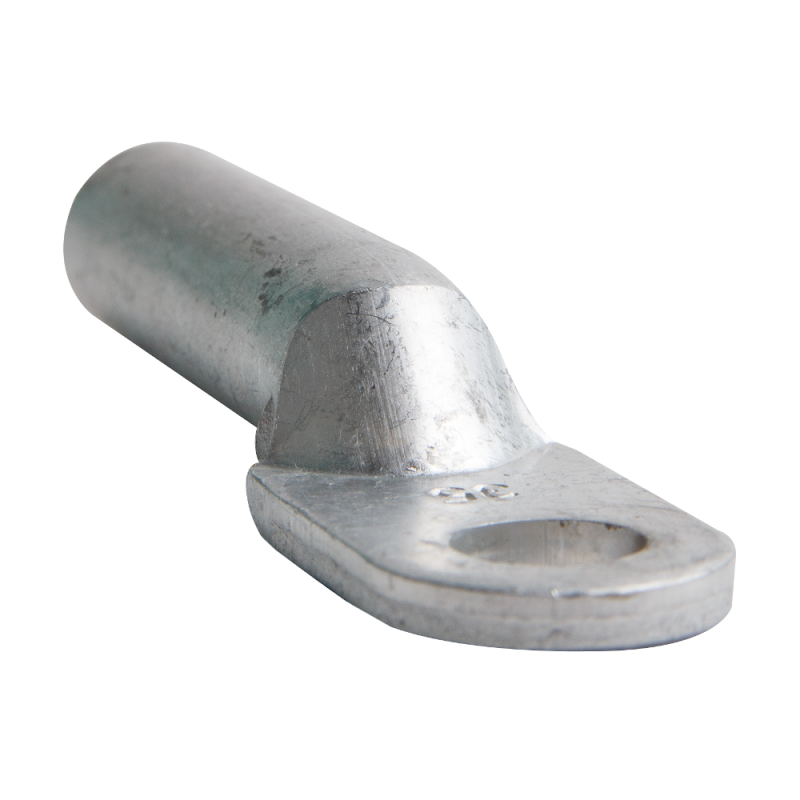

Наконечник алюминиевый L-DL-120-12 КЭАЗ предназначен для надёжного соединения алюминиевых проводов и кабелей сечением 120 мм2 через опрессовку. Применяется в распределительных устройствах до 10 кВ, особенно там, где важна устойчивость к перепадам температур и долговечность контакта. Артикул 278150 соответствует серии OptiKit L / C от КЭАЗ.

Назначение и область применения

Наконечник алюминиевый L-DL-120-12 КЭАЗ используется для оконцевания алюминиевых токоведущих жил после удаления изоляции. Подходит для монтажа в силовых соединениях высоковольтных систем: подстанциях, ячейках КРУ, трансформаторных пунктах, шинных мостах. Обеспечивает механическую прочность и электрический контакт при передаче больших токов.

Технические характеристики

• Номинальное поперечное сечение: 120 мм2 - подходит для проводов и кабелей сечением от 16 до 300 мм2
• Диаметр отверстия: 12 мм - совместим с болтами и зажимами стандарта M12
• Материал: алюминий - легкий, хорошо проводит ток, устойчив к коррозии в нормальных условиях
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения
• Диапазон рабочих температур: от -40 C до +80 C - выдерживает суровые климатические условия
• Форма гильзы: короткая - компактная конструкция, удобна для плотной укладки в ограниченном пространстве
• Покрытие: без покрытия - не имеет антикоррозийного слоя, требует защиты при внешней установке
• Цвет: серый - типичный цвет алюминиевых изделий, не влияет на функциональность

Совместимость и монтаж

Наконечник алюминиевый L-DL-120-12 КЭАЗ монтируется методом опрессовки специальными клещами с матрицей под размер 120 мм2. Для качественного соединения необходимо:

• Зачистить жилу на длину, равную глубине гильзы (не менее 25–30 мм)
• Использовать инструмент с правильной формой матрицы - не допускается использование матриц для медных наконечников
• Не применять паяльники или сварку - алюминий нельзя паять обычными способами
• Проверить герметичность опрессовки: поверхность должна быть ровной, без трещин и выпуклостей

Подходит для крепления к болтовым зажимам с диаметром отверстия 12 мм. Убедитесь, что зажим также рассчитан на алюминиевые провода - смешивание меди и алюминия без переходника недопустимо.

Безопасность и стандарты

Наконечник алюминиевый L-DL-120-12 КЭAZ соответствует требованиям ГОСТ 7385 и международным стандартам на наконечники для высоковольтных соединений. Номинальное напряжение 10 кВ гарантирует безопасную эксплуатацию в сетях до этого уровня. Отсутствие покрытия не снижает электробезопасность, но требует соблюдения условий монтажа в закрытых щитах или с использованием термоусадочных трубок при открытой прокладке.

Преимущества

• Высокая теплопроводность алюминия обеспечивает минимальные потери при передаче тока
• Короткая форма гильзы экономит место в распределительных камерах
• Широкий диапазон сечений (16–300 мм2) позволяет использовать один тип наконечника для нескольких проектов
• Стабильная работа при экстремальных температурах - подходит для холодных регионов и летних перегрузок
• Производится на КЭАЗ - проверенный временем российский производитель с контролируемым качеством

Ограничения применения

• Не применяется для медных проводов - материал несовместим, возможна гальванопара и быстрое разрушение контакта
• Без покрытия - не рекомендован для открытой установки на воздухе без дополнительной защиты (термоусадка, изолирующие колпачки)
• Не подходит для частых вибраций без фиксации - алюминий мягче меди, может деформироваться при нагрузке
• Требует точного подбора инструмента для опрессовки - некорректное давление вызывает плохой контакт или повреждение жилы

Примеры использования

• Оконцовка алюминиевой жилы кабеля АС 120 в ячейке КРУ-10 кВ
• Присоединение фазного провода к шинному сбору в трансформаторной подстанции
• Соединение алюминиевого провода с зажимом разъединителя в воздушной ЛЭП
• Монтаж в цепях питания промышленных печей и конвейеров с высокими токами

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и наконечника - даже небольшое отклонение снижает надёжность
• При работе в сырых местах используйте термоусадочные трубки с клеевым слоем - они исключают попадание влаги в контакт
• Не затягивайте болт слишком сильно - алюминий легко деформируется; следите за моментом затяжки согласно документации оборудования
• Храните наконечники в сухом месте - хотя алюминий не ржавеет, грязь и влага могут ухудшить качество опрессовки
• Артикул 278150 - единственный номер для заказа этого типа. Серия OptiKit L / C от КЭАЗ гарантирует совместимость с другими элементами этой линейки.
