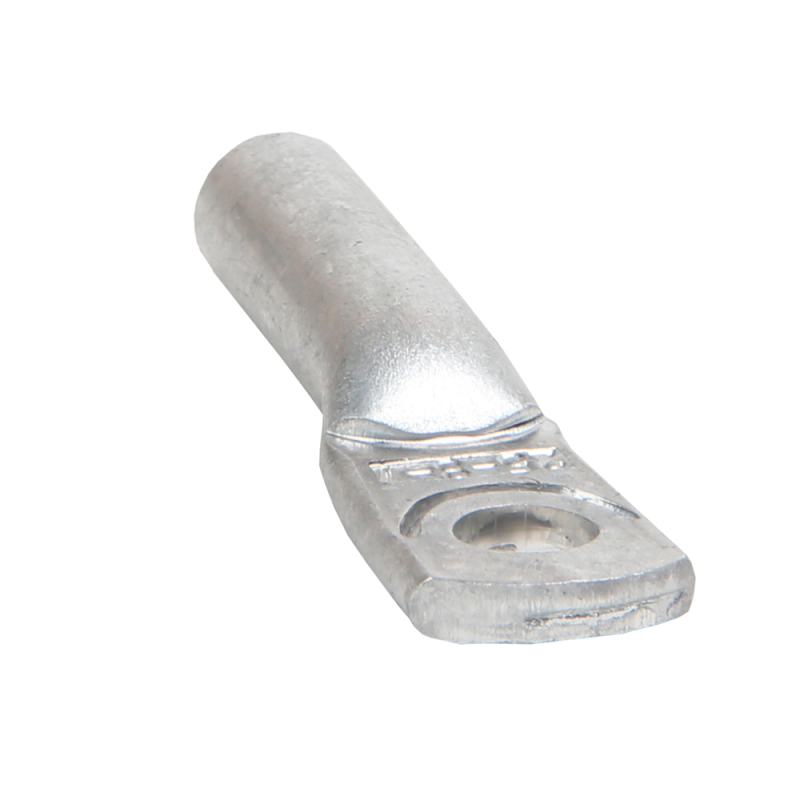

Наконечник алюминиевый OptiKit L-ТА 25-8-7 ГОСТ 9581 | 324336 КЭАЗ

Наконечник алюминиевый L-ТА 25-8-7 ГОСТ 9581 КЭАЗ предназначен для надежного соединения алюминиевых проводов с оборудованием через опрессовку. Этот наконечник используется в силовых цепях до 35 кВ, особенно там, где важна устойчивость к коррозии и механическая прочность. Артикул 324336 соответствует сериям КЭАЗ и КЭАЗ Optima.

Назначение и область применения

Наконечник алюминиевый L-ТА 25-8-7 ГОСТ 9581 КЭАЗ служит для оконцевания алюминиевых и сталеалюминиевых проводов сечением 25 мм2. Он обеспечивает качественный контакт между проводом и зажимом оборудования - например, автоматическим выключателем, рубильником или шиной распределительной системы. Применяется в энергообъектах, промышленном оборудовании, трансформаторных подстанциях и на линиях электропередачи до 35 кВ.

Технические характеристики

• Тип: наконечник для опрессовки
• Номинальное сечение провода: 25 мм2
• Материал: алюминий (высокоочищенный, для хорошей проводимости)
• Форма поперечного сечения: круглая
• Размер резьбы: М8 (диаметр болта 8 мм)
• Конструкция: короткая - компактная форма для ограниченного пространства
• Количество крепежных отверстий: одно
• Цвет: серый (естественный цвет алюминия, без покрытия)
• Стандарт: ГОСТ 9581-80

Совместимость и монтаж

Наконечник алюминиевый L-ТА 25-8-7 ГОСТ 9581 КЭАЗ совместим с проводами из алюминия или сталеалюминиевой комбинации, имеющими сечение от 16 до 240 мм2. Для установки требуется опрессовка - не сварка и не пайка. Подходящий инструмент: ручной или гидравлический пресс с матрицей под сечение 25 мм2. Убедитесь, что диаметр отверстия под болт М8 соответствует зажиму оборудования. После опрессовки проверьте герметичность контакта - не должно быть люфтов или трещин.

Безопасность и стандарты

Изготовлен согласно ГОСТ 9581-80, который регламентирует требования к материалам, размерам и механической прочности наконечников. Соответствие стандарту гарантирует безопасную работу при напряжении до 35 кВ. Сертифицирован для применения в промышленных сетях. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или химически активных средах без дополнительной защиты.

Преимущества

• Высокая электропроводность благодаря чистому алюминию - снижаются потери энергии
• Устойчивость к окислению - алюминий менее подвержен коррозии, чем медь в агрессивных средах
• Короткая конструкция позволяет монтировать в плотных щитах и насыщенных шинах
• Одно отверстие М8 - универсальное решение для большинства стандартных зажимов
• Поддерживается всеми типами прессов - легко заменить старые наконечники без изменения инструмента

Ограничения применения

• Не предназначены для медных проводов - использование с медью вызывает гальваническую коррозию
• Не подходят для частых перегрузок выше номинала 25 мм2 - риск перегрева и деформации
• Не допускается применение в условиях постоянного погружения в воду - хотя алюминий устойчив, сам наконечник не имеет IP-защиты
• Запрещено повторное использование после демонтажа - опрессованная часть теряет герметичность

Примеры использования

• Подключение алюминиевого кабеля АС 25 к входному автомату в распределительном щите
• Присоединение фазного провода к шине сборки на подстанции 10–35 кВ
• Монтаж на выводы трансформаторов и реакторов с алюминиевыми выводами
• Обустройство заземления в промышленных объектах с алюминиевыми шинами

Практические советы

• Перед опрессовкой зачистите жилу на длину, равную глубине гильзы наконечника - не больше и не меньше
• Выбирайте матрицу пресса точно под сечение 25 мм2 - недостаточное давление приведёт к плохому контакту
• Проверяйте посадочный диаметр отверстия М8 перед установкой - он должен свободно проходить через болт, но не иметь люфта
• При работе в сыром помещении используйте смазку типа «Литол» на контактной поверхности - предотвращает окисление
• Не путайте с медными аналогами - алюминиевые наконечники имеют другую форму и цвет, даже если метрика одинакова
