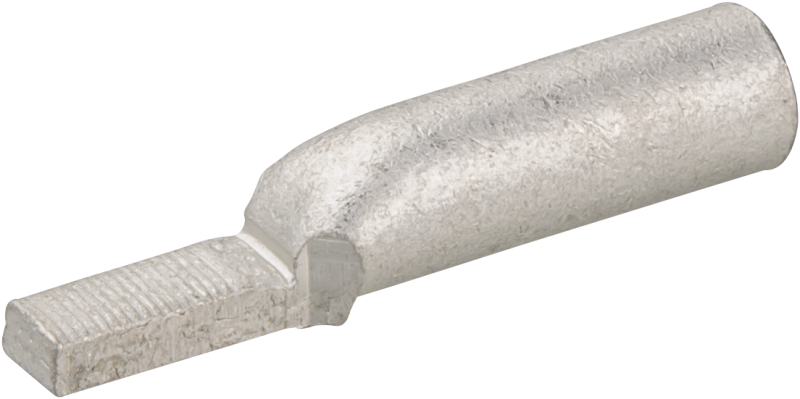

Наконечник 80 229 NET-НШАЛ-25-15 штифтовой алюм. лужен. (уп.50шт Navigator 80229

Наконечник кабельный штифтовой алюминиевый луженый 80 229 NET-НШАЛ-25-15 (упаковка 50 шт) предназначен для надёжного соединения алюминиевых кабелей с штифтовыми контактами, например, в клеммниках, разъёмах или коммутационных аппаратах. Бренд Navigator и артикул 80229 указывают на серию NET-НШАЛ, созданную для промышленной электромонтажной практики.

Назначение и область применения

Этот наконечник используется для оконцевания алюминиевых проводов сечением 25 мм2 перед подключением к штифтовым контактным элементам. Подходит для установки в силовые клеммы, автоматические выключатели, контакторы и распределительные щиты. Применяется там, где требуется прочное, долговечное и устойчивое к окислению соединение - особенно в условиях повышенной влажности или перепадов температур.

Технические характеристики

• Материал: алюминий с лужением - защищает от коррозии и улучшает проводимость
• Сечение кабеля: 25 мм2
• Диаметр штифта: 15 мм
• Форма: штифтовая - предназначена для цилиндрических контактов
• Упаковка: 50 штук в одной упаковке
• Обозначение по серии: NET-НШАЛ-25-15

Совместимость и монтаж

Наконечник совместим с штифтами диаметром 15 мм, типичными для клеммных колодок серии WAGO, Phoenix Contact, ABB и аналогичных. Для монтажа используйте обжимной инструмент с матрицей для алюминиевых наконечников. Обжим должен быть равномерным - не допускайте трещин или деформаций корпуса. Лужёная поверхность снижает риск окисления, поэтому после обжима не требует дополнительной смазки.

Преимущества

• Лужение предотвращает образование оксидной плёнки на алюминии - увеличивает срок службы соединения
• Высокая механическая прочность материала обеспечивает устойчивость к вибрациям
• Стандартный размер 15 мм позволяет использовать с широким спектром промышленных разъёмов
• Упаковка по 50 штук оптимальна для крупных объектов и регулярного обслуживания

Ограничения применения

Не применяйте этот наконечник для медных кабелей - он рассчитан исключительно на алюминий. Также избегайте использования в системах с токами выше номинала, соответствующего сечению 25 мм2. Недопустимо применение в условиях постоянного погружения в жидкости - хотя лужение защищает от влаги, сам наконечник не имеет IP-защиты.

Примеры использования

• Подключение алюминиевой фазы к клемме контактора в панели управления станком
• Завершение жилы в распределительном щите промышленного цеха
• Монтаж заземляющего провода в системе с штифтовыми зажимами
• Ремонт или модернизация старых электроустановок с алюминиевой проводкой

Практические советы

• Перед обжимом проверьте соответствие диаметра штифта - 15 мм - и внутреннего отверстия наконечника
• Используйте только инструменты, рекомендованные для алюминиевых наконечников - обжим меди и алюминия требуют разных матриц
• Храните упаковку в сухом месте - даже лужёные наконечники могут терять качество при длительном воздействии влаги
• При замене нескольких наконечников одновременно - сохраняйте порядок маркировки, чтобы не перепутать фазы
• Net-НШАЛ-25-15 - это часть серии Navigator NET-НШАЛ; другие модели этой серии подходят для сечений 16, 35 и 50 мм2
