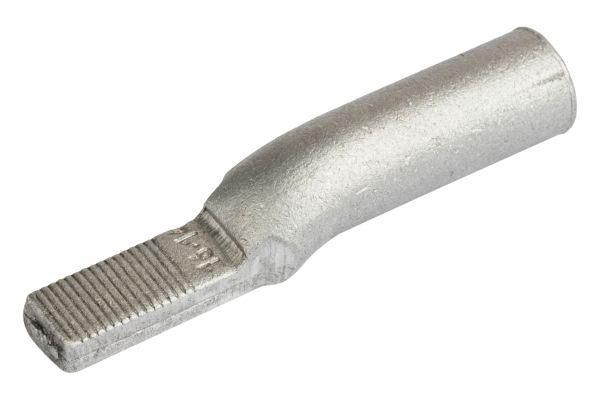

Наконечник штифтовой НШАЛ 25-15 алюминиевый луженый | Б0062640 ЭРА

Наконечник штифтовой НШАЛ 25-15 алюминиевый луженый ЭРА - это элемент для надёжного соединения алюминиевых и сталеалюминиевых проводов сечением 25 мм2 с контактными клеммами малого размера, такими как автоматы, контакторы или клеммные колодки. Артикул б0062640 обеспечивает устойчивость к коррозии благодаря лужению с добавками висмута и олова.

Назначение и область применения

Наконечник штифтовой НШАЛ 25-15 алюминиевый луженый предназначен для оконцевания многопроволочных алюминиевых и сталеалюминиевых жил, чтобы обеспечить плотный и долговечный контакт с клеммами устройств, где сама жила слишком толста для прямого зажима. Применяется в распределительных щитах, на вводах в здания, при подключении кабелей СИП к автоматическим выключателям, УЗО, рубильникам и другим аппаратам с компактными клеммами. Подходит для систем до 1 кВ.

Технические характеристики

• Номинальное сечение: 25 мм2 - соответствует жилам с таким же сечением, подходящим для тока до 95–110 А (в зависимости от условий прокладки)
• Материал: электротехнический алюминий марки АД1 - высокая проводимость, низкая масса, хорошая механическая прочность
• Покрытие: лужение с добавками висмута и олова - защищает поверхность от окисления и снижает переходное сопротивление
• Климатическое исполнение: Т2 - рассчитан на работу в условиях повышенной влажности и температурных перепадов
• Форма жилы: совместим с многопроволочными круглыми и секторными жилами
• Размер штифта: стандартизирован под типовые клеммы (диаметр штифта - 15 мм)

Совместимость и монтаж

Наконечник НШАЛ 25-15 алюминиевый луженый ЭРА требует обязательного обжима специальным инструментом - гидравлическим или ручным прессом с матрицей для штифтовых наконечников. Обжим должен быть выполнен без повреждения изоляции и с равномерным давлением. Не допускается использование плоскогубцев или кусачек. Штифт диаметром 15 мм подходит для большинства бытовых и промышленных автоматов (например, ABB, Schneider Electric, IEK, Hager). Перед установкой проверьте соответствие диаметра штифта и глубины клеммы устройства.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7385-81 и ГОСТ 23286-78. Лужение соответствует нормам для климатического исполнения Т2 - устойчиво к воздействию влаги, солёного воздуха и агрессивных сред. Соответствует требованиям безопасности для электроустановок до 1 кВ. Не содержит свинца и фталатов.

Преимущества

• Увеличивает площадь контакта между алюминиевой жилой и клеммой - снижает риск нагрева и оплавления
• Лужение предотвращает образование оксидной плёнки - продлевает срок службы соединения
• Стандартный штифт 15 мм - совместим с широким спектром коммутационных аппаратов
• Подходит для жестких и мягких многожильных проводов - универсальность в применении
• Не требует дополнительной смазки или антикоррозийных составов - готов к использованию

Ограничения применения

• Не предназначены для однопроволочных (монолитных) алюминиевых жил - возможен разрыв при обжиме
• Не рекомендованы для постоянного погружения в воду или работы в агрессивных химических средах
• Не следует использовать с медными клеммами без переходника - возможна гальваническая коррозия
• Обжим должен выполняться исключительно специализированным инструментом - неквалифицированный монтаж приведёт к плохому контакту
• Не подходит для сечений более 25 мм2 - риск перегрева и деформации

Примеры использования

• Подключение кабеля СИП 2×16+1×25 к входному автомату в щите дома
• Присоединение алюминиевой жилы 25 мм2 к клемме контактора в цепи управления насосом
• Соединение фазного провода от воздушной линии с клеммой УЗО в этажном щите
• Монтаж в распределительных пунктах промышленных объектов с алюминиевой проводкой

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки наконечника - лишняя изоляция мешает плотному контакту
• Проверяйте, что жила полностью вошла в втулку - видимый конец жилы после обжима недопустим
• После монтажа проверяйте затяжку клеммы - слабый контакт вызывает нагрев даже при правильном обжиме
• Для частых демонтажей используйте наконечники с фиксирующими болтами - они лучше сохраняют контакт при повторных подключениях
• Храните в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие влаги снижает эффективность
