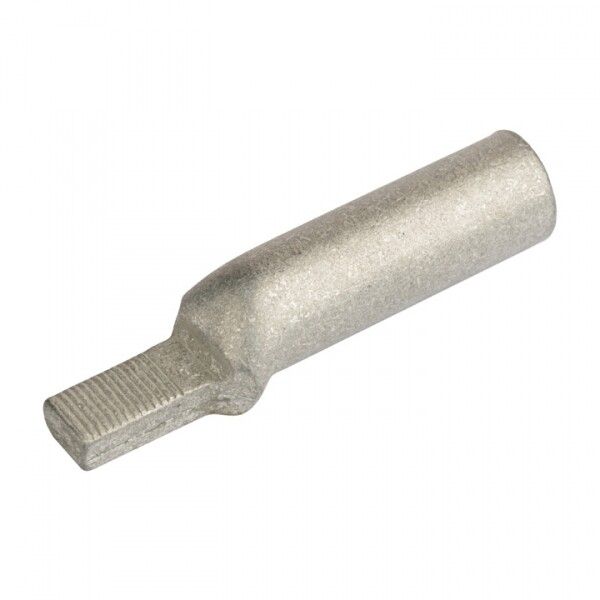

Наконечник штифтовой алюминиевый луженый НШАЛ 25-15 | nshal-25-15 EKF

Наконечник штифтовой алюминиевый луженый НШАЛ 25-15 от EKF серии PROxima предназначен для надёжного соединения алюминиевых проводов с клеммами оборудования через опрессовку. Этот наконечник обеспечивает устойчивый токовый контакт в условиях повышенной нагрузки и ограниченного пространства.

Назначение и область применения

Наконечник штифтовой алюминиевый луженый НШАЛ 25-15 используется для оконцевания алюминиевых кабелей сечением 25 мм² методом опрессовки. Применяется там, где требуется подключение к компактным клеммам — например, на автоматах, контакторах, рубильниках и распределительных щитах. Особенно актуален там, где ширина клеммы не позволяет использовать обычные трубчатые наконечники.

Технические характеристики

• Поперечное сечение провода: 25 мм²
• Материал: алюминий с лужёным покрытием
• Форма поперечного сечения: круглая
• Тип: штифтовой (штыревой)
• Цвет: алюминиевый (естественный цвет металла с лужёным слоем)
• Гарантийный срок: 60 месяцев

Лужение поверхности снижает окисление алюминия, продлевает срок службы контакта и улучшает проводимость. Штифтовая форма позволяет плотно входить в узкие клеммы, сохраняя механическую устойчивость.

Совместимость и монтаж

Наконечник штифтовой алюминиевый луженый НШАЛ 25-15 совместим с алюминиевыми однопроволочными и многопроволочными жилами сечением 25 мм². Для установки необходима специальная опрессовка — клещи с матрицей под размер 25 мм². Убедитесь, что диаметр штифта соответствует внутреннему размеру клеммы устройства. Не используйте с медными проводами — материал несовместим, возможен гальванический эффект.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности, применяемым в электроустановках до 1000 В. Произведено в соответствии с технологическими нормами EKF PROxima. Гарантия 60 месяцев подтверждает соответствие долговременной эксплуатационной надёжности.

Преимущества

• Лужёная поверхность защищает от коррозии и улучшает контактную проводимость
• Штифтовая форма позволяет работать с узкими клеммами, где другие типы наконечников не помещаются
• Высокая механическая прочность после опрессовки
• Стандартный размер 25 мм² — часто требуемый в промышленном оборудовании

Ограничения применения

• Не применяется для медных проводов — риск электрохимической коррозии
• Не предназначена для частых демонтажей — опрессовка является постоянным соединением
• Требуется точное соблюдение усилия при опрессовке; недостаточное давление вызывает плохой контакт, избыточное — повреждение жилы
• Не рекомендован для открытых внешних установок без защиты от агрессивной среды

Примеры использования

• Подключение алюминиевого силового кабеля к автоматическому выключателю в щите управления
• Присоединение к клеммам теплового реле или контактора в цепях конвейера
• Завершение фазного провода в распределительном щите промышленного объекта
• Соединение с клеммами преобразователя частоты при использовании алюминиевой проводки

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы наконечника — не больше, не меньше
• Используйте только подходящие клещи с матрицей для 25 мм² — проверьте маркировку на инструменте
• Убедитесь, что клемма устройства имеет достаточную глубину для штифта — иначе контакт будет ненадёжным
• Проверяйте качество опрессовки: после сжатия наконечник не должен болтаться на проводе
• При замене старого наконечника — всегда выбирайте тот же тип: НШАЛ 25-15 от EKF — чтобы гарантировать совместимость
