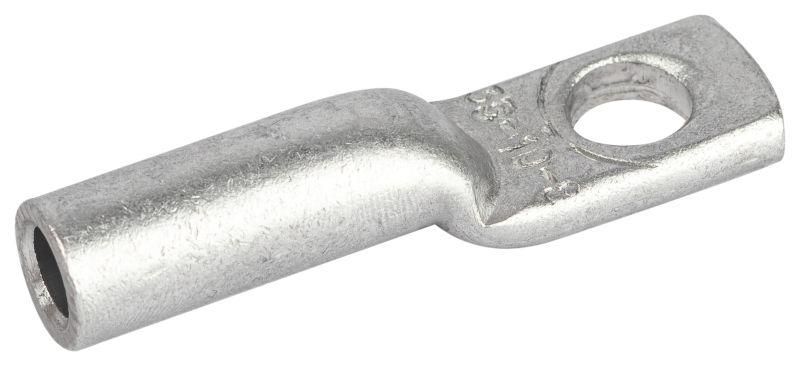

Наконечник алюминиевый ТА 35-10-8 ЭРА Б0062647

Наконечник кабельный алюминиевый ТА 35-10-8 ГОСТ 9581-80 от бренда ЭРА предназначен для надёжного соединения алюминиевых проводов сечением 35 мм2 с шинами и контактными выводами оборудования. Этот наконечник обеспечивает прочную механическую фиксацию и хороший электрический контакт в системах до 35 кВ.

Назначение и область применения

Наконечник кабельный алюминиевый ТА 35-10-8 ГОСТ 9581-80 используется для оконцевания алюминиевых и сталеалюминиевых проводов перед подключением к шинам, зажимам или выводам электрооборудования. Применяется в распределительных устройствах, трансформаторных подстанциях, на линиях электропередачи и в силовых щитах. Подходит для работы в сетях до 35 кВ.

Технические характеристики

• Номинальное сечение кабеля: 35 мм2
• Диаметр отверстия: 35 мм - позволяет установить болт М12 или аналогичный крепёж
• Материал: алюминий марки АД1М - высокая проводимость и устойчивость к коррозии
• Форма жилы: многопроволочная круглая или секторная - совместим с гибкими и жесткими проводами
• Количество отверстий: одно - для одиночного крепления
• Стандарт: ГОСТ 9581-80 - соответствует требованиям к силовым наконечникам в России

Совместимость и монтаж

Наконечник ТА 35-10-8 совместим с алюминиевыми, сталеалюминиевыми и стальными проводами указанного сечения. Установка возможна только с использованием специального обжимного инструмента - ручного или гидравлического. Обжим должен выполняться по всей длине гильзы, чтобы обеспечить равномерное давление и минимальное переходное сопротивление. Не допускается использование обычных клещей или плоскогубцев.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9581-80, который регламентирует форму, размеры, материалы и методы испытаний силовых наконечников. Соответствие стандарту гарантирует безопасность эксплуатации в условиях повышенной нагрузки и температурных колебаний. Наконечник рассчитан на работу в закрытых помещениях и на открытых площадках при условии защиты от механических повреждений.

Преимущества

• Высокая электропроводность алюминия АД1М снижает потери энергии при передаче тока
• Одинаковая форма и размеры обеспечивают взаимозаменяемость с другими изделиями по ГОСТ
• Универсальный тип монтажа - подходит для большинства стандартных клемм и шин
• Устойчивость к окислению благодаря качественной обработке поверхности

Ограничения применения

• Не предназначена для медных проводов - применение вызывает гальваническую коррозию
• Запрещено использовать без обжима - просто вставленный провод не выдержит механической нагрузки
• Не рекомендован для частых перегрузок выше 35 мм2 - риск перегрева и деформации
• Не подходит для мобильных или вибрационных систем без дополнительной фиксации

Примеры использования

• Подключение алюминиевого кабеля к шине в КРУ 10–35 кВ
• Присоединение провода к выводу трансформатора или реактора
• Монтаж заземляющего контура на подстанции
• Соединение кабеля с коммутационным аппаратом в распределительном щите

Практические советы

• Перед обжимом зачистите жилу на длину гильзы - не более 1–2 мм сверху, чтобы не повредить проводники
• Выбирайте обжимной инструмент с матрицей, подходящей именно под ТА 35-10-8 - не используйте универсальные насадки
• Проверьте плотность обжима: после сжатия между гильзой и жилой не должно быть люфта
• При работе в агрессивной среде (высокая влажность, химические пары) дополнительно покрывайте место соединения антикоррозийной смазкой
• При замене старого наконечника - проверьте диаметр отверстия 35 мм на новом оборудовании; он должен точно соответствовать болту М12
