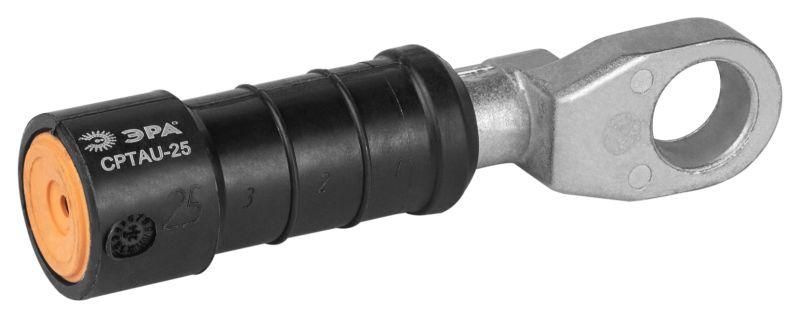

Наконечник герметичный изолированный CPTAU-25 Эра Б0064247

Наконечник герметичный изолированный CPTAU-25 от бренда ЭРА - это надёжное решение для оконцевания многожильных алюминиевых проводов СИП-2 и СИП-4, обеспечивающее герметичное и долговечное соединение с шинами и вводами электроустановок. Артикул б0064247 соответствует требованиям российского оборудования и рассчитан на работу в условиях открытой установки.

Назначение и область применения

Наконечник герметичный изолированный CPTAU-25 используется для оконцевания алюминиевых проводов сечением 25 мм2, особенно типов СИП-2 и СИП-4. Применяется при подключении к токоведущим шинам, вводным клеммам распределительных щитов, трансформаторов и других электроустановок. Подходит для внешней установки - напрямую на столбах, в опорных узлах и на фасадах зданий.

Технические характеристики

• Поперечное сечение провода: 25 мм2 - совместим с многопроволочными алюминиевыми жилами;
• Метрическая резьба: М13 - обеспечивает плотное крепление на болтах стандартного размера;
• Материал гильзы: алюминий - легкий, коррозионностойкий, совместим с алюминиевыми проводами;
• Форма гильзы: длинная - увеличивает площадь контакта и снижает риск перегрева;
• Форма поперечного сечения: многопроволочная круглая/секторная - гарантирует равномерное распределение тока;
• Количество монтажных отверстий: одно - для фиксации одним болтом;
• Цвет: черный - защищает от УФ-излучения, маскирует загрязнения, повышает видимость в темноте;
• Герметизация: внутренняя изоляция предотвращает попадание влаги и пыли в место соединения.

Совместимость и монтаж

Наконечник CPTAU-25 совместим с алюминиевыми и медными шинами, а также с вводами оборудования, имеющими резьбу М13. Для монтажа требуется обжимной инструмент с матрицей для сечения 25 мм2. Перед установкой необходимо зачистить изоляцию провода до нужной длины - глубина гильзы позволяет полностью поместить жилу. После обжима проверьте прочность соединения - провод не должен выскальзывать. Герметичная конструкция исключает необходимость дополнительной изоляции.

Безопасность и стандарты

Наконечник ЭРА CPTAU-25 разработан с учётом требований к безопасности в сетях 0,4–10 кВ. Соответствует практике монтажа, принятой в России. Наличие изоляции и герметизации снижает риск короткого замыкания, окисления контактов и поражения током при случайном прикосновении. Не имеет сертификата UL/CE - применяется только в рамках российских норм.

Преимущества

• Уже готовая изоляция - не требует намотки термоусадки или ленты;
• Защита от влаги и пыли - продлевает срок службы соединения в открытом воздухе;
• Оптимальная форма гильзы - минимизирует нагрев при высоких нагрузках;
• Специальная адаптация под российские устройства - точное соответствие размерам клемм и болтов;
• Легко отличается по цвету - удобна при визуальном контроле.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) медных проводов - возможен плохой контакт;
• Работает только с проводами сечением 25 мм2 - нельзя использовать для 16 или 35 мм2;
• Не рекомендовано применение в средах с постоянным воздействием химически активных веществ (например, кислоты, солевые растворы);
• Не подходит для частых механических вибраций - при наличии вибрации требуется дополнительная фиксация.

Примеры использования

• Подключение СИП-4 к входному автомату в распределительном щите на столбе;
• Присоединение фазного провода к шине PE в наружной КТП;
• Заводка алюминиевой жилы в клемму счетчика с резьбой М13;
• Обеспечение герметичного контакта между СИП и медной шиной через переходную колодку.

Практические советы

• Перед обжимом убедитесь, что провод полностью вошёл в гильзу - не допускайте торчащих концов;
• Используйте только подходящий обжимной клещ - некорректный инструмент вызывает трещины в алюминии;
• Проверяйте момент затяжки болта - переусердствовать нельзя, чтобы не деформировать резьбу;
• При работе в холодную погоду согрейте наконечник перед монтажом - алюминий становится хрупким ниже –15C;
• При использовании с медной шиной - нанесите антиоксидантную пасту на контактную поверхность для предотвращения коррозии.
