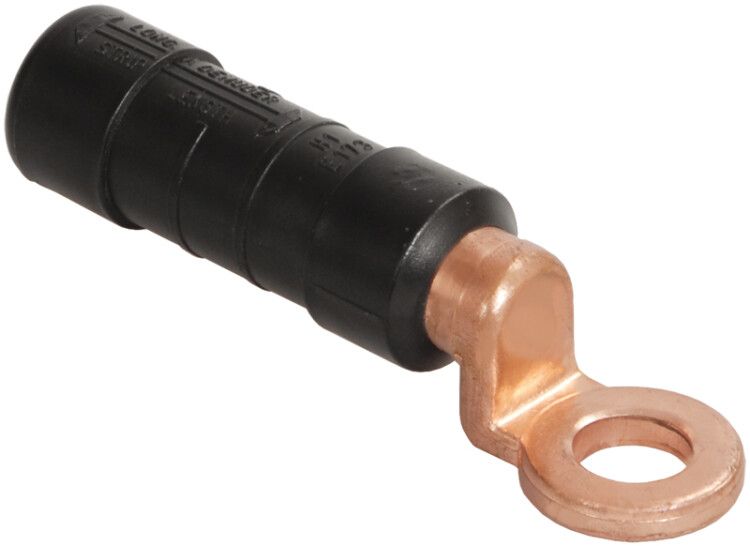

Наконечник герметичный изолированный НИМ 25 (CPTAU 25) 25 мм², 1000 В IEK (ИЭК) UZA-25-D25

Наконечник герметичный изолированный НИМ 25 (CPTAU 25) от IEK предназначен для надёжного и герметичного оконцевания медных и алюминиевых многопроволочных кабелей сечением 25 мм2. Применяется в открытых сетях, на опорах, в условиях повышенной влажности и перепадов температур - особенно там, где важна долговечность и защита от внешней среды.

Назначение и область применения

Наконечник герметичный изолированный НИМ 25 (CPTAU 25) используется для создания герметичного соединения между кабелем и контактной частью - например, при подключении к шинам, зажимам или другим элементам распределительных устройств. Подходит для установки на воздушных линиях, в распределительных пунктах, на опорах, в местах выхода кабеля наружу - там, где требуется защита от влаги, пыли и коррозии.

Технические характеристики

• Номинальное сечение: 25 мм2 - рассчитан на кабели с таким же сечением жилы;
• Материал: алюминий/медь - совместим с обоими типами проводников;
• Форма жилы: многопроволочная круглая или секторная - подходит для гибких кабелей;
• Рабочее напряжение: до 1000 В - безопасен для сетей низкого и среднего напряжения;
• Герметичность: да - обеспечивает защиту от воды и пыли;
• Диапазон температур: от –60 C до +80 C - работает в суровых климатических условиях;
• Срок службы: 40 лет - длительная эксплуатация без потери свойств;
• Изоляция: полимер, устойчивый к УФ-излучению и погодным воздействиям - не трескается на солнце и в холоде.

Совместимость и монтаж

Наконечник герметичный изолированный НИМ 25 (CPTAU 25) монтируется методом опрессовки. Перед установкой важно точно следовать инструкции:

• Снимите изоляцию с кабеля строго по отметкам на корпусе наконечника - слишком длинная или короткая зачистка снижает герметичность;
• Граница зачистки должна быть ровной, без повреждений жилы; толщина изоляции кабеля должна сохраняться до самой границы;
• Вставьте провод в наконечник до упора - не должно остаться свободного пространства;
• Обжим выполняйте от центра к краям, используя матрицу, соответствующую количеству и расположению обжимов, указанным на изделии;
• Не применяйте обжимные клещи с неподходящим профилем - это нарушит герметичность и прочность соединения.

Безопасность и стандарты

Наконечник герметичный изолированный НИМ 25 (CPTAU 25) выдерживает испытание на герметичность: 6 кВ переменного тока частотой 50 Гц в течение 1 минуты при погружении на глубину 1 метр. Это подтверждает соответствие требованиям к изоляции в условиях высокой влажности. Материалы соответствуют нормам безопасности для электромонтажа в открытом воздухе.

Преимущества

• Высокая степень защиты IP67 - предотвращает попадание воды и пыли внутрь соединения;
• Устойчивость к УФ-излучению - не теряет эластичность и целостность на солнце;
• Широкий температурный диапазон - надёжно работает в Арктике и в жарком климате;
• Долгий срок службы - 40 лет без замены при правильном монтаже;
• Поддержка двух материалов - можно использовать как с медными, так и с алюминиевыми кабелями.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) жил - только для многопроволочных;
• Запрещено применять при сечении кабеля больше или меньше 25 мм2 - риск перегрева или плохого контакта;
• Не рекомендуется использовать в условиях постоянного механического растяжения выше 1200 Н - максимальная нагрузка для этого сечения;
• Требует точного соблюдения технологии монтажа - некорректный обжим делает герметичность бесполезной.

Примеры использования

• Подключение кабеля к изолятору на ЛЭП 6–10 кВ;
• Ввод силового кабеля в распределительный щит на улице;
• Соединение фазного провода с зажимом на опоре воздушной линии;
• Монтаж в подстанциях, где есть риск конденсата и перепадов температур.

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно соответствует 25 мм2 - даже небольшое отклонение влияет на плотность обжима;
• Используйте только специализированные обжимные клещи с подходящей матрицей - не экономьте на инструменте;
• После обжима осмотрите место соединения: если видны трещины в изоляции или провод выступает - замените наконечник;
• Для алюминиевых кабелей перед монтажом протрите жилу спиртовым раствором - удалите оксидную плёнку;
• Храните наконечники в сухом месте - хотя они герметичны, длительное хранение во влажности может повлиять на качество полимера.
